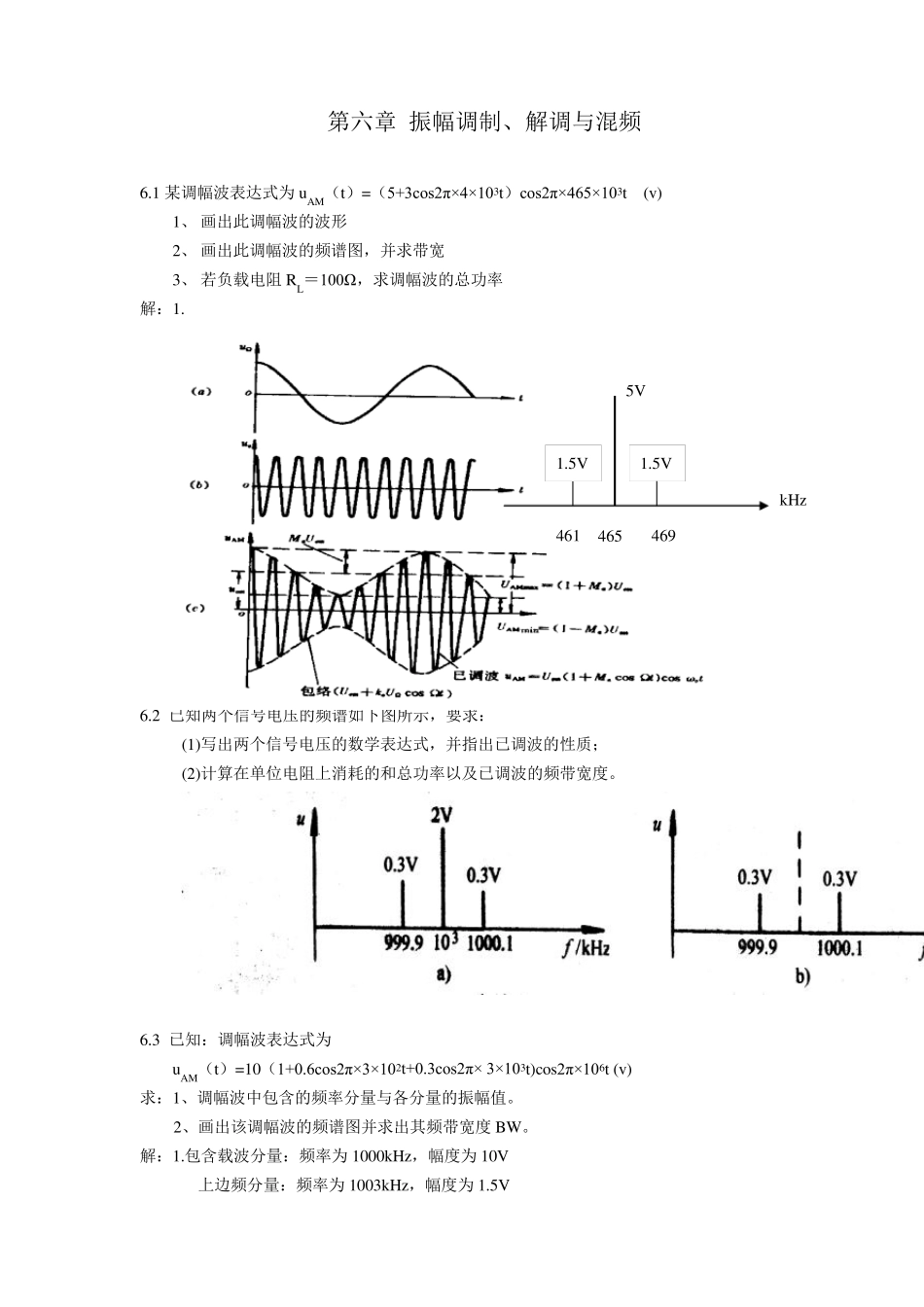

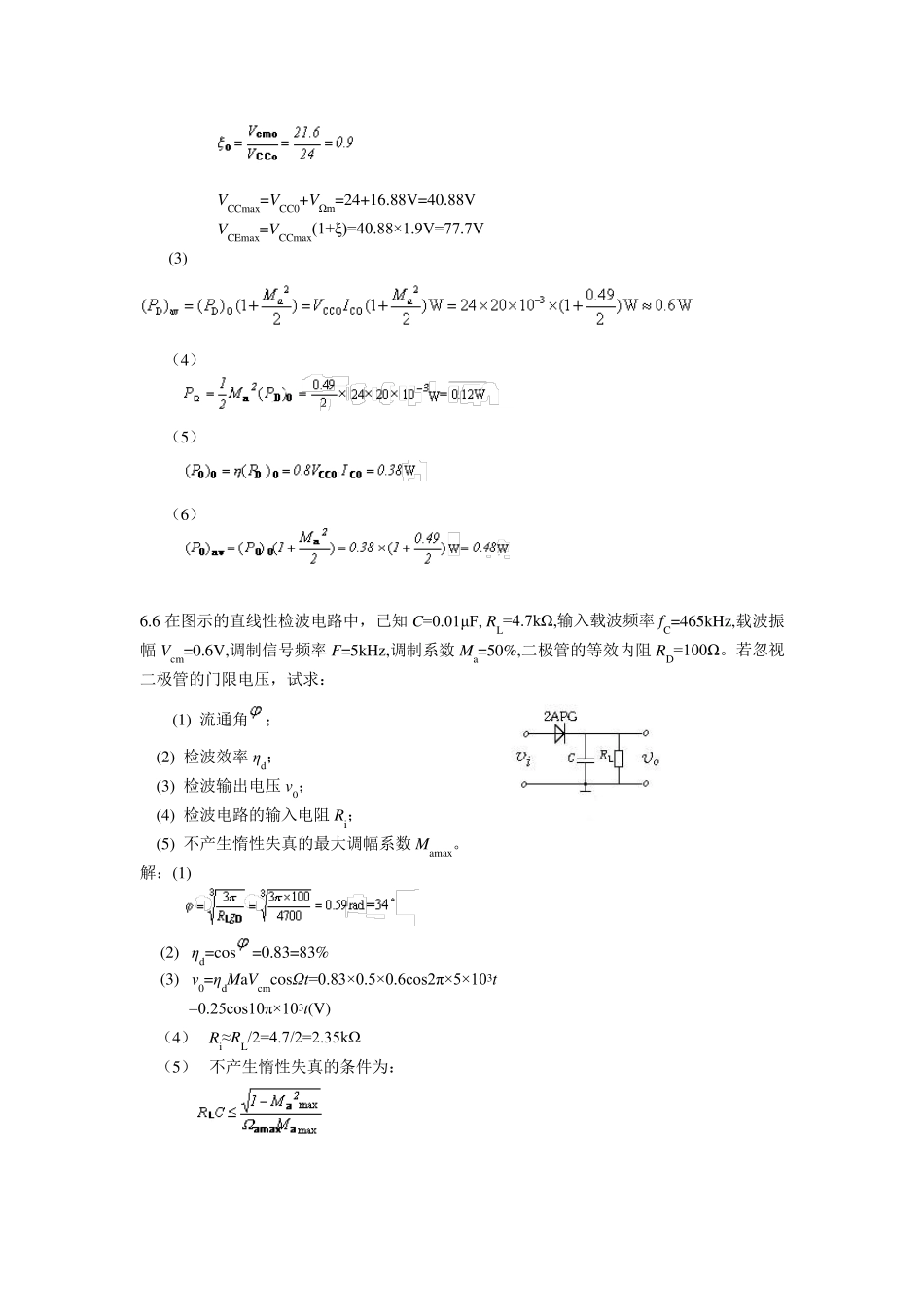

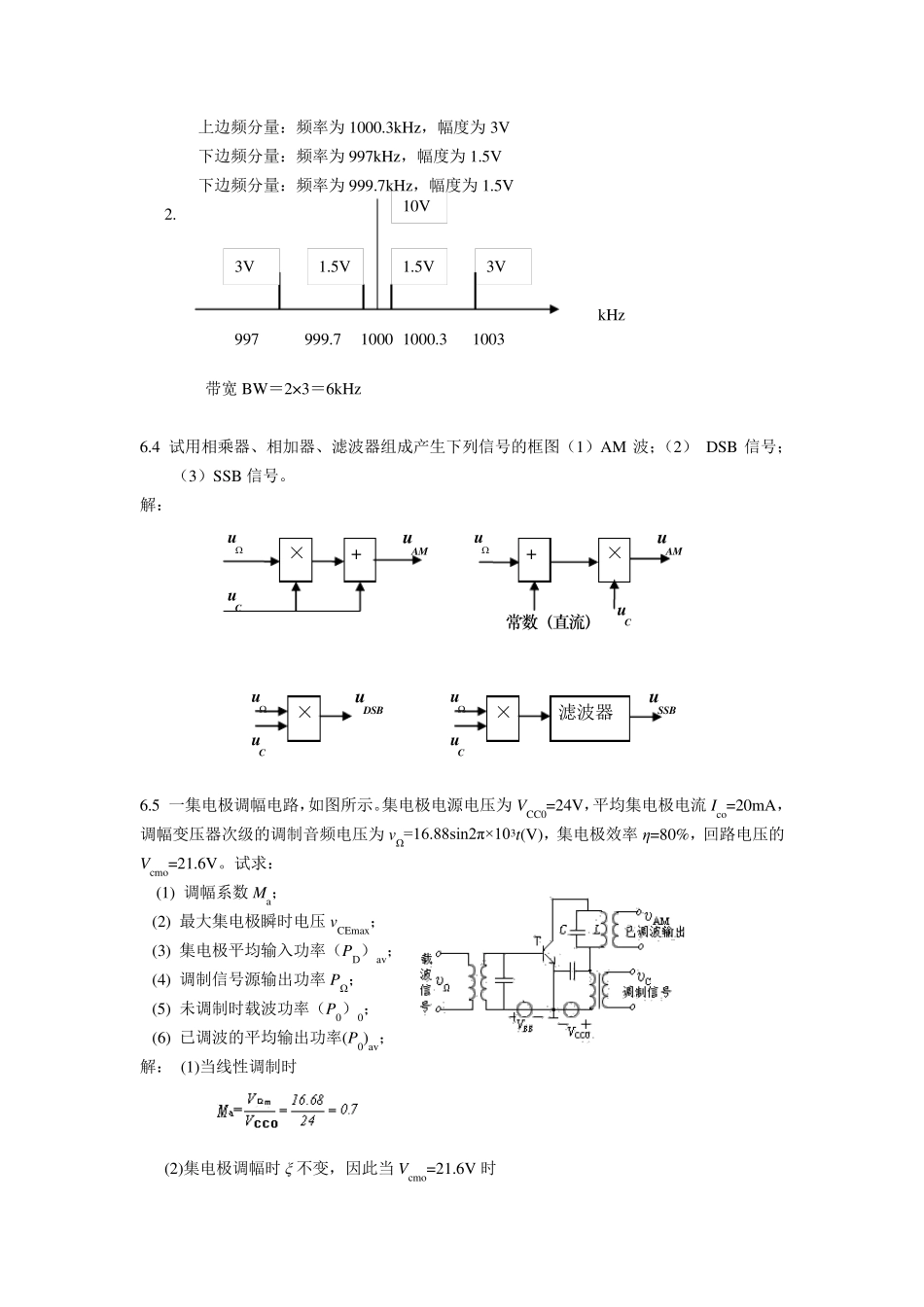

第六章 振幅调制、解调与混频 6.1 某调幅波表达式为 uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v) 1、 画出此调幅波的波形 2、 画出此调幅波的频谱图，并求带宽 3、 若负载电阻 RL＝100Ω，求调幅波的总功率 解：1. 2. BW＝2×4kHz＝8kHz 3. Ucm=5 ma=0.6 Pc＝U2cm/2 RL＝125mW PΣ=(1+ m2a/2 )Pc＝147.5mW 6.2 已知两个信号电压的频谱如下图所示，要求： (1)写出两个信号电压的数学表达式，并指出已调波的性质； (2)计算在单位电阻上消耗的和总功率以及已调波的频带宽度。 解：uAM=2(1+0.3COS2π× 102t) COS2π×10 6t(V) uDSB=0.6 COS2π× 102t COS2π×10 6t (V) PC=2W；PDSB=0.09W；PAM =2.09W；BW=200HZ 6.3 已知：调幅波表达式为 uAM（t）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v) 求：1、调幅波中包含的频率分量与各分量的振幅值。 2、画出该调幅波的频谱图并求出其频带宽度 BW。 解：1.包含载波分量：频率为 1000kHz，幅度为 10V 上边频分量：频率为 1003kHz，幅度为 1.5V kHz 5V 1.5V 1.5V 469 465 461 上边频分量：频率为1000.3kHz，幅度为3V 下边频分量：频率为997kHz，幅度为1.5V 下边频分量：频率为999.7kHz，幅度为1.5V 2. 带宽BW＝2×3＝6kHz 6.4 试用相乘器、相加器、滤波器组成产生下列信号的框图（1）AM 波；（2） DSB 信号；（3）SSB 信号。 解： 6.5 一集电极调幅电路，如图所示。集电极电源电压为VCC0=24V，平均集电极电流Ico=20mA，调幅变压器次级的调制音频电压为v Ω=16.88sin2π×103t(V)，集电极效率η=80%，回路电压的Vcmo=21.6V。试求： (1) 调幅系数Ma； (2) 最大集电极瞬时电压v CEmax； (3) 集电极平均输入功率（PD）av； (4) 调制信号源输出功率PΩ； (5) 未调制时载波功率（P0）0； (6) 已调波的平均输出功率(P0)av； 解： (1)当线性调制时 (2)集电极调幅时ξ 不变，因此当Vcmo=21.6V 时 × + + × 滤波器 uCuAMuu× uCu× uCuDSBuSSBuAMuCu常数（直流）kHz 10V 1.5V 3V 3V 1.5V 1003 1000.3 1000 997 999.7 VCCmax=VCC0+VΩm=24+16.88V=40.88V VCEmax=VCCmax(1+ξ)=40.88×1.9V=77.7V (3) （4） （5） （6） 6.6 在图示的直线性检波电路中，已知C=0.01μF, RL=4.7kΩ,输入载波频率fC=465kHz,载波振幅Vcm=0.6V,调制信号频率F=5kHz,调制系...
