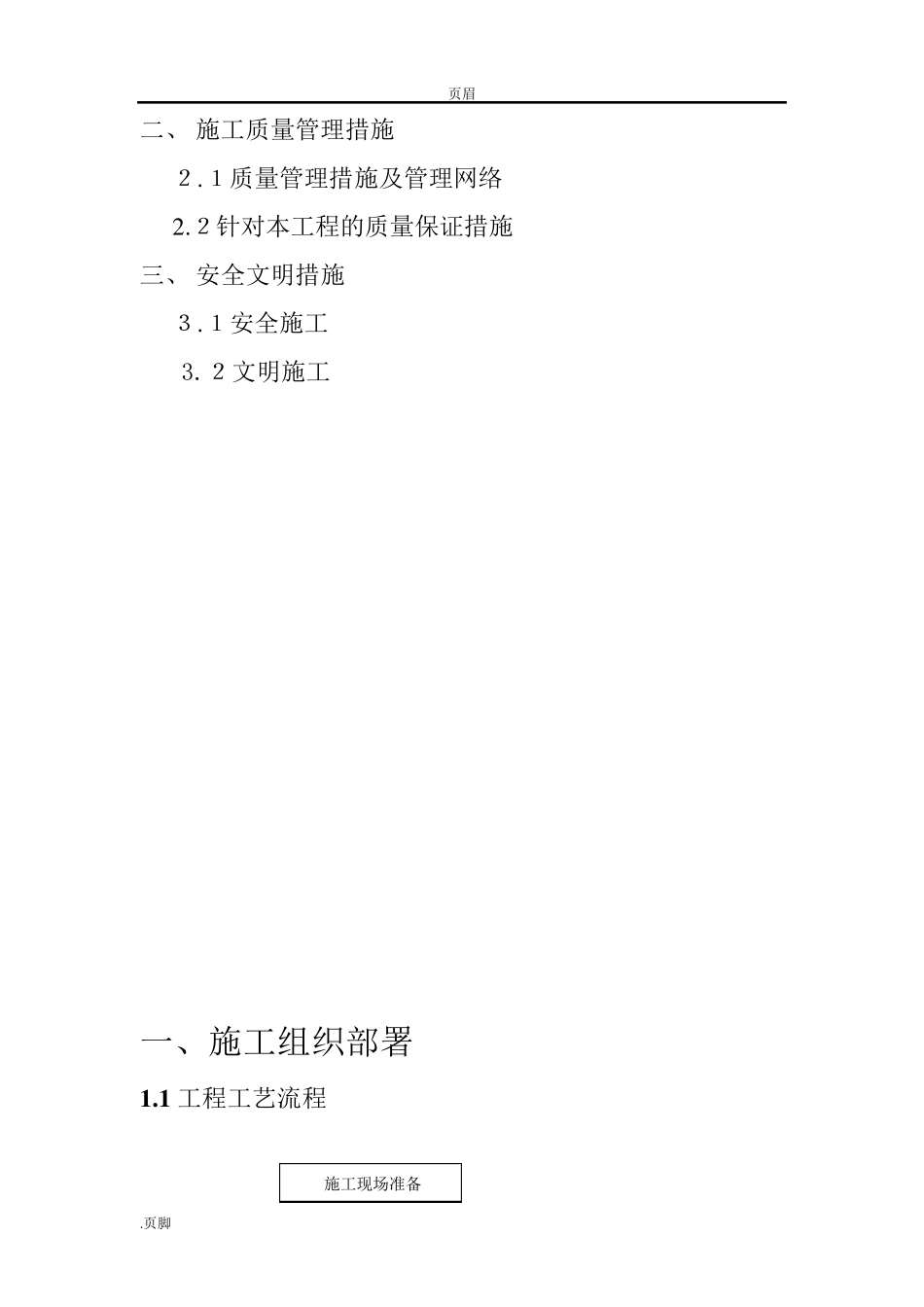

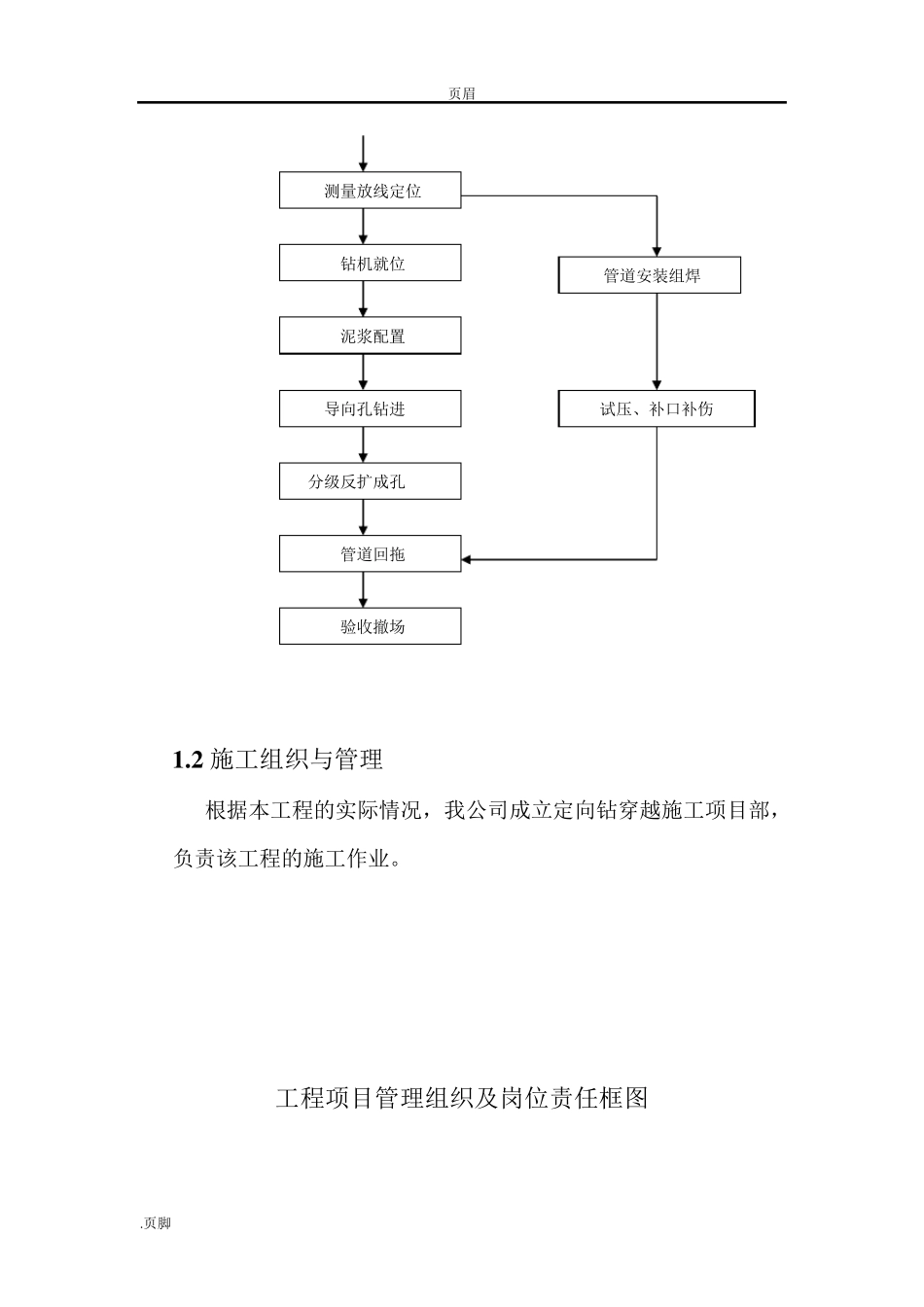

页眉 .页脚 通信管道顶管工程 专 项 施 工 方 案 一、 施工组织方案 １. １测量定位放线、管线探测及场地准备 1 .２定向钻穿越施工方案 页眉 .页脚 二、 施工质量管理措施 ２. １质量管理措施及管理网络 2 .２针对本工程的质量保证措施 三、 安全文明措施 ３. １安全施工 3.２文明施工 一、施工组织部署 1 .1 工程工艺流程 施工现场准备 页眉 .页脚 1 .2 施工组织与管理 根据本工程的实际情况，我公司成立定向钻穿越施工项目部，负责该工程的施工作业。 工程项目管理组织及岗位责任框图 测量放线定位 钻机就位 泥浆配置 导向孔钻进 分级反扩成孔 管道回拖 验收撤场 管道安装组焊 试压、补口补伤 页眉 .页脚 施工人员组织表 岗 位 职 责 人 数 项目经理 负责指挥组织生产，协调对外关系，对工程技术质量、安全，进度等全面管理 1 技术负责人 负责工程技术工作 1 施工队长 负责施工队施工，协调各工序间操作 1 钻机操作员 操作导向钻机 1 控向员 负责导向 1 机械、电工 负责维修使机械正常运转 1 技工 负责工程现场操作 2 后勤 负责后勤保障 1 总计 9 1 .3 施工准备 1 .3 .1 施工平面 a. 现场施工人员的办公、住宿房采用临时工棚和就近租用民房； 项目经理 项目副经理 项目工程师 FDP-25 机组 页眉 .页脚 b. 施工用电需求，根据现场实际情况，采用发电机或接电； c. 施工用水、生活用水根据现场情况就近取水； d. 临时排污：由于施工场地为郊区，施工污水、泥浆采用专用运输车运到指定地点排放。 1 .3 .2 材料准备 本工程采用定向钻方式铺管，由于水平定向钻铺管工程为连续施工，工程开工前，管材、焊材、各种材料提前到场。 1 .3 .3 设备准备 我公司拟进一套设备，是连云港黄海机械厂生产的 FDP-25 型水平定向钻机。该设备质量可靠，自动化程度高，操作方便。准备了美国 DCI 公司生产的月蚀无线控向仪。 钻机及主要配套机具见下表： 序号 名称 规格型号 数量 单位 备注 1 水平定向钻机 FDP-25 1 台 连云港黄海机械厂 2 无线控向仪 SW 1 套 美国 DCI 公司 3 电锤 1 台 4 工程车 1 辆 5 平板车 1 台 6 电焊机 1 台 7 发电机 1 台 8 污水泵 1 台 9 对讲机 3 部 10 水准仪 1 套 11 经纬仪 1 套 1 .3 .4 进度计划 计划实施的保证措施： a. 根据工程量及地质...
