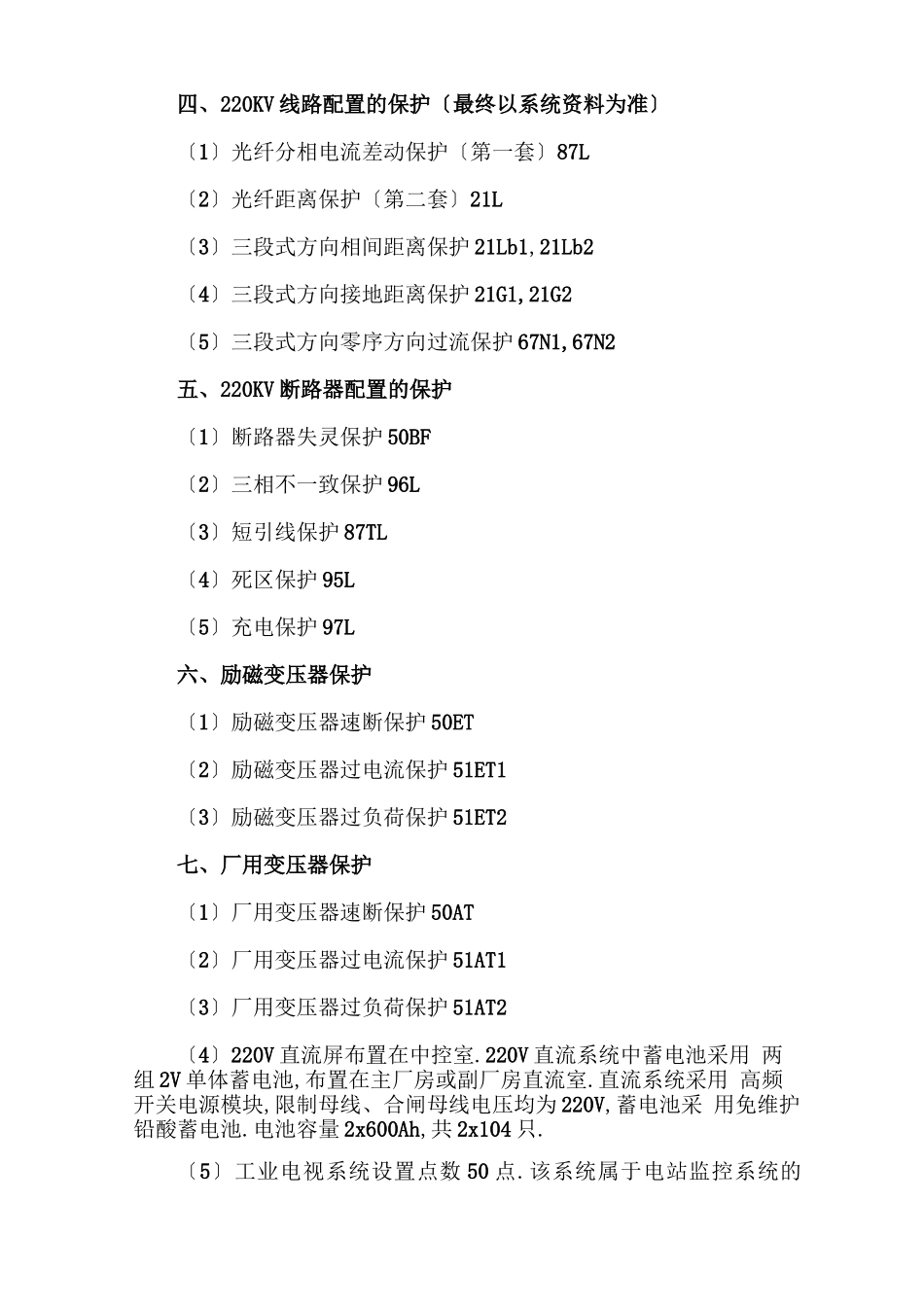

电气二次设备安装施工方案一、工程概述承当以下工程设备的接货、验货、保管、二次运输、安装、调试、 试运行、操作维护直至移交给发包单位的全部工作,以及少量二次设 备的装配改线、油漆,参加到货目的站和工地的检查验收及局部设备 的出厂试验、验收.〔1〕全厂继电保护和平安自动装置〔2〕计算机监控系统〔3〕220V 直流系统〔4〕工业电视系统〔5〕全厂辅机及公用设备限制系统〔6〕电气二次设备及电缆〔7〕机组配套装置限制系统〔8〕常规屏局部〔9〕全厂继电保护包括发电机保护、主变保护、220kV 线路保 护、220kV 断路器保护、厂变及备用电源自动投入装置、故障录波装 置等.保护按?继电保护和平安自动装置技术规程?GB14285 进行配 置,220kV线路保护按电站接入系统设计的要求进行配置.均采用微 机保护,其数量见设备技术特性表.二、发电机配置的保护〔主保护双重化〕〔1〕发电机纵联差动保护一 87G1〔2〕发电机纵联差动保护二 87G2(3)发电机横差保护 87N(4)定子接地保护 64G(5)负序电压过电流保护和单元件低压启动的过电流保护46G(6)过电压保护 59G(7)定子绕组过负荷保护 51R(8)励磁回路一点接地保护 64F(9)失磁保护 40G(10)发电机转子表层过负荷保护 51F三、变压器配置的保护(除非电量保护外均按双套配置)(1)变压器差动保护 87T1,87T2(2)变压器负序电流和单相式低电压起动的过电流保护51/27-T1,51/27-T2(3)零序电流保护(1、11 段)51NT1-1, 51NT1-2(4)零序电压电流保护 51NT2-1, 51NT2-2(5)变压器轻、重瓦斯保护 63MT(6)变压器温度升高保护 26MT(7)变压器冷却系统故障保护 98MT(8)变压器过负荷保护 51T1, 51T2(9)变压器过激磁保护 24MT(10) TA 断线保护装置 60a(11) TV 断线保护装置 60b〔12〕变压器压力释放保护 96MT四、220KV 线路配置的保护〔最终以系统资料为准〕〔1〕光纤分相电流差动保护〔第一套〕87L〔2〕光纤距离保护〔第二套〕21L〔3〕三段式方向相间距离保护 21Lb1,21Lb2〔4〕三段式方向接地距离保护 21G1,21G2〔5〕三段式方向零序方向过流保护 67N1,67N2五、220KV 断路器配置的保护〔1〕断路器失灵保护 50BF〔2〕三相不一致保护 96L〔3〕短引线保护 87TL〔4〕死区保护 95L〔5〕充电保护 97L六、励磁变压器保护〔1〕励磁变压器速断保护 50ET〔2〕励磁变压器过电流保护 51ET1〔3〕励磁变压器过负荷保护 51ET2七、厂用变压器保护〔1〕厂用变压器速断保护 50AT〔2〕厂用变压器过电流保...
