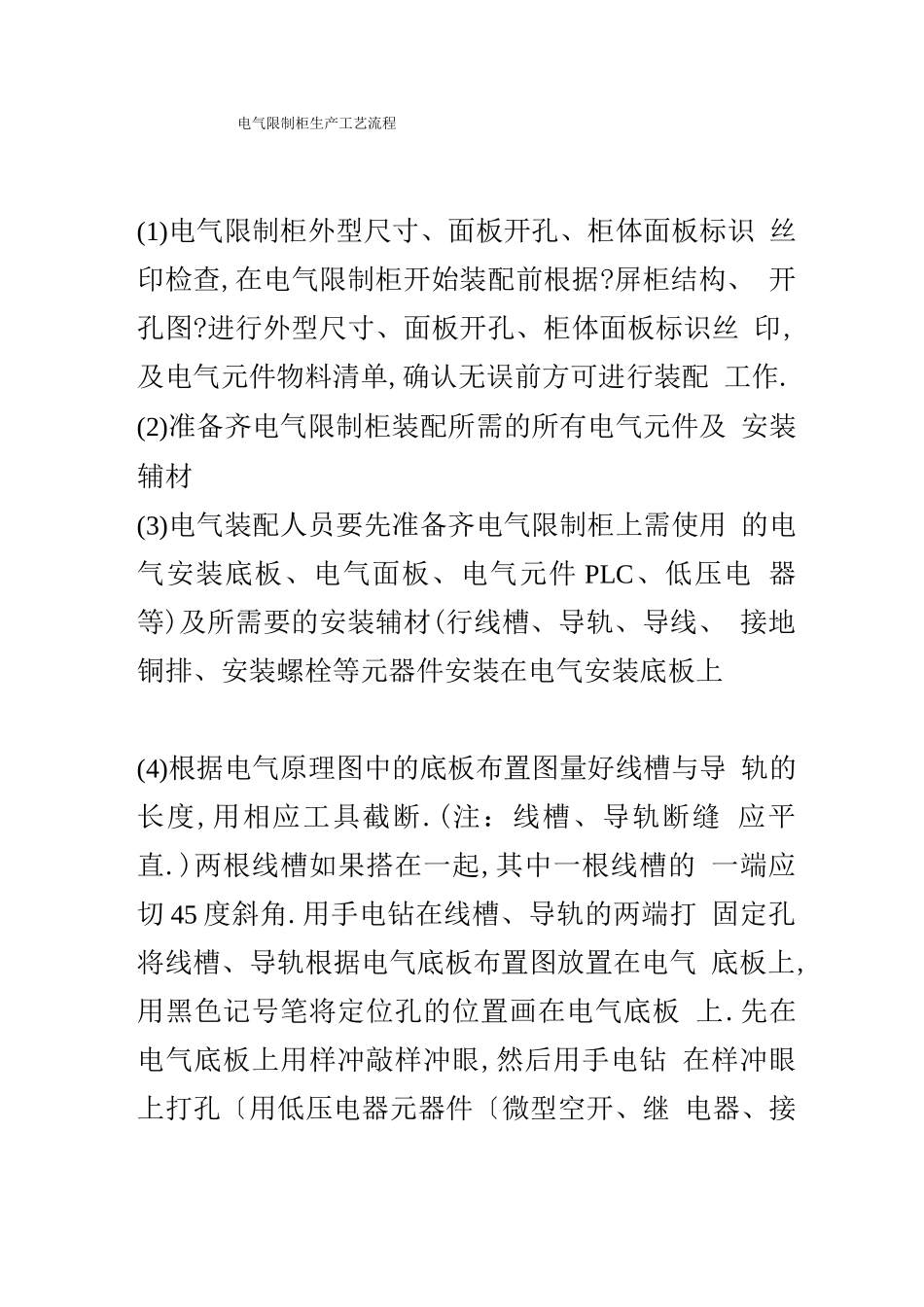

电气限制柜生产工艺流程(1)电气限制柜外型尺寸、面板开孔、柜体面板标识 丝印检查,在电气限制柜开始装配前根据
屏柜结构、 开孔图
进行外型尺寸、面板开孔、柜体面板标识丝 印,及电气元件物料清单,确认无误前方可进行装配 工作
(2)准备齐电气限制柜装配所需的所有电气元件及 安装辅材(3)电气装配人员要先准备齐电气限制柜上需使用 的电气安装底板、电气面板、电气元件 PLC、低压电 器等)及所需要的安装辅材(行线槽、导轨、导线、 接地铜排、安装螺栓等元器件安装在电气安装底板上(4)根据电气原理图中的底板布置图量好线槽与导 轨的长度,用相应工具截断
(注：线槽、导轨断缝 应平直
)两根线槽如果搭在一起,其中一根线槽的 一端应切 45 度斜角
用手电钻在线槽、导轨的两端打 固定孔将线槽、导轨根据电气底板布置图放置在电气 底板上,用黑色记号笔将定位孔的位置画在电气底板 上
先在电气底板上用样冲敲样冲眼,然后用手电钻 在样冲眼上打孔〔用低压电器元器件〔微型空开、继 电器、接触器、信号线端子、动力电源端子等〕应按 照电气原理图中的底板布置图安装在导轨上的

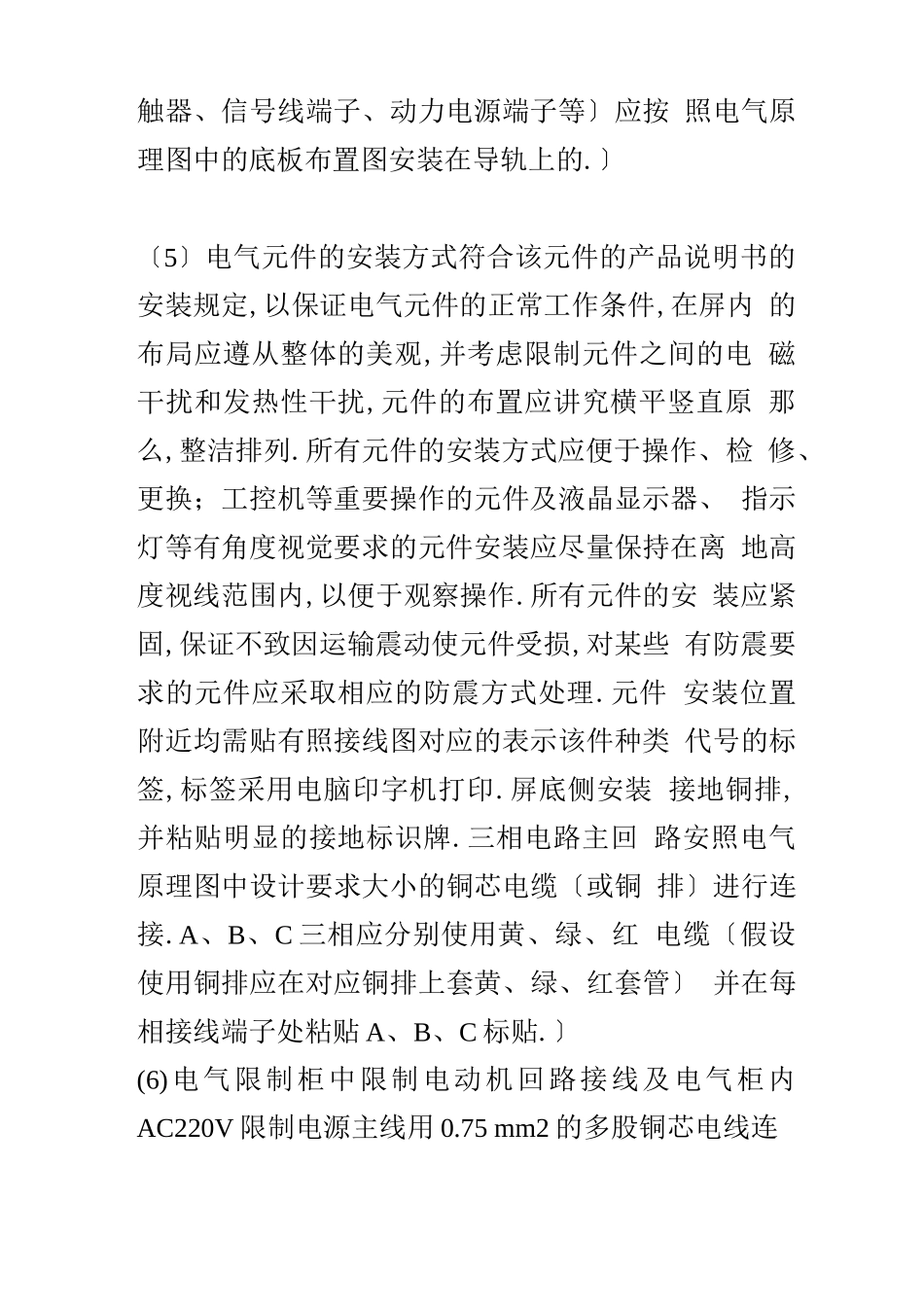

〕〔5〕电气元件的安装方式符合该元件的产品说明书的 安装规定,以保证电气元件的正常工作条件,在屏内 的布局应遵从整体的美观,并考虑限制元件之间的电 磁干扰和发热性干扰,元件的布置应讲究横平竖直原 那么,整洁排列
所有元件的安装方式应便于操作、检 修、更换；工控机等重要操作的元件及液晶显示器、 指示灯等有角度视觉要求的元件安装应尽量保持在离 地高度视线范围内,以便于观察操作
所有元件的安 装应紧固,保证不致因运输震动使元件受损,对某些 有防震要求的元件应采取相应的防震方式处理
元件 安装位置附近均需贴有照接线图对应的表示该件种类 代号的标签,标签采用电脑印字机打印
屏底侧安装 接地铜排,并粘贴明显的接地标识牌

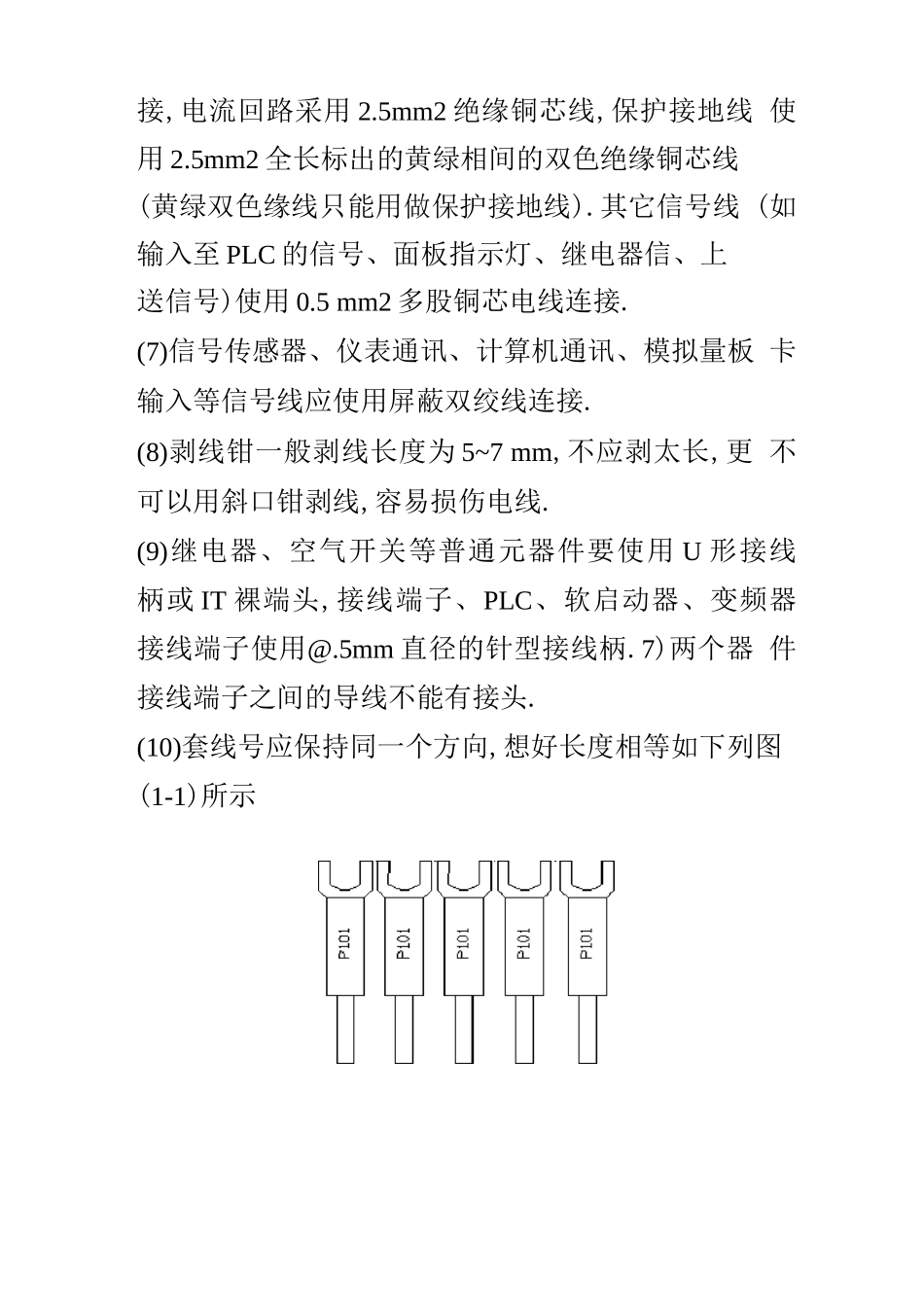

三相电路主回 路安照电气原理图
