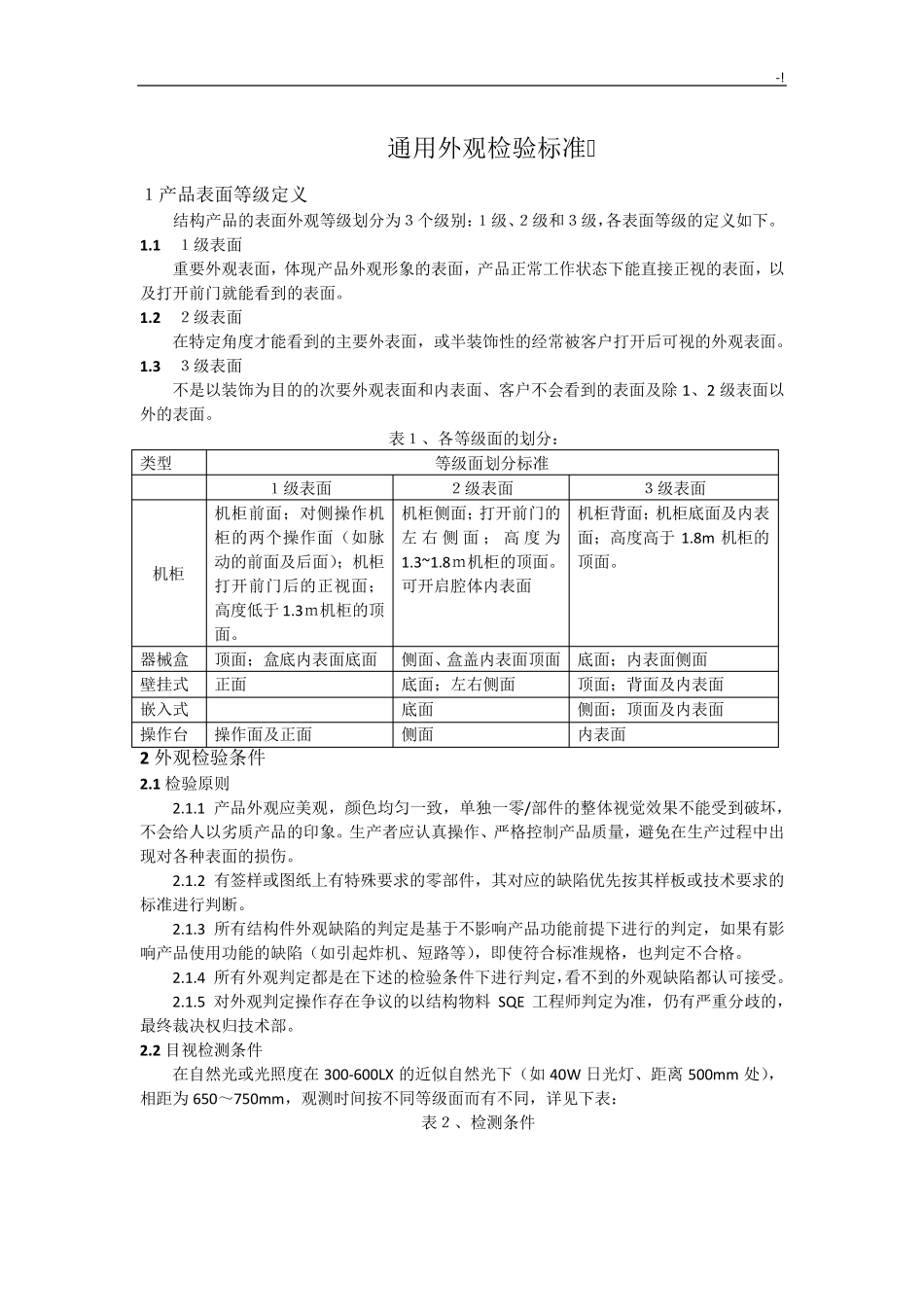

-! 通用外观检验标准 １产品表面等级定义 结构产品的表面外观等级划分为３个级别：１级、２级和３级，各表面等级的定义如下。 1.1 １级表面 重要外观表面，体现产品外观形象的表面，产品正常工作状态下能直接正视的表面，以及打开前门就能看到的表面。 1.2 ２级表面 在特定角度才能看到的主要外表面，或半装饰性的经常被客户打开后可视的外观表面。 1.3 ３级表面 不是以装饰为目的的次要外观表面和内表面、客户不会看到的表面及除 1、2 级表面以外的表面。 表１、各等级面的划分： 类型 等级面划分标准 １级表面 ２级表面 ３级表面 机柜 机柜前面；对侧操作机柜的两个操作面（如脉动的前面及后面）；机柜打开前门后的正视面；高度低于 1.3ｍ机柜的顶面。 机柜侧面；打开前门的左 右 侧 面； 高 度 为1.3~1.8ｍ机柜的顶面。可开启腔体内表面 机柜背面；机柜底面及内表面；高度高于 1.8m 机柜的顶面。 器械盒 顶面；盒底内表面底面 侧面、盒盖内表面顶面 底面；内表面侧面 壁挂式 正面 底面；左右侧面 顶面；背面及内表面 嵌入式 底面 侧面；顶面及内表面 操作台 操作面及正面 侧面 内表面 2 外观检验条件 2.1 检验原则 2.1.1 产品外观应美观，颜色均匀一致，单独一零/部件的整体视觉效果不能受到破坏，不会给人以劣质产品的印象。生产者应认真操作、严格控制产品质量，避免在生产过程中出现对各种 表面的损 伤 。 2.1.2 有 签 样 或图 纸 上 有 特殊 要求 的零部件，其 对应的缺 陷 优 先 按 其 样 板 或技 术 要求 的标准进 行 判 断 。 2.1.3 所 有 结构件外观缺 陷 的判 定是基 于不影 响 产品功 能前提 下进 行 的判 定，如果有 影响 产品使 用功 能的缺 陷 （如引 起 炸 机、短 路 等），即 使 符 合 标准规 格，也 判 定不合 格。 2.1.4 所 有 外观判 定都 是在下述 的检验条件下进 行 判 定，看不到的外观缺 陷 都 认可接受。 2.1.5 对外观判 定操作存 在争 议 的以结构物 料SQE 工程师 判 定为准，仍 有 严重分歧 的，最 终 裁 决 权 归 技 术 部。 2.2 目视检测 条件 在自 然 光 或光 照 度在 300-600LX 的近 似 自 然 光 下（如 40W 日 光 灯 、距 离 500mm 处 ），相 距 为650～ 750mm，观测 时 间 按 不同 等级面而 有 不同 ，详 见...
