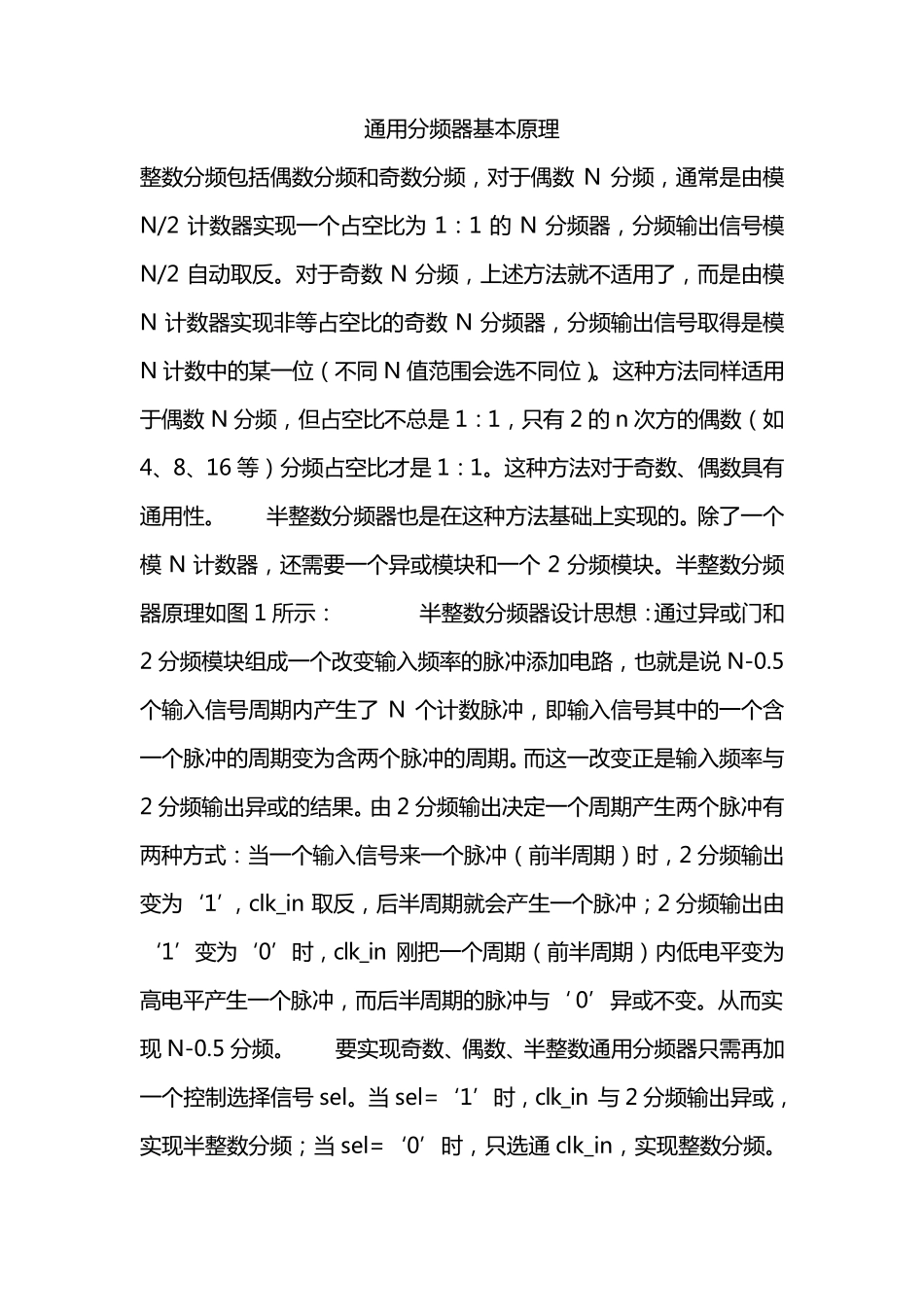

通 用 分 频 器 基 本 原 理 整 数 分 频 包 括 偶 数 分 频 和 奇 数 分 频 ， 对 于 偶 数N 分 频 ， 通 常 是 由 模N/2 计 数 器 实 现 一 个 占 空 比 为1： 1 的N 分 频 器 ， 分 频 输 出 信 号 模N/2 自 动 取 反 。 对 于 奇 数N 分 频 ， 上 述 方 法 就 不 适 用 了 ， 而 是 由 模N 计 数 器 实 现 非 等 占 空 比 的 奇 数N 分 频 器 ， 分 频 输 出 信 号 取 得 是 模N 计 数 中 的 某 一 位 （ 不 同 N 值 范 围 会 选 不 同 位 ）。 这 种 方 法 同 样 适 用于 偶 数N 分 频 ， 但 占 空 比 不 总 是 1： 1， 只 有 2 的 n 次 方 的 偶 数 （ 如4、 8、 16 等 ） 分 频 占 空 比 才 是 1： 1。 这 种 方 法 对 于 奇 数 、 偶 数 具 有通 用 性 。 半 整 数 分 频 器 也 是 在 这 种 方 法 基 础 上 实 现 的 。 除 了 一 个模N 计 数 器 ， 还 需 要 一 个 异 或 模 块 和 一 个2 分 频 模 块 。 半 整 数 分 频器 原 理 如 图 1 所 示 ： 半 整 数 分 频 器 设 计 思 想 ： 通 过 异 或 门 和2 分 频 模 块 组 成 一 个 改 变 输 入 频 率 的 脉 冲 添 加 电 路 ， 也 就 是 说 N-0.5个 输 入 信 号 周 期 内 产 生 了N 个 计 数 脉 冲 ， 即 输 入 信 号 其 中 的 一 个 含一 个 脉 冲 的 周 期 变 为 含 两 个 脉 冲 的 周 期 。 而 这 一 改 变 正 是 输 入 频 率 与2 分 频 输 出 异 或 的 结 果 。 由 2 分 频 输 出 决 定 一 个 周 期 产 生 两 个 脉 冲 有两 种 方 式 ： 当 一 个 输 入 信 号 来 一 个 脉 冲 （ 前 半 周 期 ） 时 ， 2 分 频 输 出变 为 ‘1’， clk_in 取 反 ， 后半 周 期 就 会 产 生 一 个 脉 冲 ；2 分 频 输 出 由‘1’变 为 ‘0’时 ， clk_in 刚把一 个 周 期 （ 前 半 周 期 ） 内 低电 平变 为高电 平产 生 一 个 脉 冲 ， 而 后半 周 期 的 脉 冲 与 ‘ 0’异 或 不 变 。 从而 ...
