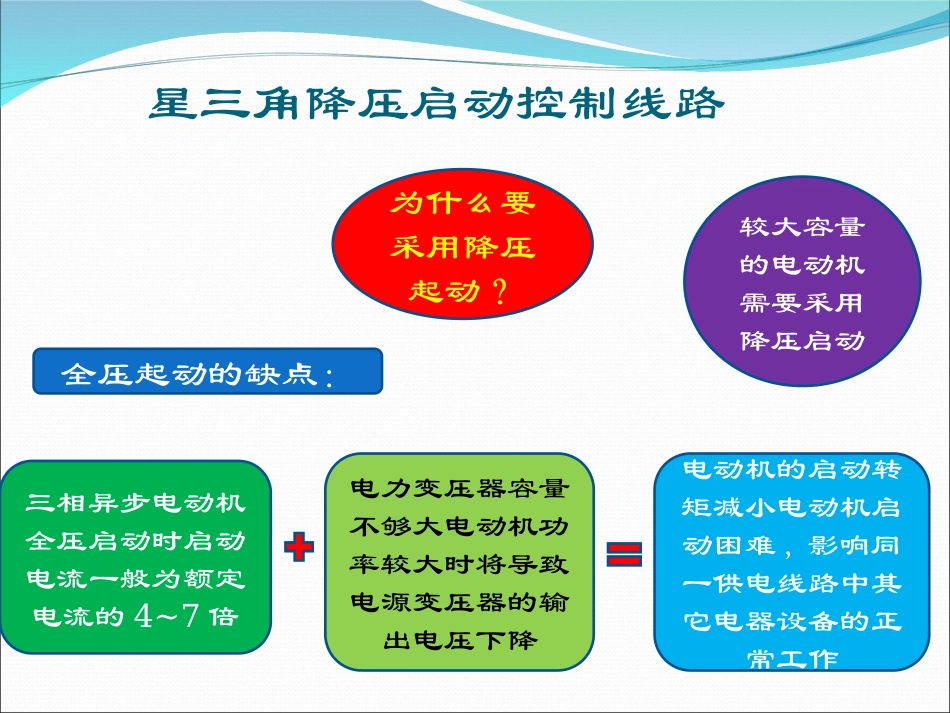

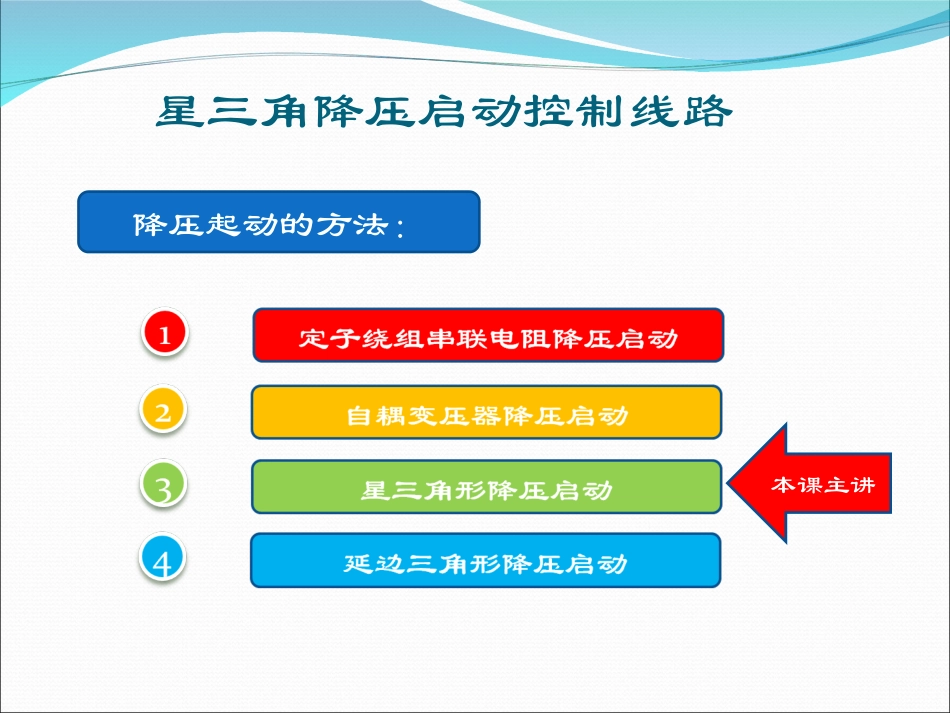

星三角降压启动控制线路全压起动的缺点：为什么要采用降压起动？三相异步电动机全压启动时启动电流一般为额定电流的4~7倍电力变压器容量不够大电动机功率较大时将导致电源变压器的输出电压下降电动机的启动转矩减小电动机启动困难,影响同一供电线路中其它电器设备的正常工作较大容量的电动机需要采用降压启动星三角降压启动控制线路降压起动的方法：本课主讲三相电动机星三相电动机星//角角降压启动控制线路电动机星/角接线图课题十三相异步电动机降压启动因为异步电动机在全压启动时的瞬间电流大，约为额定电流的4-7倍，当其容量较大时，将形成对电网的严重冲击。电气规程规定了可以直接启动的电动机容量：公用变压器系统中（TT系统）≤10KW；小区配电系统中≤14KW；专用变压器系统中则以电压损失10-15%（经常或不经常启动）作为允许直接启动的标准。三相鼠笼式异步电动机采用三相鼠笼式异步电动机采用Y-△Y-△启启动工作原理动工作原理星/角启动是降压启动的诸形式之一利用交流接触器在启动时将电机绕组接成星形；此时电机绕组获取的是三相相电压.而当电机达到或接近额定转速时，再通过接触器将电机绕组切换成角形连接。电机绕组获得全压（额定电压）。三相电动机星三相电动机星//角启动角启动//运行电运行电路路将角接380V电机启动时采用星接：手段:启动电压为全压时的1/√3倍.目的:启动电流降为全压时的1/3倍.副作用:启动转矩为全压时的1/3倍.结论:只适用于空、轻载情况下启动作用：避免启动大电流对电网的冲击.（二）根据给定的电动机容量选用各种电器、导线并实际接线⒈根据给定的电动机容量计算其额定电流（In）：估算，按每kW2A（仅适用于额定电压为380V的三相交流异步电动机）2.开关（QS或QF）的额定电流：⑴如使用刀关开：可使In.QS＝3In⑵如使用空气开关：可使In.QF=In或略大于。选择电路元器件选择电路元器件⒊主回路熔断器（1FU）：熔断器大于或等于熔丝电流，熔丝IN.FU=(1.5-2.5)IN。（当使用断路器时，可不用熔断器）⒋交流接触器（KM）：可在INKM=（1.3-2）1N范同内选取。⒌热继电器（FR）：热元件的额定电流IN。FR=（1.1-1.25）IN范围内选取；其保护整定值IN.FR=IN选择电路元器件选择电路元器件⒍主回路导线：按口诀选用（参见第十八题）⒎控制回路导线：可使用不小于1.5mm2绝缘铜导线。⒏控制回路熔断器：可使用5A或10A的熔断器，装1～5A的熔丝。（三）使用技术要示（三）使用技术要示⒈Y-△启动器仅适用于△接法的三相鼠笼电动机。⒉只能空载或轻载启动。⒊启动转运行时间不得过长或过短。⒋容量大的启动器可以启动较小的电动机，而容量小的启动器不能启动大的电动机。实物接线示意图三相电动机星三相电动机星//角角降压启动降压启动接接线要领线要领主电路注意:三相电机星/角转换的接线需要将电动机的六个端子全部引出，因此构成闭合三角形的基本接线方式必须正确。U1-W2;V1-U2;W1-V2在KM3两侧的对应关系。不可接错。﹗﹗﹗接线过程中还要防止将电动机的首尾端搞错﹗﹗﹗控制电路接线：KM1仅用一副常开自锁接点KM2仅用一副常闭互锁接点KM3用常开常闭各一副接点，不可混淆•接线顺序参考:先将配电盘的封线接好7#11#13#2#1#线再将按钮盒的线封好5#和7#最后将按钮盒与配电盘接线对应接好星三角降压启动控制线路M3~KM1KM3KTKM2KTKTKM2KM2KM2KM1KM1KM3KM3FRSB1SB2L2L1L3QFFU1FU2星三角降压起动控制线路图M3~KM1KM3KTKM2KTKTKM2KM2KM2KM1KM1KM3KM3FRSB1SB2L2L1L3QFFU1FU2按下启动按钮SB2星三角降压启动控制线路星三角降压起动控制线路图M3~KM1KM3KTKM2KTKTKM2KM2KM2KM1KM1KM3KM3FRSB1SB2L2L1L3QFFU1FU2接触器KM1、KM3、KT线圈得电星三角降压启动控制线路星三角降压起动控制线路图接触器KM1常开辅助触点闭合接触器KM1主触点闭合接触器KM3主触点闭合M3~KM1KM3KTKM2KTKTKM2KM2KM2KM1KM1KM3KM3FRSB1SB2L2L1L3QFFU1FU2KM3常闭触点断开星三角降压启动控制线路星三角降压起动控制线路图M3~KM1KM3KTKM2KTKTKM2KM2KM2KM1KM1KM3KM3FRSB1SB2L2L1L3QFFU1FU2电机以星形连接启动星三角降压启动控制线路星三角降压...
