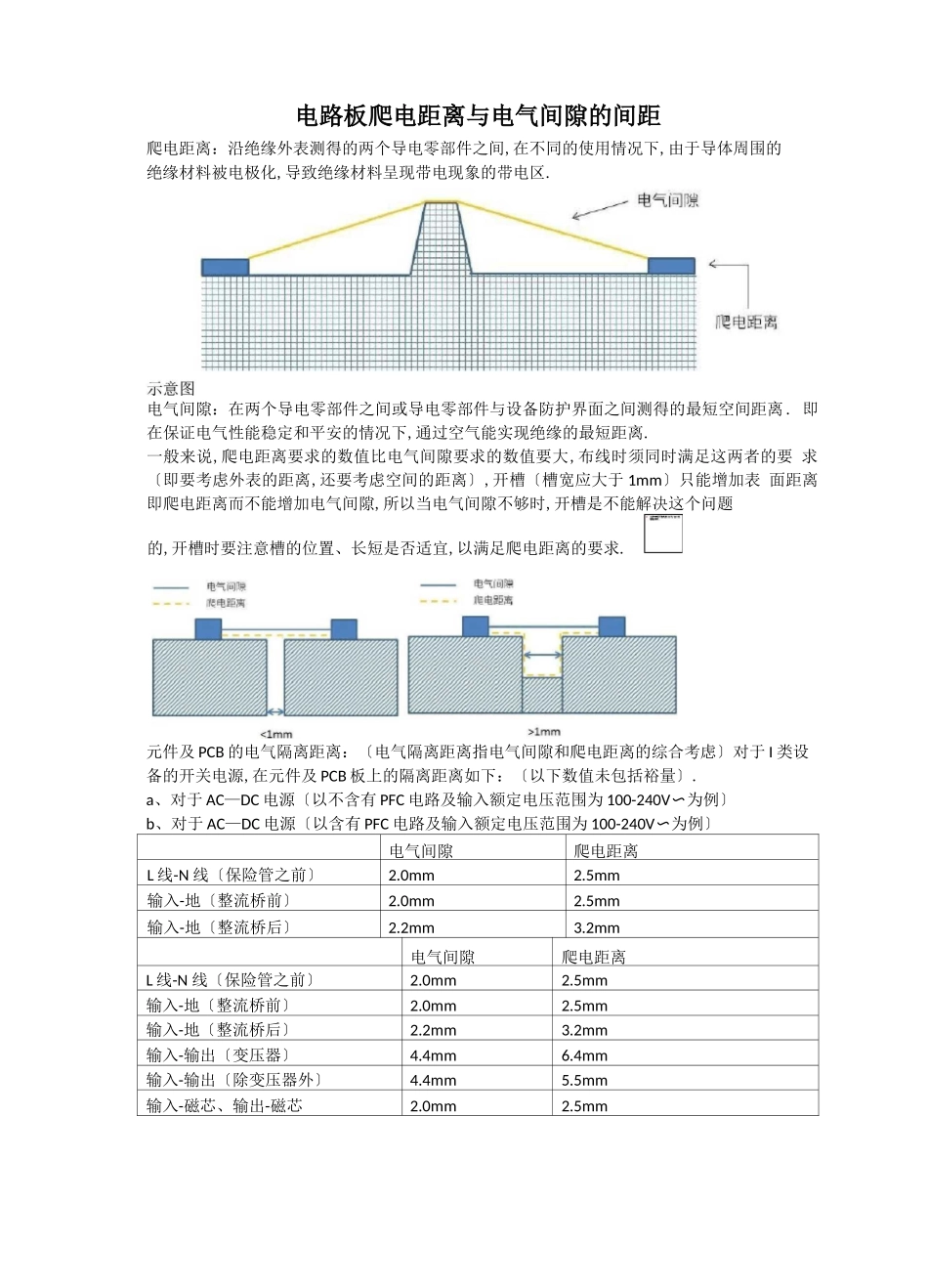

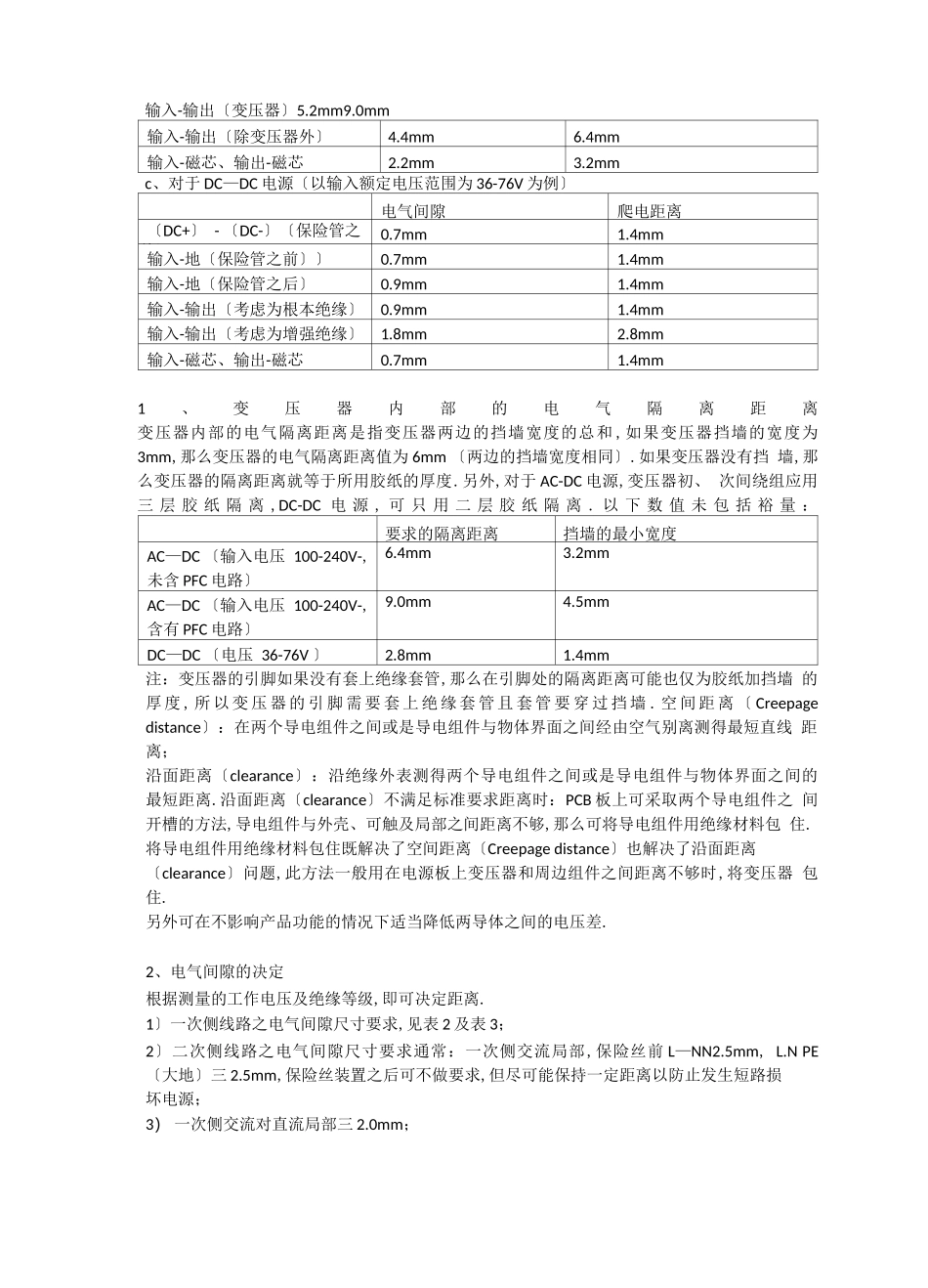

电路板爬电距离与电气间隙的间距电气间隙：在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离 . 即在保证电气性能稳定和平安的情况下,通过空气能实现绝缘的最短距离.一般来说,爬电距离要求的数值比电气间隙要求的数值要大,布线时须同时满足这两者的要 求〔即要考虑外表的距离,还要考虑空间的距离〕,开槽〔槽宽应大于 1mm〕只能增加表 面距离即爬电距离而不能增加电气间隙,所以当电气间隙不够时,开槽是不能解决这个问题元件及 PCB 的电气隔离距离：〔电气隔离距离指电气间隙和爬电距离的综合考虑〕对于 I 类设备的开关电源,在元件及 PCB 板上的隔离距离如下：〔以下数值未包括裕量〕.a、对于 AC—DC 电源〔以不含有 PFC 电路及输入额定电压范围为 100-240V为例〕〜b、对于 AC—DC 电源〔以含有 PFC 电路及输入额定电压范围为 100-240V为例〕〜电气间隙爬电距离L 线-N 线〔保险管之前〕2.0mm2.5mm输入-地〔整流桥前〕2.0mm2.5mm输入-地〔整流桥后〕2.2mm3.2mm电气间隙爬电距离L 线-N 线〔保险管之前〕2.0mm2.5mm输入-地〔整流桥前〕2.0mm2.5mm输入-地〔整流桥后〕2.2mm3.2mm输入-输出〔变压器〕4.4mm6.4mm输入-输出〔除变压器外〕4.4mm5.5mm输入-磁芯、输出-磁芯2.0mm2.5mm爬电距离：沿绝缘外表测得的两个导电零部件之间,在不同的使用情况下,由于导体周围的 绝缘材料被电极化,导致绝缘材料呈现带电现象的带电区.的,开槽时要注意槽的位置、长短是否适宜,以满足爬电距离的要求.输入-输出〔变压器〕5.2mm9.0mm输入-输出〔除变压器外〕4.4mm6.4mm输入-磁芯、输出-磁芯2.2mm3.2mmc、对于 DC—DC 电源〔以输入额定电压范围为 36-76V 为例〕电气间隙爬电距离〔DC+〕 - 〔DC-〕〔保险管之前〕0.7mm1.4mm输入-地〔保险管之前〕〕0.7mm1.4mm输入-地〔保险管之后〕0.9mm1.4mm输入-输出〔考虑为根本绝缘〕0.9mm1.4mm输入-输出〔考虑为增强绝缘〕1.8mm2.8mm输入-磁芯、输出-磁芯0.7mm1.4mm1、变压器内部的电气隔离距离变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和 ,如果变压器挡墙的宽度为3mm,那么变压器的电气隔离距离值为 6mm 〔两边的挡墙宽度相同〕.如果变压器没有挡 墙,那么变压器的隔离距离就等于所用胶纸的厚度.另外,对于 AC-DC 电源,变压器初、 次间绕组应用三 层 胶 纸 隔 离 ,DC-DC 电 源 , 可 只 用 二 层 胶 纸 隔 离 . 以 下 数 值 未 包 括 裕...
