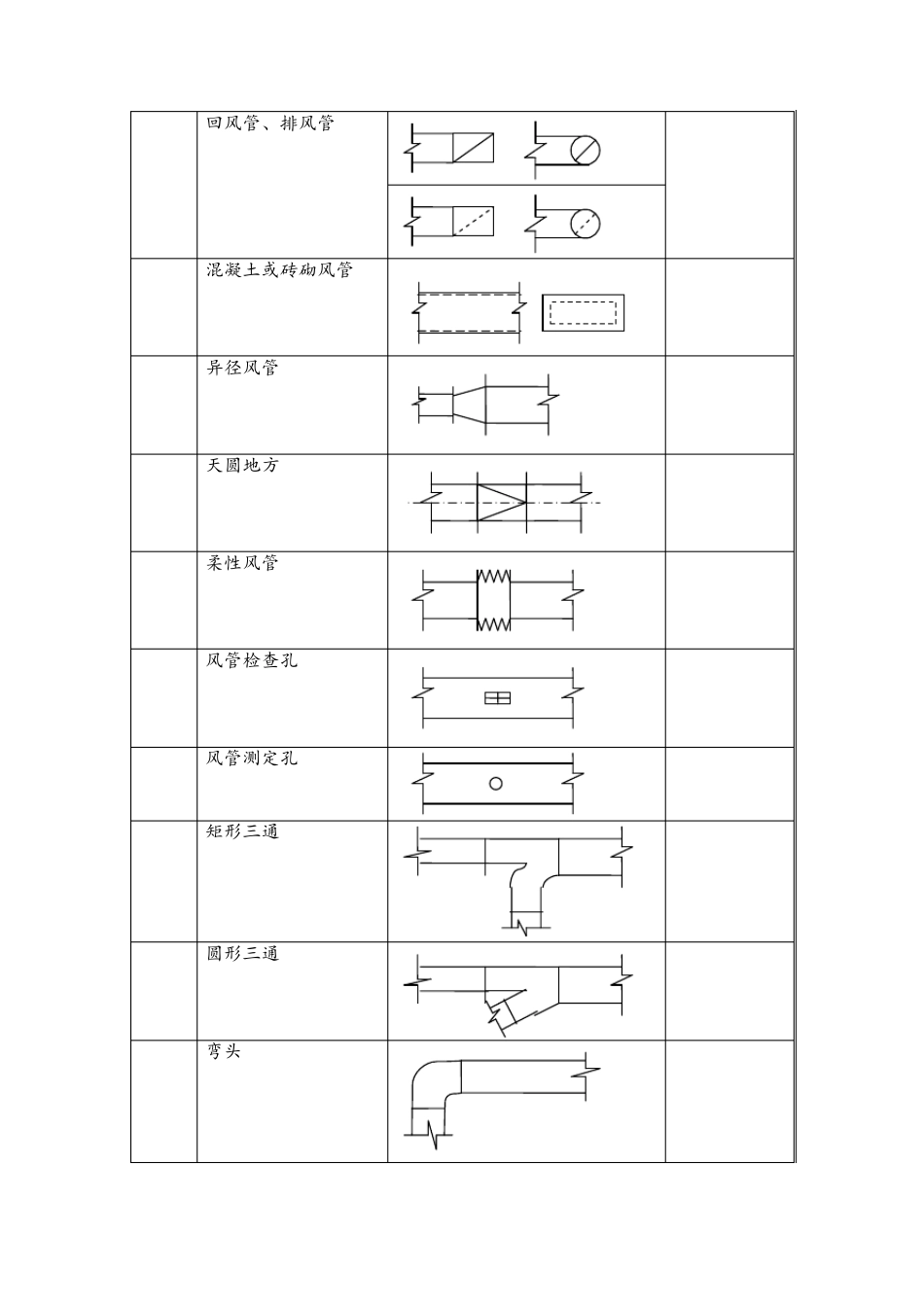

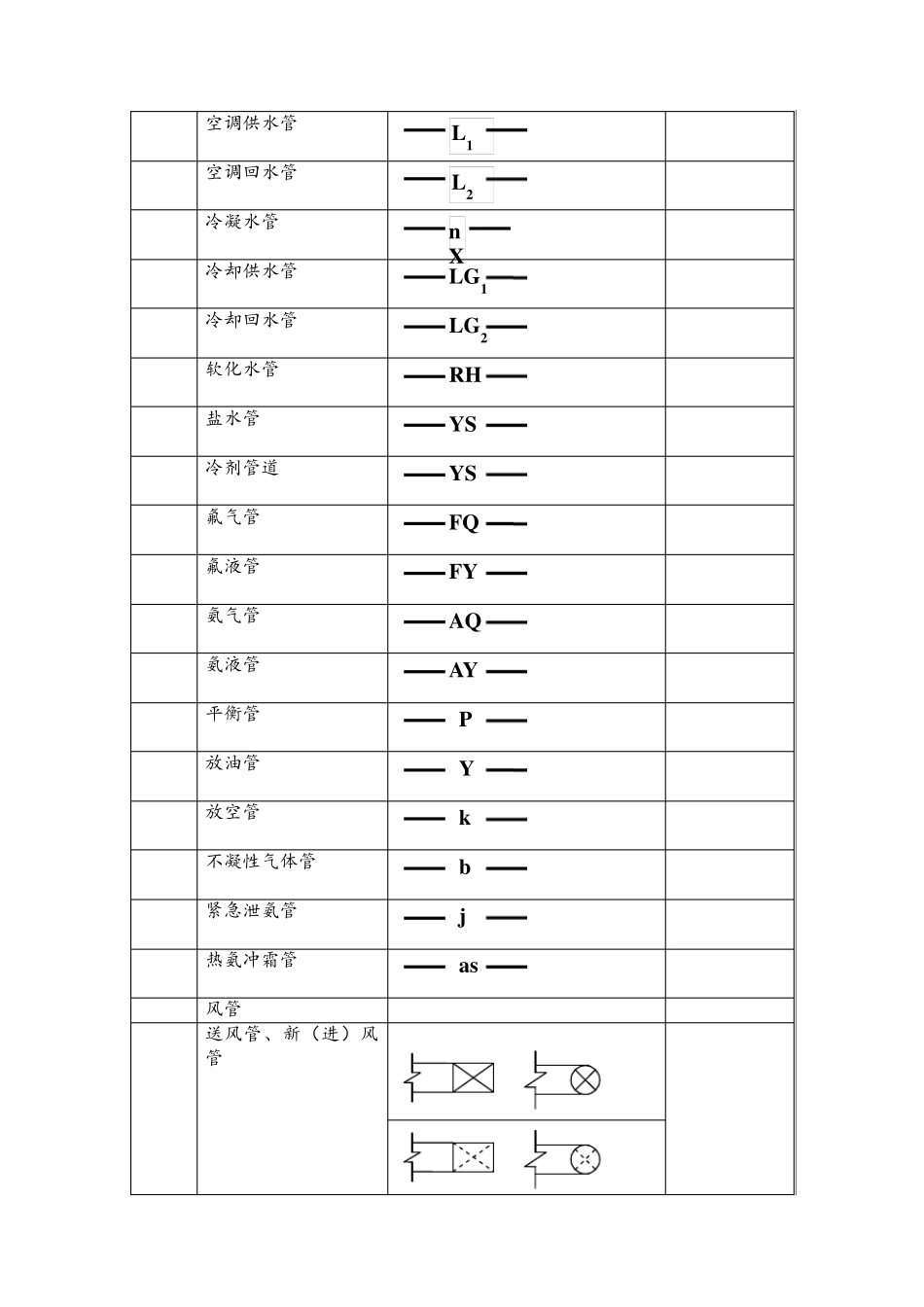

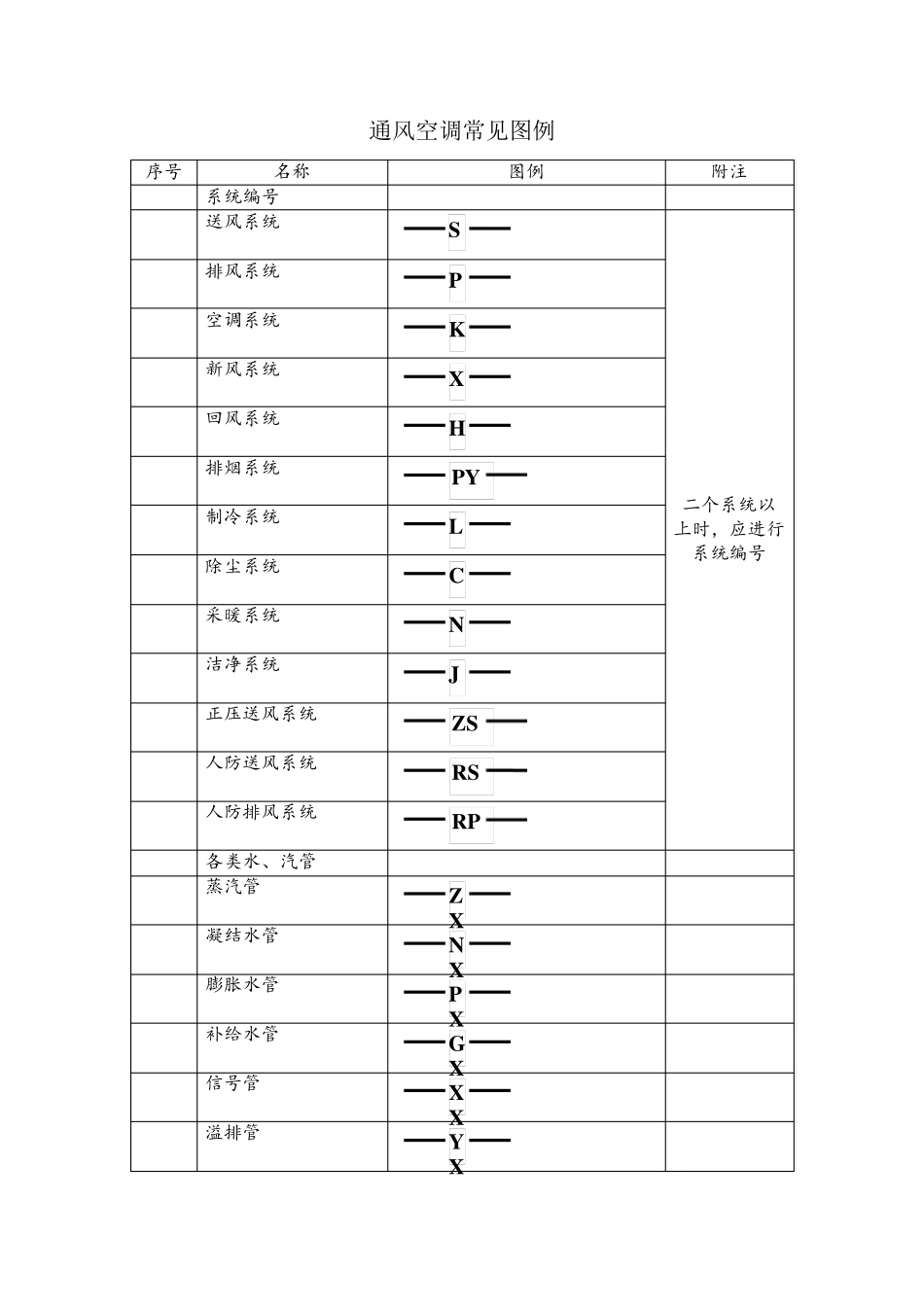

通风空调常见图例 序号 名称 图例 附注 系统编号 1 送风系统 二个系统以上时，应进行系统编号 2 排风系统 3 空调系统 4 新风系统 5 回风系统 6 排烟系统 7 制冷系统 8 除尘系统 9 采暖系统 10 洁净系统 11 正压送风系统 12 人防送风系统 13 人防排风系统 各类水、汽管 1 蒸汽管 2 凝结水管 3 膨胀水管 4 补给水管 5 信号管 6 溢排管 YX XX GX PX NX ZX RP RS ZS J N C L PY H X K P S 7 空调供水管 8 空调回水管 9 冷凝水管 10 冷却供水管 11 冷却回水管 12 软化水管 13 盐水管 冷剂管道 1 氟气管 2 氟液管 3 氨气管 4 氨液管 5 平衡管 6 放油管 7 放空管 8 不凝性气体管 9 紧急泄氨管 10 热氨冲霜管 风管 1 送风管、新（进）风管 nX L2 L1 LG1 LG2 RH YS YS FQ FY AQ AY P Y k b j as 2 回风管、排风管 3 混凝土或砖砌风管 4 异径风管 5 天圆地方 6 柔性风管 7 风管检查孔 8 风管测定孔 9 矩形三通 10 圆形三通 11 弯头 12 带导流片弯头 各种阀门及附件 1 安全阀 2 蝶阀 3 手动排气阀 风阀及附件 1 插板阀 2 蝶阀 3 手动对开式多叶调节阀 4 电动对开式多叶调节阀 5 三通调节阀 6 防火（调节阀） 7 余压阀 M 8 止回阀 9 送风口 10 回风口 11 方形散流器 12 圆形散流器 13 伞形风帽 14 锥形风帽 15 筒形风帽 通风、空调、制冷设备 1 离心式通风机 2 轴流式通风机 M M M 3 离心式水泵 4 制冷压缩机 5 水冷机组 6 空气过滤器 7 空气加热器 8 空气冷却器 9 空气加湿器 10 窗式空调器 11 风机盘管 12 消声器 13 减振器 14 消声弯头 M 15 喷雾排管 16 挡水板 17 水过滤器 18 通风空调设备 控制和调节执行机构 1 手动元件 2 自动元件 3 弹簧执行机构 4 重力执行机构 5 浮动执行机构 6 活塞执行机构 7 膜片执行机构 8 电动执行机构 M 9 电磁执行机构 10 遥控 传感元件 1 温度传感元件 2 压力传感元件 3 流量传感元件 4 湿度传感元件 5 液位传感元件 仪表 1 指示器（计） 2 记录仪 M 对于……
