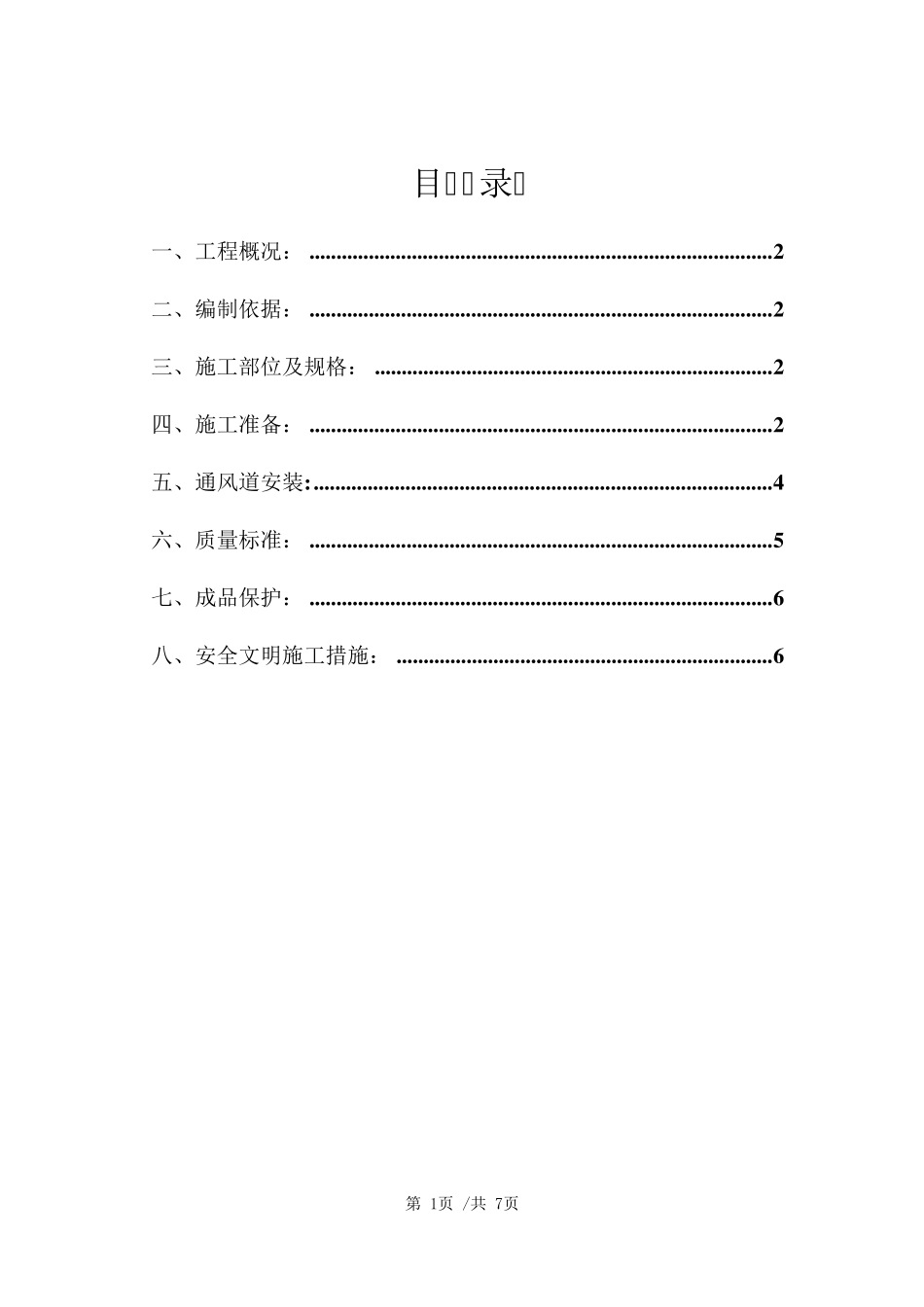

第 1页 /共 7页 目 录 一、工程概况： ...................................................................................... 2 二、编制依据： ...................................................................................... 2 三、施工部位及规格： .......................................................................... 2 四、施工准备： ...................................................................................... 2 五、通风道安装: ..................................................................................... 4 六、质量标准： ...................................................................................... 5 七、成品保护： ...................................................................................... 6 八、安全文明施工措施： ...................................................................... 6 第 2页 /共 7页 一、工程概况： 工程内容： D 地块4#-9#楼共计6 栋住宅楼及商业的总承包，总建筑面积约13万平方米，地下二层，地上二十六层至三十二层，屋顶设有机房层和构架层。4#楼标准层层高2.7 米，5#-9#楼标准层层高2.9 米建筑高度为82.2、97.5、97.3、77.7m。 二、编制依据： 1、《建筑施工手册》第四版； 2、《现行建筑材料大全》； 3、《05 系列建筑标准设计图集》05J11-1（住宅厨房）； 4、《05 系列建筑标准设计图集》05J11-2（住宅卫生间）； 5、本工程建施、结施施工图纸。 三、施工部位及规格： 楼号 卫生间排风道规格 厨房排风道规格 备注 4#楼 500×300 460×400 5#楼 600×300、430×300 600×500 6#楼 600×300、430×300 600×500 7#楼 500×300、340×300 460×400 8#楼 320×250 500×400 9#楼 320×250 500×400 注：所有烟道排风口均按 05J11-1 中所标的位置留设（均在大面）。 做法为：由下至上进行逐层安装，安装前应整修楼板预留洞，并划出烟道中心线，然后将烟道就位，对准中心线，挂线校直。上下通风道接合面用水泥砂浆密封，再托底模用C20 细石砼分两次将预留孔隙捣密并捣成 高出地面30mm 的防 水反 口。 四、施工准备： 第 3页 /共 7页 4.1、 技 术 准 备 ： 4.1.1、 组 织 施 工 技 术 人 员 在 施 工 ...
