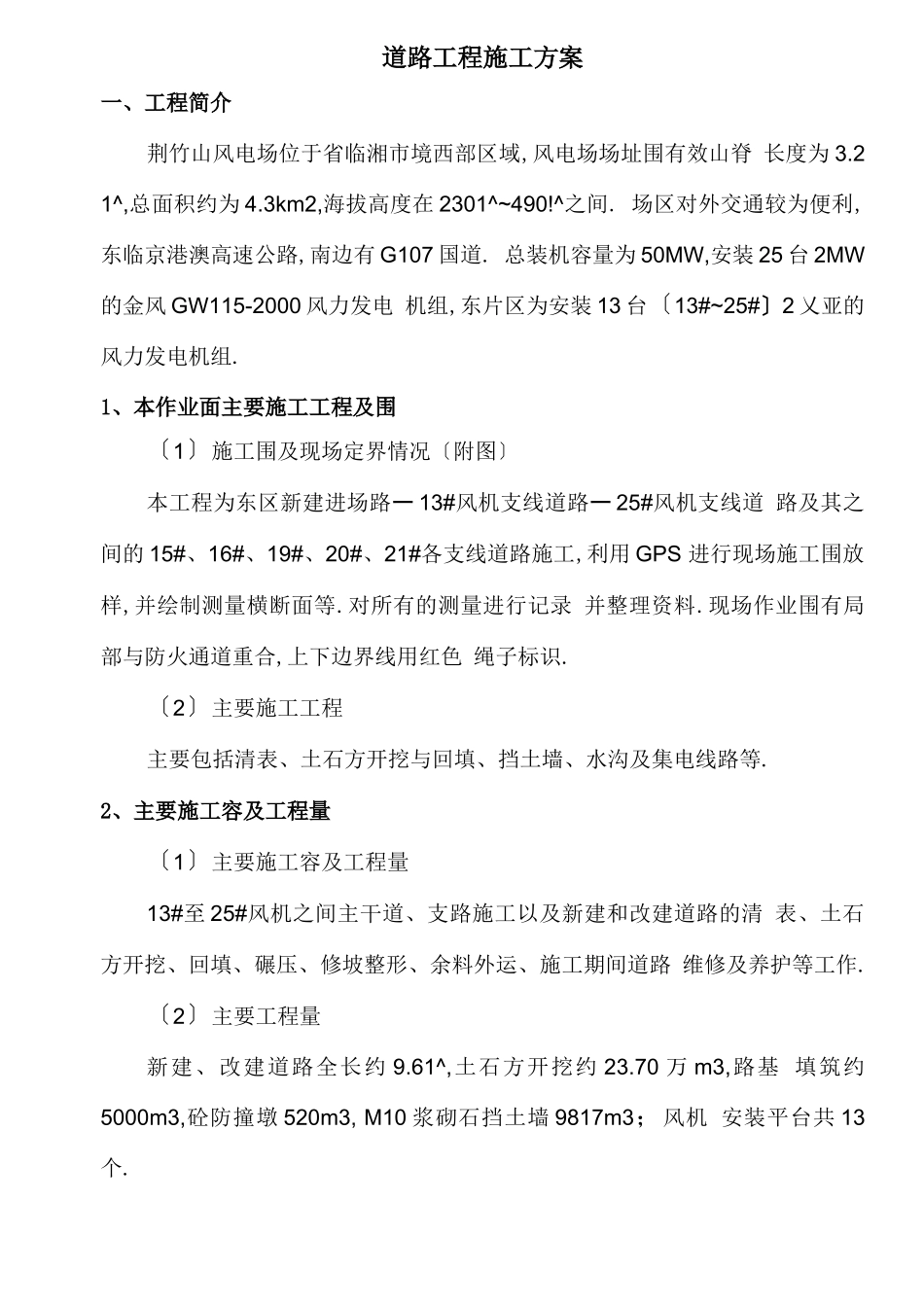

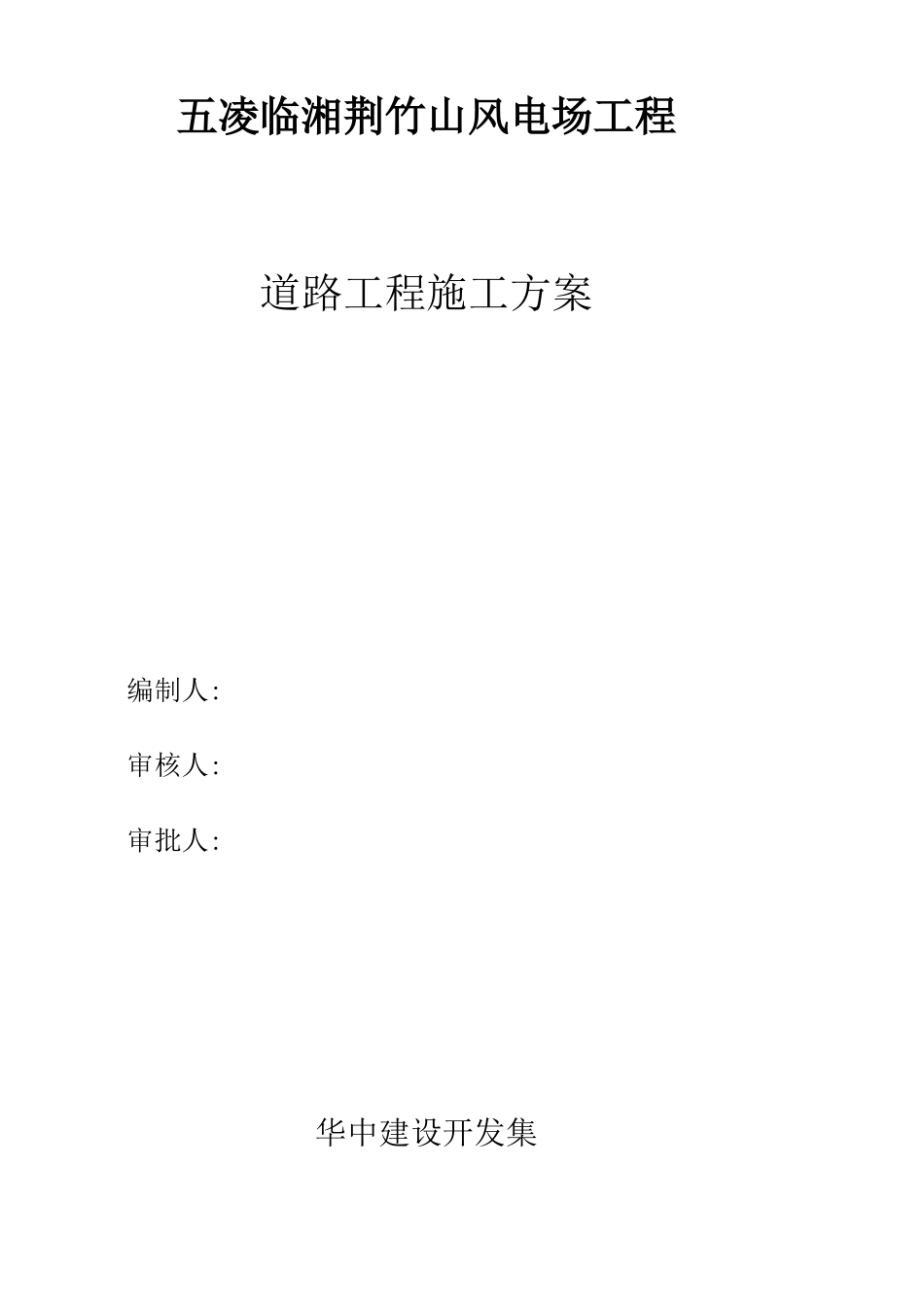

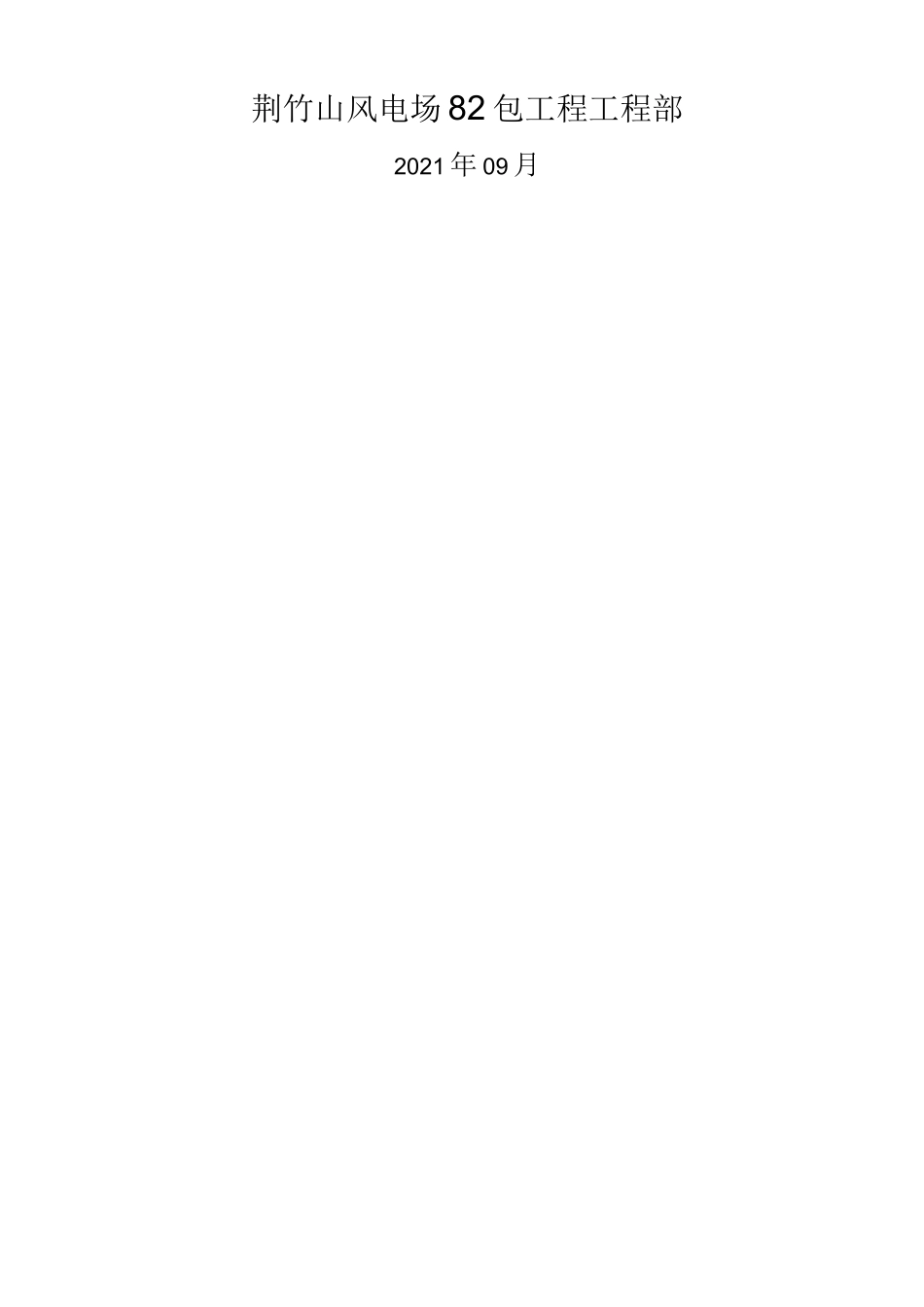

五凌临湘荆竹山风电场工程道路工程施工方案编制人:审核人:审批人:华中建设开发集荆竹山风电场 82 包工程工程部2021 年 09 月道路工程施工方案一、工程简介荆竹山风电场位于省临湘市境西部区域,风电场场址围有效山脊 长度为 3.21^,总面积约为 4.3km2,海拔高度在 2301^~490!^之间. 场区对外交通较为便利,东临京港澳高速公路,南边有 G107 国道. 总装机容量为 50MW,安装 25 台 2MW的金风 GW115-2000 风力发电 机组,东片区为安装 13 台〔13#~25#〕2 乂亚的风力发电机组.1、本作业面主要施工工程及围〔1〕施工围及现场定界情况〔附图〕本工程为东区新建进场路一 13#风机支线道路一 25#风机支线道 路及其之间的 15#、16#、19#、20#、21#各支线道路施工,利用 GPS 进行现场施工围放样,并绘制测量横断面等.对所有的测量进行记录 并整理资料.现场作业围有局部与防火通道重合,上下边界线用红色 绳子标识.〔2〕主要施工工程主要包括清表、土石方开挖与回填、挡土墙、水沟及集电线路等.2、主要施工容及工程量〔1〕主要施工容及工程量13#至 25#风机之间主干道、支路施工以及新建和改建道路的清 表、土石方开挖、回填、碾压、修坡整形、余料外运、施工期间道路 维修及养护等工作.〔2〕主要工程量新建、改建道路全长约 9.61^,土石方开挖约 23.70 万 m3,路基 填筑约5000m3,砼防撞墩 520m3, M10 浆砌石挡土墙 9817m3；风机 安装平台共 13个.3、施工部署〔1〕由东部进场道路及森林防火通道进场,进场时,土石方队 对森林防火通道进行必要改造,以便前期机械设备及材料的进场.〔2〕土石方开挖及回填、排水工程、路基及边坡防护工程根本 同时、同段作业,遵循先地下后地上的原那么,路基完成后施作路面工 程.〔3〕场道路土方开挖采用 VOLVO EC210B 挖掘机、JCB360 挖掘 机及现代 225 挖掘机直接挖装,20t 自卸汽车出渣.石方开挖主要采 用现代 225 挖掘机采用破碎锤破碎施工,石渣采用丫.1 丫.EC210B 挖 掘机挖装,20t 自卸汽车出渣.〔4〕每个工作面在土石方作业完成及坡面整理后进行防护施工.4、清表依据设计图纸放出边界线后,报监理工程师检验合格后开始施 工.利用挖掘机、推土机或装载机、自卸汽车配合,再辅以人工进行 清表.〔1〕将围的树木、灌木等均应在施工前砍伐或移植,砍伐的树 木应堆放在开挖、回填用地之外,妥善处理.〔2〕去除围的垃圾、有机物残渣及原地面以下至 A100-300mm 的草皮、农作物的根系...
