道岔铺设施工作业指导书VIP专享VIP免费

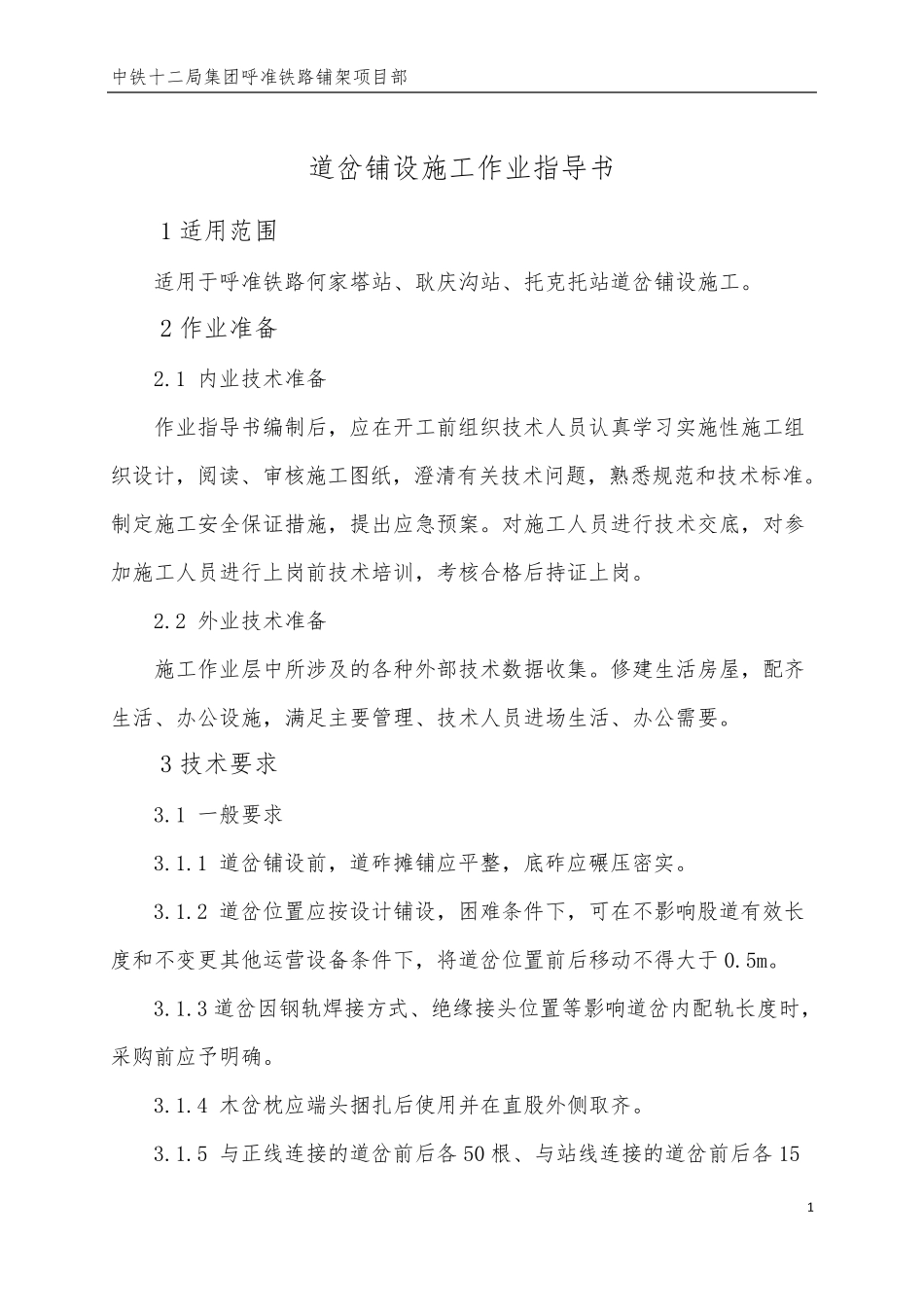

中铁十二局集团呼准铁路铺架项目部 1 道岔铺设施工作业指导书 1 适用范围 适用于呼准铁路何家塔站、耿庆沟站、托克托站道岔铺设施工。 2 作业准备 2.1 内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 2.2 外业技术准备 施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 3 技术要求 3.1 一般要求 3.1.1 道岔铺设前，道砟摊铺应平整，底砟应碾压密实。 3.1.2 道岔位置应按设计铺设，困难条件下，可在不影响股道有效长度 和不变 更 其 他 运 营 设备条件下，将 道岔位置前后移 动 不得 大 于0.5m。 3.1.3 道岔因 钢 轨 焊 接 方 式 、绝 缘 接 头 位置等 影响道岔内配轨 长 度 时 ，采 购 前应予 明 确 。 3.1.4 木 岔枕 应端 头 捆 扎 后使 用并 在直 股外侧 取 齐。 3.1.5 与 正 线 连 接 的道岔前后各 50 根 、与 站线 连 接 的道岔前后各 15中铁十二局集团呼准铁路铺架项目部 2 根（含岔后长岔枕）轨枕的类型应与岔枕类型相同，每千米铺设根数应与连接线路标准一致。铺设无缝道岔时，道岔直股前后线路过渡枕的型号、根数及间距，应符合铺设图的规定。 3.1.6 道岔轨面高程应与连接的主要线一致，与另一线的轨面高差，宜自道岔后普通轨枕起向站内顺接。顺接坡度不应大于该线最大设计限坡，与相邻坡段的坡度差不应大于4‰，超过时应设竖曲线。伸入到发线有效长范围内的坡度不应大于1.5‰。 3.1.7 更换道岔时应同时更换前后引轨。再用道岔前后应铺设与道岔磨耗程度相近的钢轨，否则在接头 1m 范围内应打磨接头处轨面高低差及轨距线错牙。 3.1.8 交叉渡线铺设时，四组单开道岔与主要连接线应在一个平面上，次要连接线上的道岔与前后连接线轨面高差，按规定顺坡，并兼顾相邻道岔。 3.1.9 可动心轨辙叉道岔起道作业时，二股道应同时起平，保证可动心轨辙叉在一个平面上，做好道岔前后顺坡。 3.1.10 可动心轨辙叉道岔改道作业时，应采用调整不同号码轨距挡块调整轨距，调整量不足时可加垫片调整，但厚度不得超过2mm，不得用改螺纹 道钉 的方 法...
