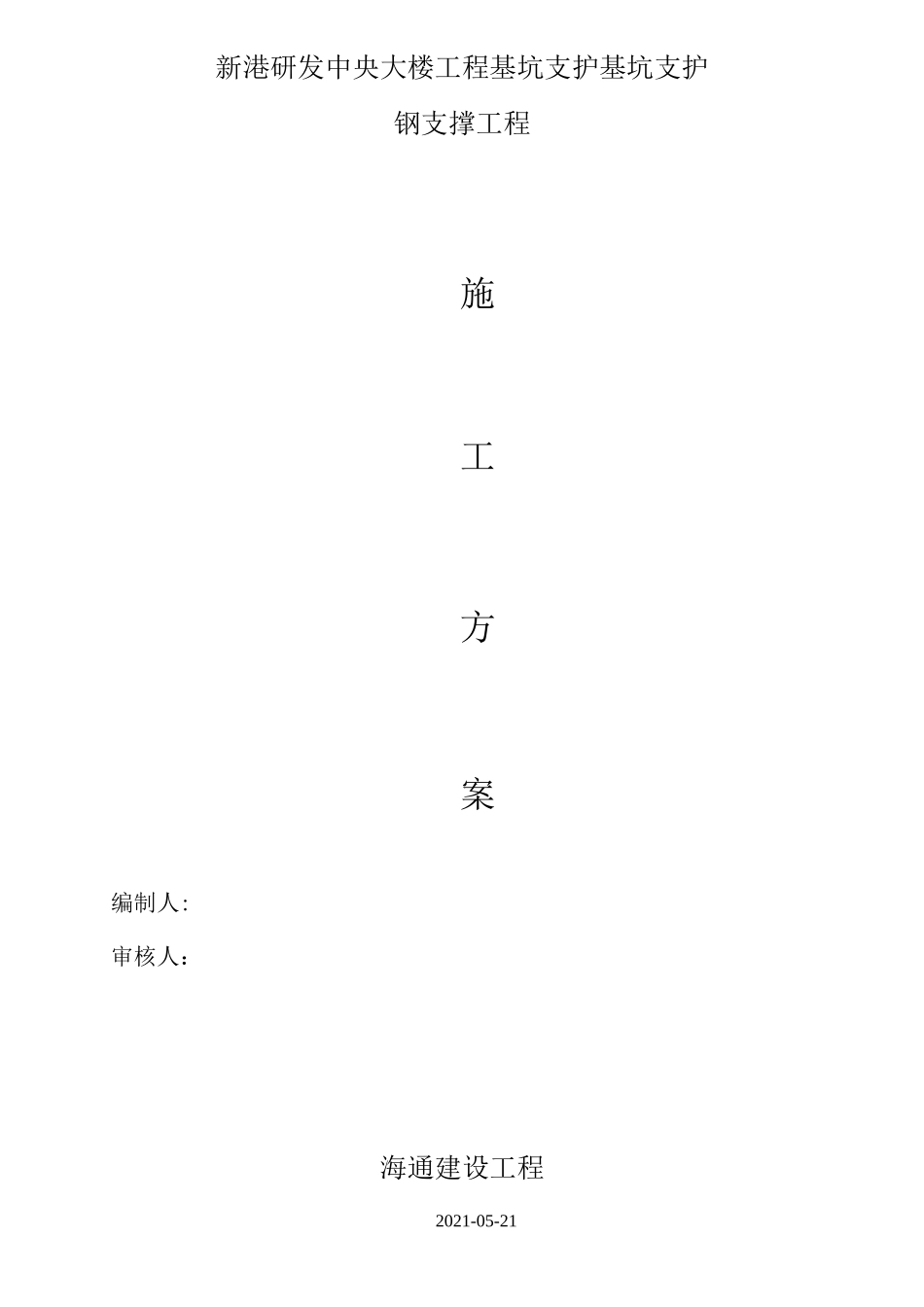

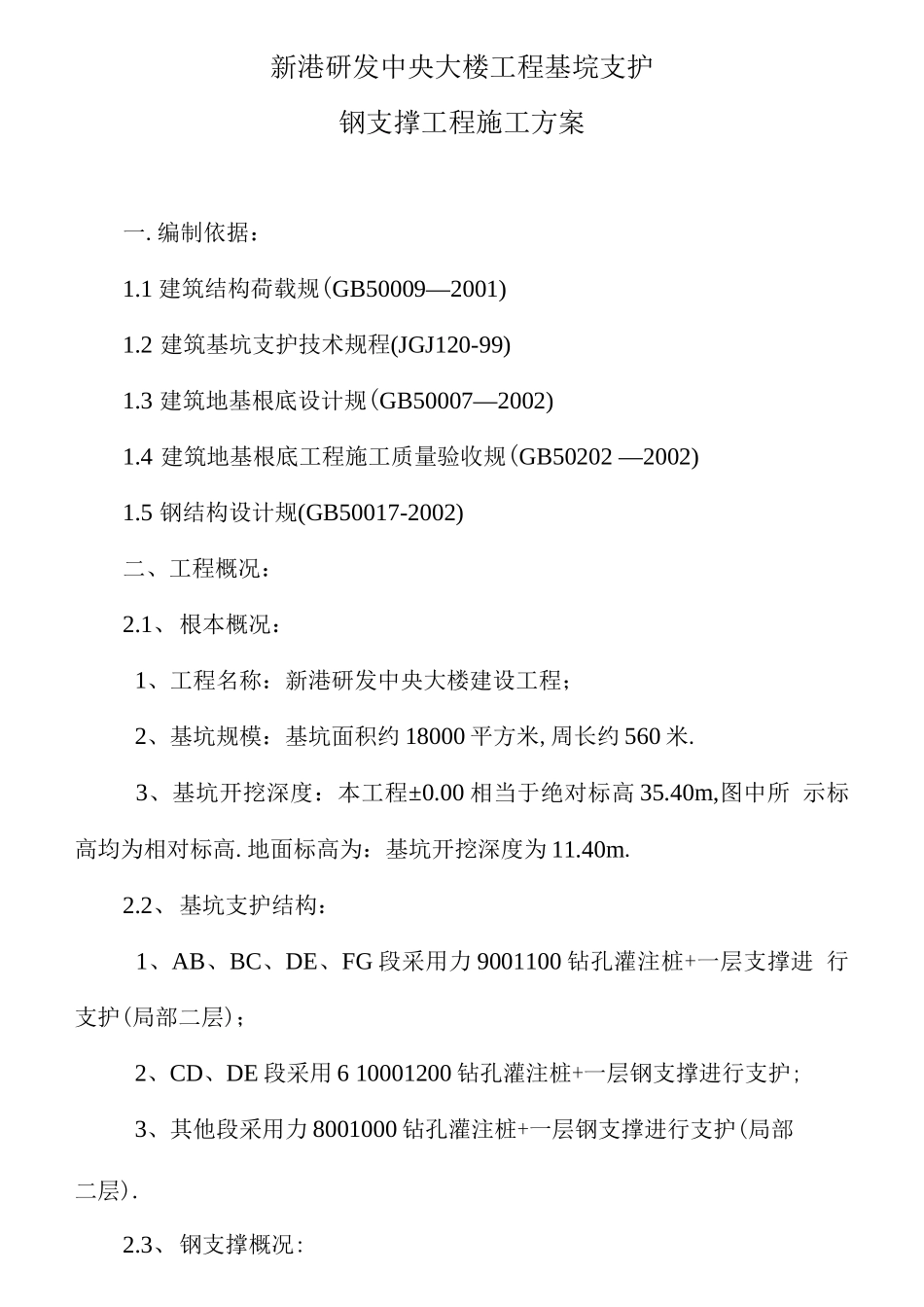

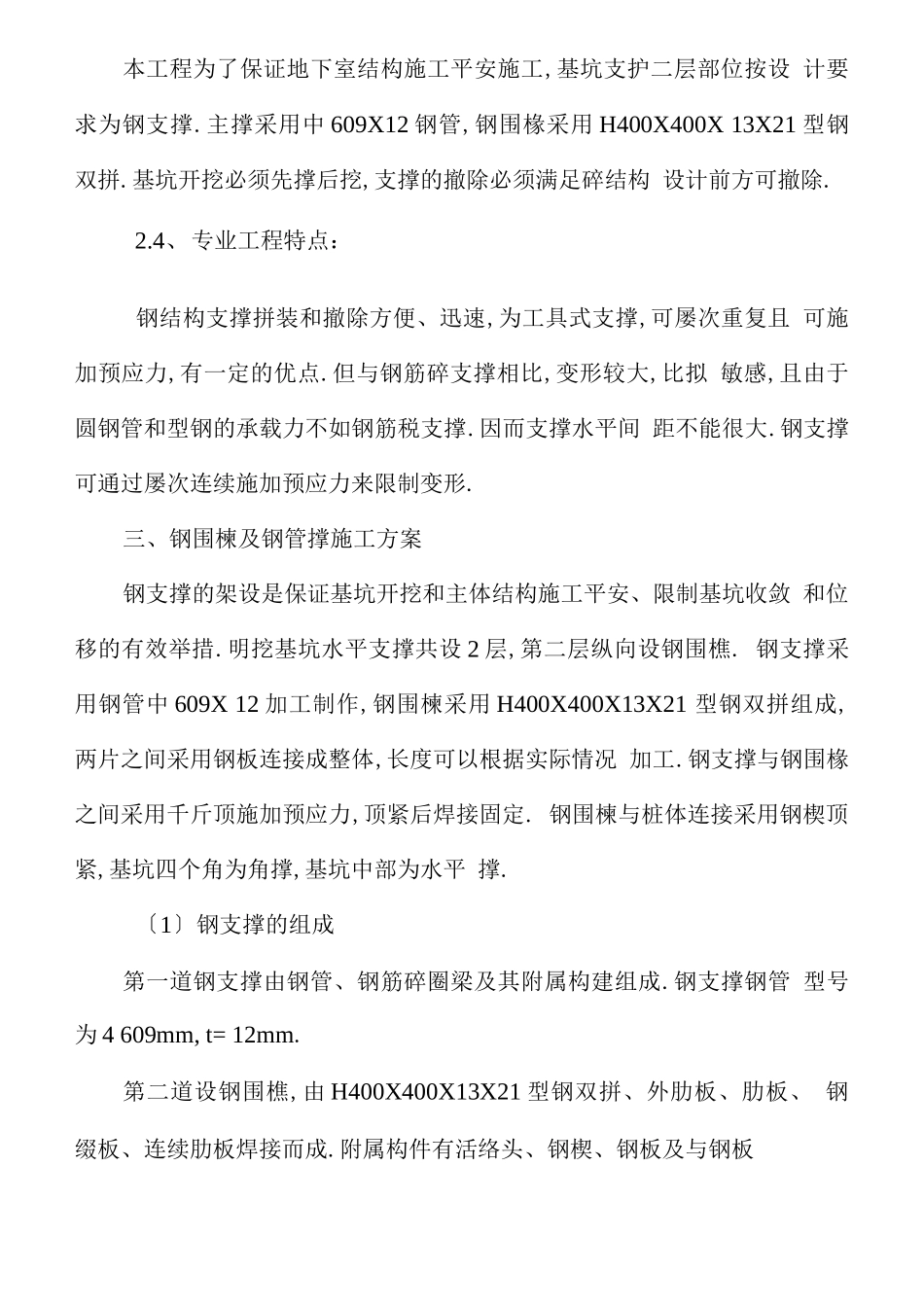

新港研发中央大楼工程基坑支护基坑支护钢支撑工程施工方案编制人:审核人： 海通建设工程2021-05-21新港研发中央大楼工程基垸支护钢支撑工程施工方案一.编制依据：1.1 建筑结构荷载规(GB50009—2001)1.2 建筑基坑支护技术规程(JGJ120-99)1.3 建筑地基根底设计规(GB50007—2002)1.4 建筑地基根底工程施工质量验收规(GB50202 —2002)1.5 钢结构设计规(GB50017-2002)二、工程概况：2.1、根本概况：1、工程名称：新港研发中央大楼建设工程；2、基坑规模：基坑面积约 18000 平方米,周长约 560 米.3、基坑开挖深度：本工程±0.00 相当于绝对标高 35.40m,图中所 示标高均为相对标高.地面标高为：基坑开挖深度为 11.40m.2.2、基坑支护结构：1、AB、BC、DE、FG 段采用力 9001100 钻孔灌注桩+一层支撑进 行支护(局部二层)；2、CD、DE 段采用 6 10001200 钻孔灌注桩+一层钢支撑进行支护;3、其他段采用力 8001000 钻孔灌注桩+一层钢支撑进行支护(局部二层).2.3、钢支撑概况:本工程为了保证地下室结构施工平安施工,基坑支护二层部位按设 计要求为钢支撑.主撑采用中 609X12 钢管,钢围椽采用 H400X400X 13X21 型钢双拼.基坑开挖必须先撑后挖,支撑的撤除必须满足碎结构 设计前方可撤除.2.4、专业工程特点：钢结构支撑拼装和撤除方便、迅速,为工具式支撑,可屡次重复且 可施加预应力,有一定的优点.但与钢筋碎支撑相比,变形较大,比拟 敏感,且由于圆钢管和型钢的承载力不如钢筋税支撑.因而支撑水平间 距不能很大.钢支撑可通过屡次连续施加预应力来限制变形.三、钢围楝及钢管撑施工方案钢支撑的架设是保证基坑开挖和主体结构施工平安、限制基坑收敛 和位移的有效举措.明挖基坑水平支撑共设 2 层,第二层纵向设钢围樵. 钢支撑采用钢管中 609X 12 加工制作,钢围楝采用 H400X400X13X21 型钢双拼组成,两片之间采用钢板连接成整体,长度可以根据实际情况 加工.钢支撑与钢围椽之间采用千斤顶施加预应力,顶紧后焊接固定. 钢围楝与桩体连接采用钢楔顶紧,基坑四个角为角撑,基坑中部为水平 撑.〔1〕钢支撑的组成第一道钢支撑由钢管、钢筋碎圈梁及其附属构建组成.钢支撑钢管 型号为 4 609mm, t= 12mm.第二道设钢围樵,由 H400X400X13X21 型钢双拼、外肋板、肋板、 钢缀板、连续肋板焊接而成.附属构件有活络头、钢楔、钢板及与钢板焊接的支撑肋板组成.钢围椽标准断面如图5・10 所示.〔2〕钢支撑体系的构造样式和连接形式第二层...
