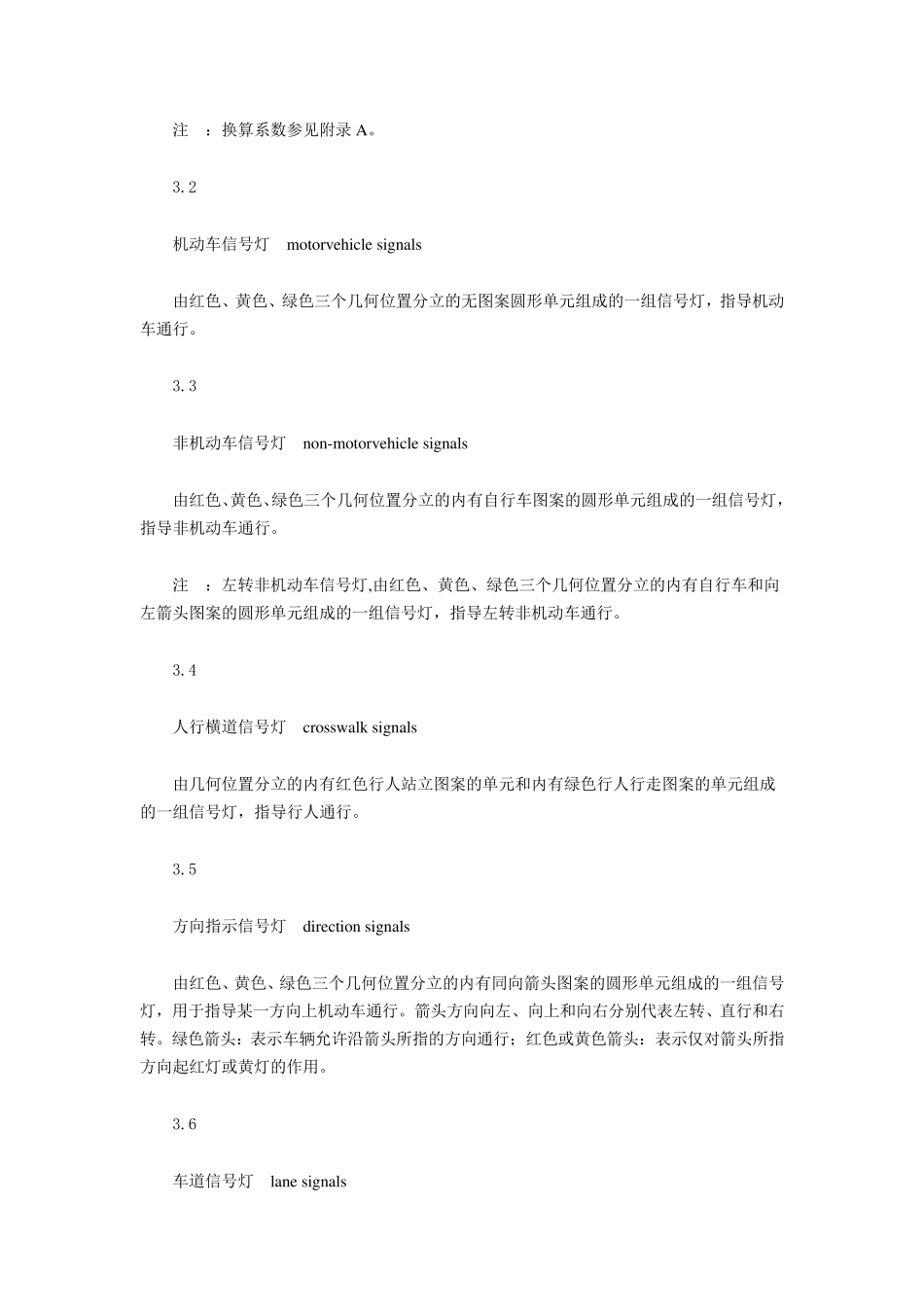

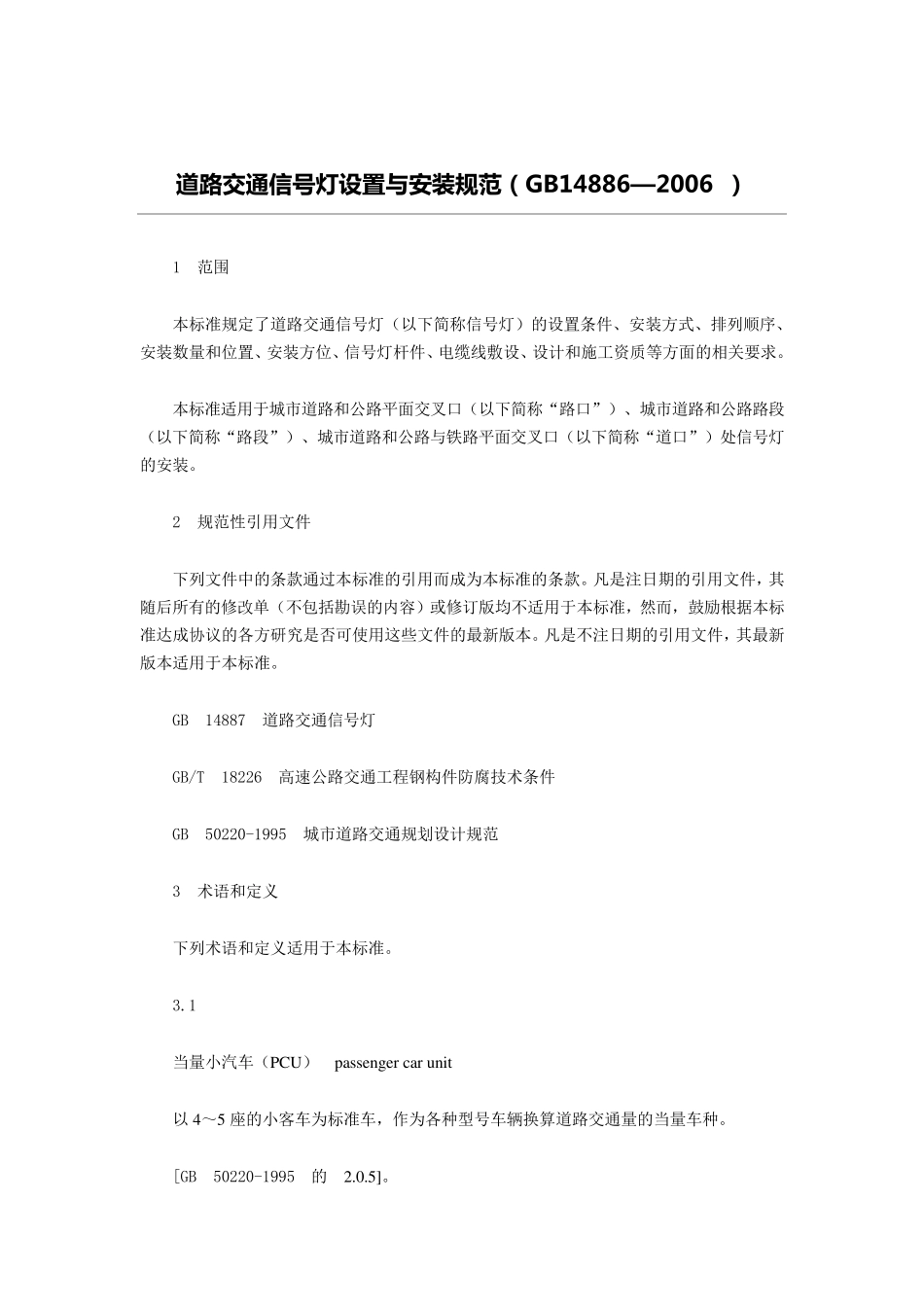

道 路 交 通 信 号 灯 设 置 与安 装 规 范 （ GB14886—2006 ） 1 范围 本标准规定了道路交通信号灯（以下简称信号灯）的设置条件、安装方式、排列顺序、安装数量和位置、安装方位、信号灯杆件、电缆线敷设、设计和施工资质等方面的相关要求。 本标准适用于城市道路和公路平面交叉口（以下简称“路口”）、城市道路和公路路段（以下简称“路段”）、城市道路和公路与铁路平面交叉口（以下简称“道口”）处信号灯的安装。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 14887 道路交通信号灯 GB/T 18226 高速公路交通工程钢构件防腐技术条件 GB 50220-1995 城市道路交通规划设计规范 3 术语和定义 下列术语和定义适用于本标准。 3.1 当量小汽车（PCU） passenger car u nit 以4～5 座的小客车为标准车，作为各种型号车辆换算道路交通量的当量车种。 [GB 50220-1995 的 2.0.5]。 注 ：换算系数参见附录A。 3.2 机动车信号灯 motorvehicle signals 由红色、黄色、绿色三个几何位置分立的无图案圆形单元组成的一组信号灯，指导机动车通行。 3.3 非机动车信号灯 non-motorvehicle signals 由红色、黄色、绿色三个几何位置分立的内有自行车图案的圆形单元组成的一组信号灯，指导非机动车通行。 注 ：左转非机动车信号灯,由红色、黄色、绿色三个几何位置分立的内有自行车和向左箭头图案的圆形单元组成的一组信号灯，指导左转非机动车通行。 3.4 人行横道信号灯 crossw alk signals 由几何位置分立的内有红色行人站立图案的单元和内有绿色行人行走图案的单元组成的一组信号灯，指导行人通行。 3.5 方向指示信号灯 direction signals 由红色、黄色、绿色三个几何位置分立的内有同向箭头图案的圆形单元组成的一组信号灯，用于指导某一方向上机动车通行。箭头方向向左、向上和向右分别代表左转、直行和右转。绿色箭头：表示车辆允许沿箭头所指的方向通行；红色或黄色箭头：表示仅对箭头所指方向起红灯或黄灯的作用。 3.6 车道信号灯 lane signals 由一个红色交叉形图案单元和一个绿色向下箭头图案单元组成的信号灯。红色交叉形表...
