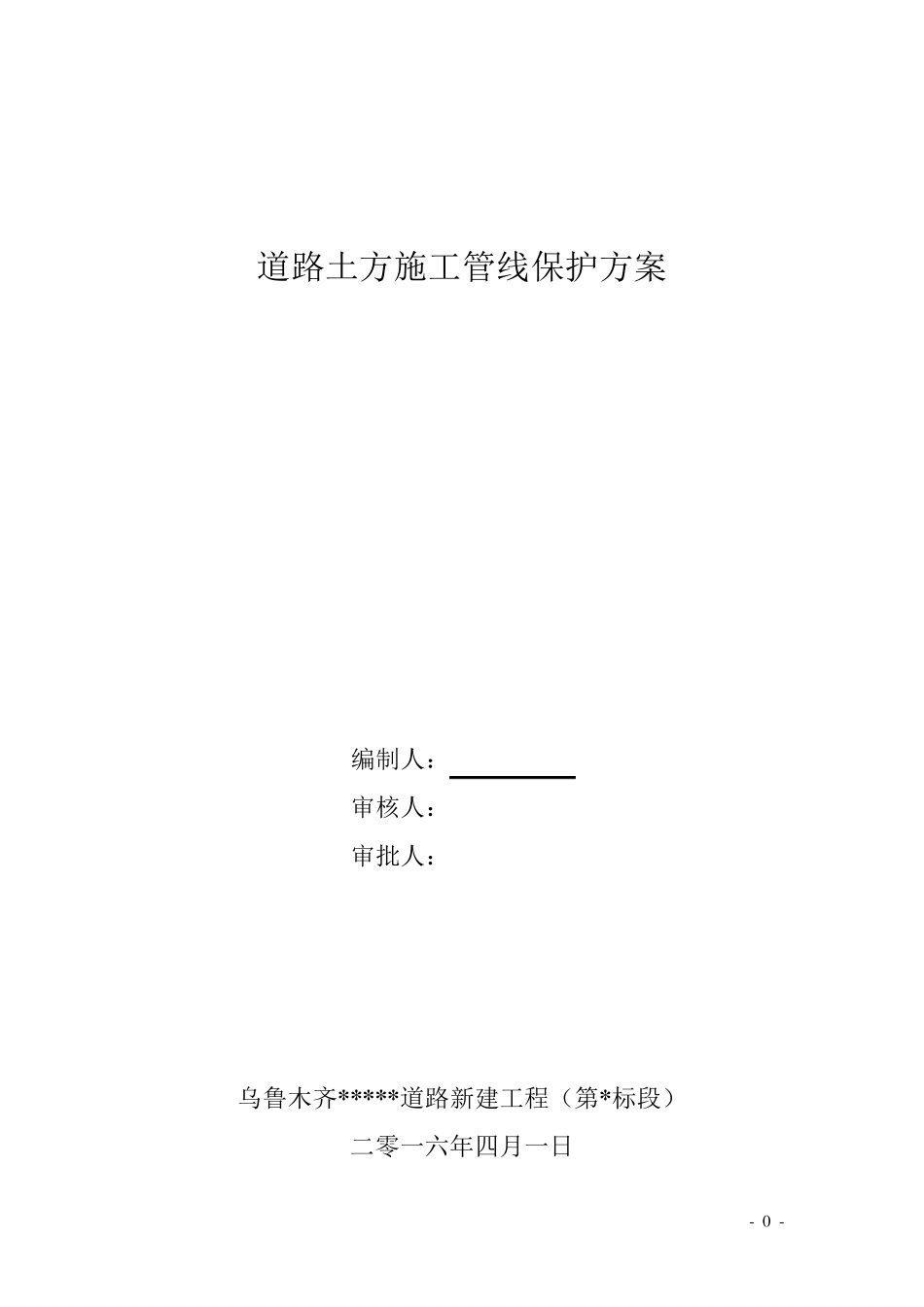

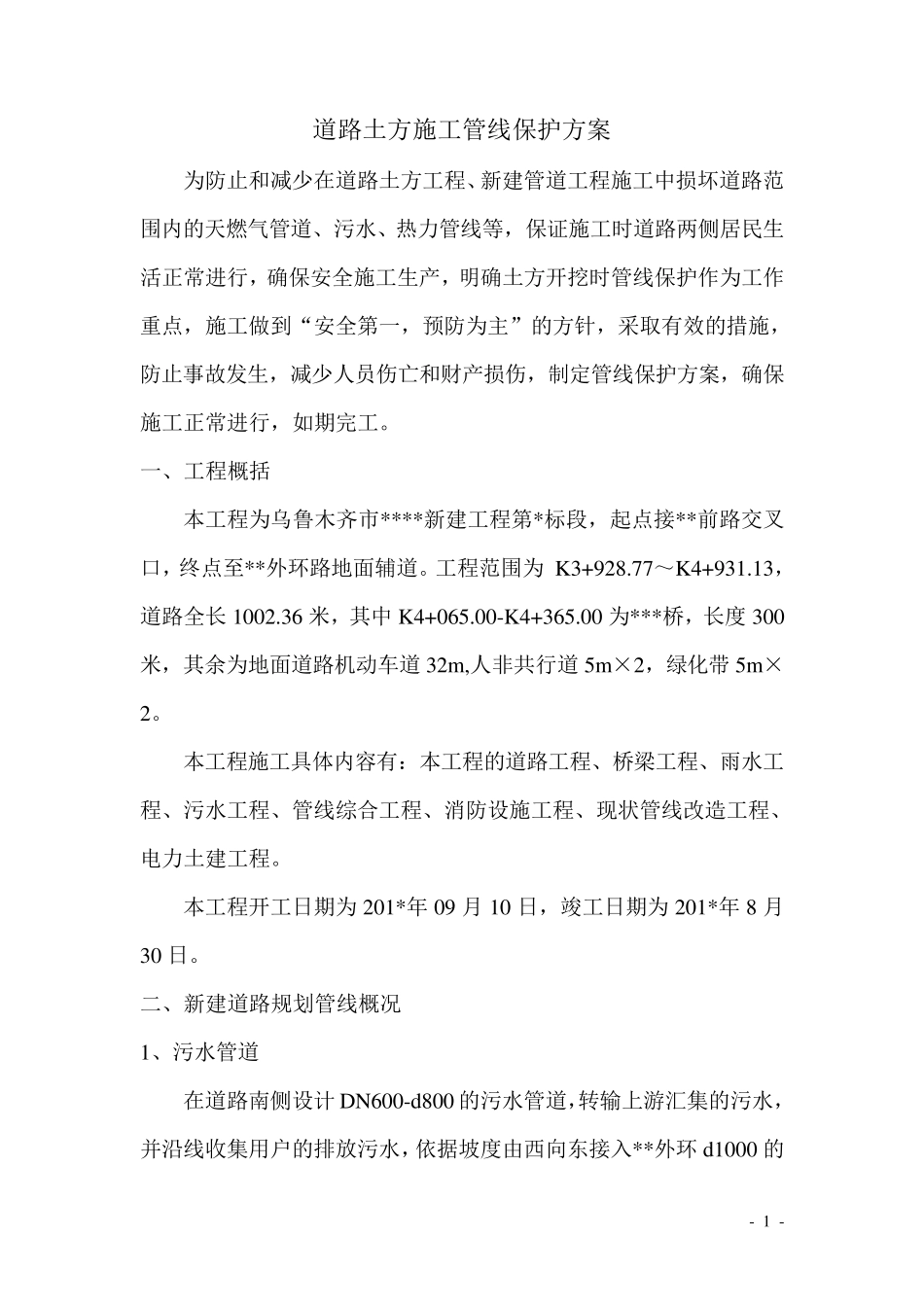

- 0 - 道路土方施工管线保护方案 编制人： 审核人： 审批人： 乌鲁木齐* * * * * 道路新建工程（第* 标段） 二零一六年四月一日 - 1 - 道路土方施工管线保护方案 为防止和减少在道路土方工程、新建管道工程施工中损坏道路范围内的天燃气管道、污水、热力管线等，保证施工时道路两侧居民生活正常进行，确保安全施工生产，明确土方开挖时管线保护作为工作重点，施工做到“安全第一，预防为主”的方针，采取有效的措施，防止事故发生，减少人员伤亡和财产损伤，制定管线保护方案，确保施工正常进行，如期完工。 一、工程概括 本工程为乌鲁木齐市****新建工程第*标段，起点接**前路交叉口，终点至**外环路地面辅道。工程范围为 K3+928.77～K4+931.13，道路全长1002.36 米，其中K4+065.00-K4+365.00 为***桥，长度300米，其余为地面道路机动车道32m ,人非共行道5m ×2，绿化带 5m ×2。 本工程施工具体内容有：本工程的道路工程、桥梁工程、雨水工程、污水工程、管线综合工程、消防设施工程、现状管线改造工程、电力土建工程。 本工程开工日期为201*年 09 月 10 日，竣工日期为201*年 8 月30 日。 二、新建道路规划管线概况 1、污水管道 在道路南侧设计 DN600-d800 的污水管道，转输上游汇集的污水，并沿线收集用户的排放污水，依据坡度由西向东接入**外环d1000 的- 2 - 混凝土污水管道。污水干线埋深在3.6 米左右，在填方路段，局部埋深在7 米左右。 2、雨水管道 在道路南侧设计 d800-d1000 雨水主管道，转输上游汇集的雨水，与道路北侧的 DN400 的雨水管道汇合，依据坡度，接入**外环现状防洪渠，雨水主干线埋深在2.7 米左右。 3、电力排管 在道路北侧新建 13 孔的电力排管，向道路两侧及路灯、道路景观供电，为道路两侧区域提供用电保证。电力排管埋深在1.1 米。 注意在交叉路口受预埋管线通道的影响，管线埋深相应增加，特殊管道进行了适当调整。 三、老管线分布情况及老管线改建 （一）污水老管线 1、污水检查井一座，位于道路桩号 k4+891 偏右27m 处，坐标：x4854836.9,y544018.07。 2、污水检查井一座（钢筋砼浇筑 1.5*2.5 米），位于道路桩号k4+044.4 偏右27.5 米处，ø400 砼管，管顶高程：836.391 米。坐标：x4854834.148,y543170.838. 3、污水检查井一座，位于道路桩号 k4+590.49 偏右66 米处，PE管ø200，井顶高程：839.785 米. 4、污水检查井一座，位于...
