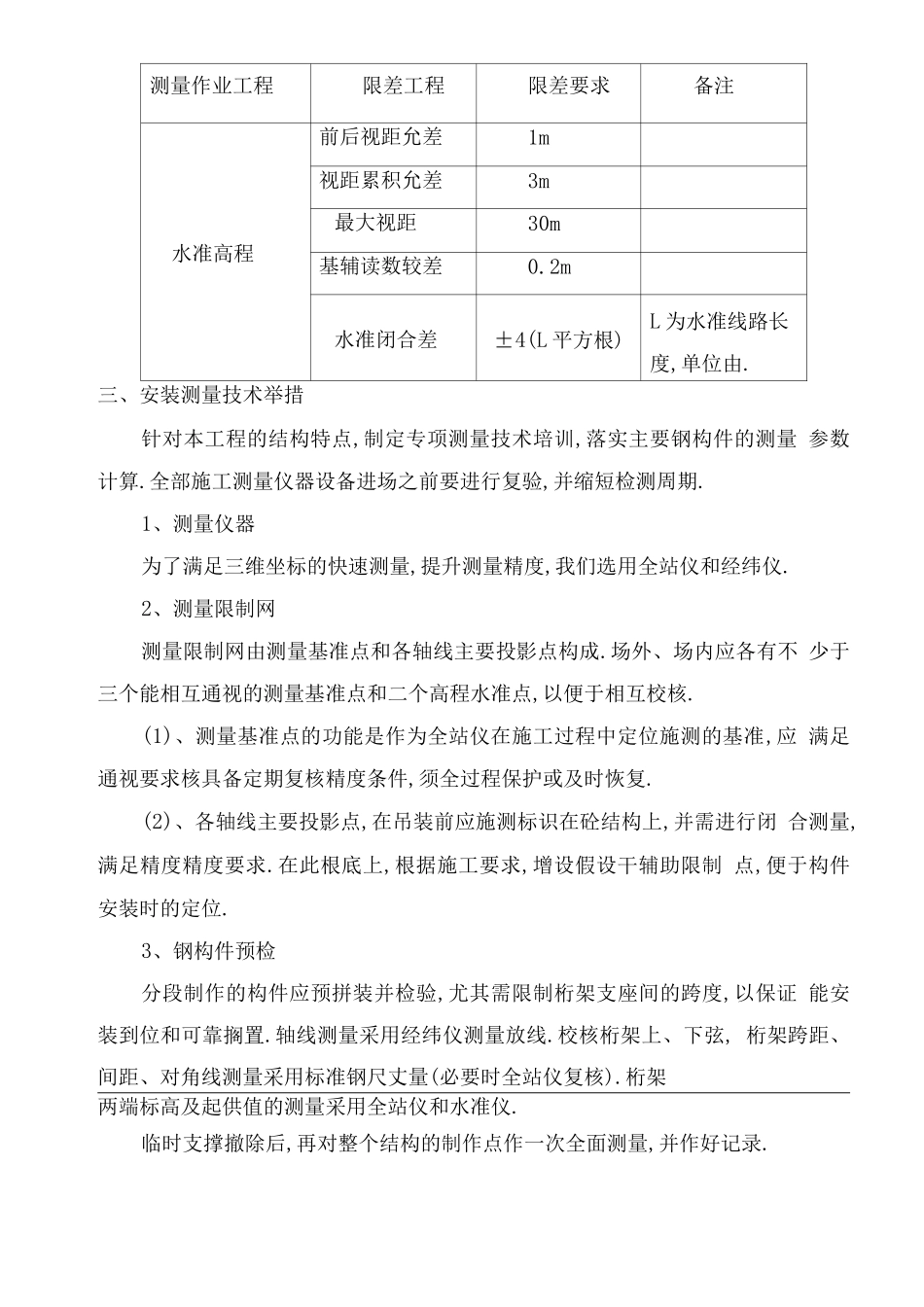

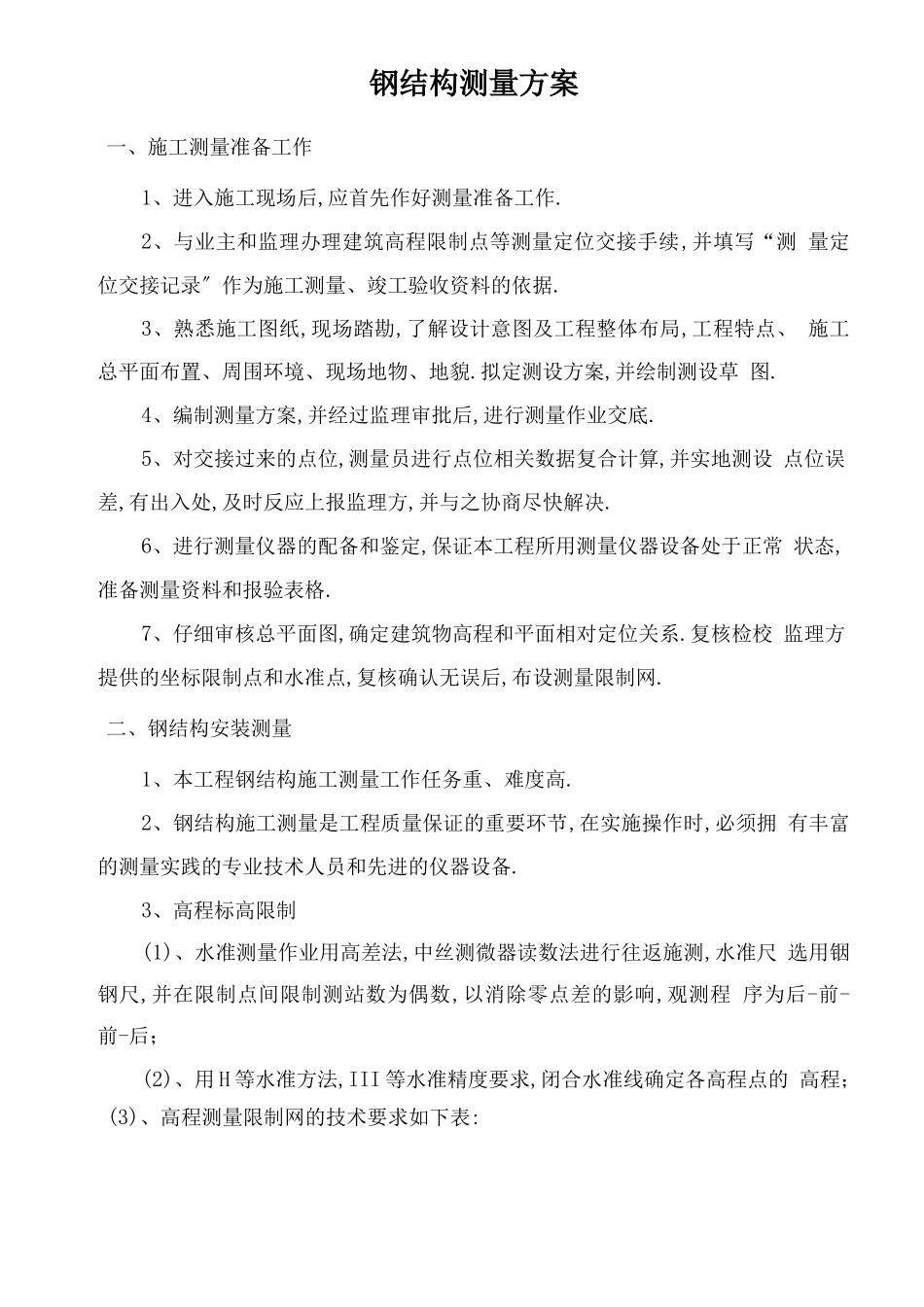

钢结构测量方案一、施工测量准备工作1、进入施工现场后,应首先作好测量准备工作.2、与业主和监理办理建筑高程限制点等测量定位交接手续,并填写“测 量定位交接记录〞作为施工测量、竣工验收资料的依据.3、熟悉施工图纸,现场踏勘,了解设计意图及工程整体布局,工程特点、 施工总平面布置、周围环境、现场地物、地貌.拟定测设方案,并绘制测设草 图.4、编制测量方案,并经过监理审批后,进行测量作业交底.5、对交接过来的点位,测量员进行点位相关数据复合计算,并实地测设 点位误差,有出入处,及时反应上报监理方,并与之协商尽快解决.6、进行测量仪器的配备和鉴定,保证本工程所用测量仪器设备处于正常 状态,准备测量资料和报验表格.7、仔细审核总平面图,确定建筑物高程和平面相对定位关系.复核检校 监理方提供的坐标限制点和水准点,复核确认无误后,布设测量限制网.二、钢结构安装测量1、本工程钢结构施工测量工作任务重、难度高.2、钢结构施工测量是工程质量保证的重要环节,在实施操作时,必须拥 有丰富的测量实践的专业技术人员和先进的仪器设备.3、高程标高限制(1)、水准测量作业用高差法,中丝测微器读数法进行往返施测,水准尺 选用铟钢尺,并在限制点间限制测站数为偶数,以消除零点差的影响,观测程 序为后-前-前-后；(2)、用 H 等水准方法,III 等水准精度要求,闭合水准线确定各高程点的 高程；(3)、高程测量限制网的技术要求如下表:测量作业工程限差工程限差要求备注水准高程前后视距允差1m视距累积允差3m最大视距30m基辅读数较差0.2m水准闭合差±4(L 平方根)L 为水准线路长 度,单位由.三、安装测量技术举措针对本工程的结构特点,制定专项测量技术培训,落实主要钢构件的测量 参数计算.全部施工测量仪器设备进场之前要进行复验,并缩短检测周期.1、测量仪器为了满足三维坐标的快速测量,提升测量精度,我们选用全站仪和经纬仪.2、测量限制网测量限制网由测量基准点和各轴线主要投影点构成.场外、场内应各有不 少于三个能相互通视的测量基准点和二个高程水准点,以便于相互校核.(1)、测量基准点的功能是作为全站仪在施工过程中定位施测的基准,应 满足通视要求核具备定期复核精度条件,须全过程保护或及时恢复.(2)、各轴线主要投影点,在吊装前应施测标识在砼结构上,并需进行闭 合测量,满足精度精度要求.在此根底上,根据施工要求,增设假设干辅助限制 点,便于构件安装时的定位.3、钢构件预检分段制作的构件应预拼装并检验,尤其需限制桁架支座间...
