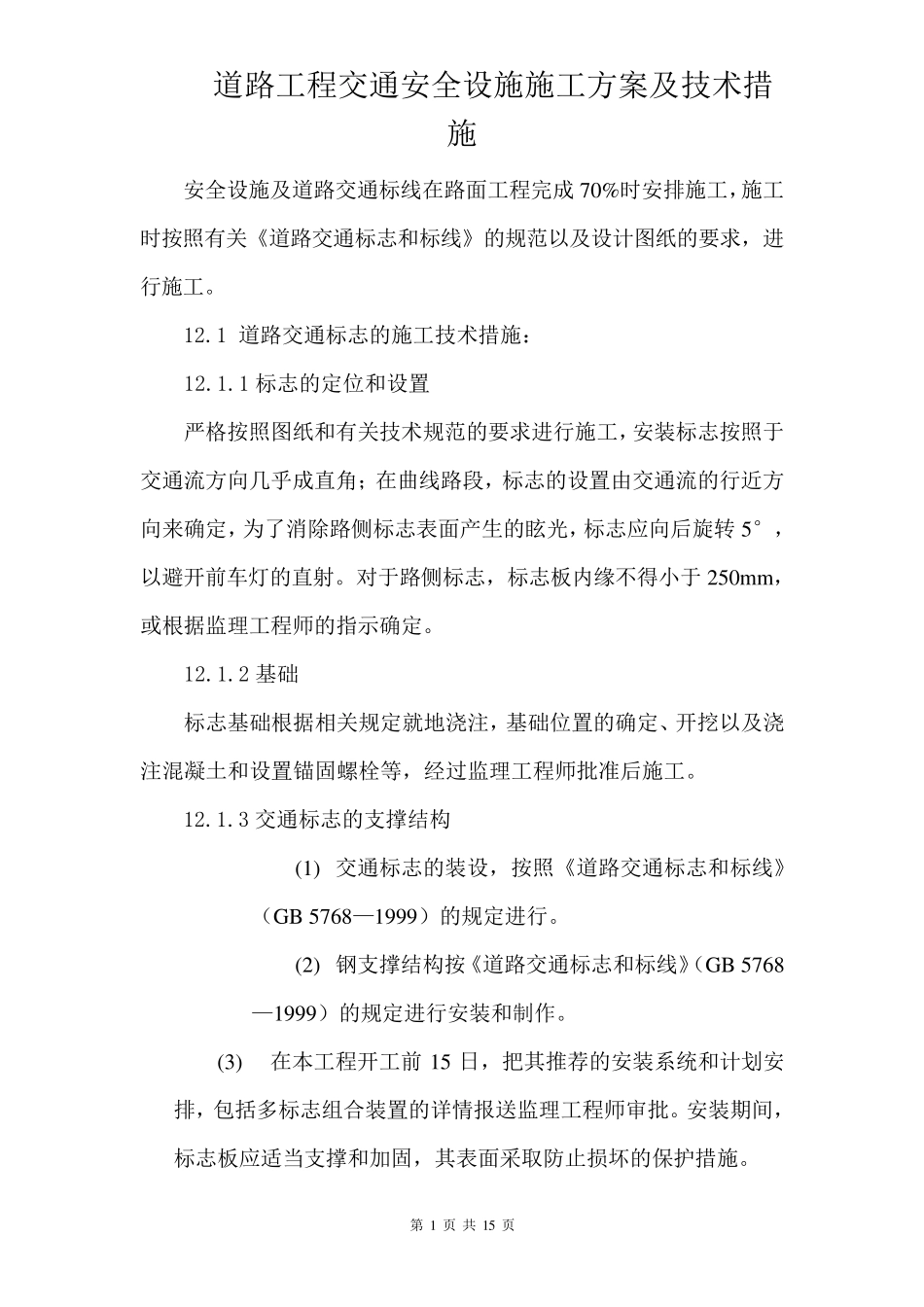

第 1 页 共 15 页 道路工程交通安全设施施工方案及技术措施 安全设施及道路交通标线在路面工程完成70%时安排施工，施工时按照有关《道路交通标志和标线》的规范以及设计图纸的要求，进行施工。 12.1 道路交通标志的施工技术措施： 12.1.1 标志的定位和设置 严格按照图纸和有关技术规范的要求进行施工，安装标志按照于交通流方向几乎成直角；在曲线路段，标志的设置由交通流的行近方向来确定，为了消除路侧标志表面产生的眩光，标志应向后旋转5°，以避开前车灯的直射。对于路侧标志，标志板内缘不得小于250mm，或根据监理工程师的指示确定。 12.1.2 基础 标志基础根据相关规定就地浇注，基础位置的确定、开挖以及浇注混凝土和设置锚固螺栓等，经过监理工程师批准后施工。 12.1.3 交通标志的支撑结构 (1) 交通标志的装设，按照《道路交通标志和标线》（GB 5768—1999）的规定进行。 (2) 钢支撑结构按《道路交通标志和标线》（GB 5768—1999）的规定进行安装和制作。 (3) 在本工程开工前 15 日，把其推荐的安装系统和计划安排，包括多标志组合装置的详情报送监理工程师审批。安装期间，标志板应适当支撑和加固，其表面采 取 防 止 损 坏 的保 护 措施。 第 2 页 共 15 页 (4) 标志中与铝合金或其他金属接触的所有钢材都加以保护，以避免钢材或铝合金的锈蚀，保护措施报请监理工程师认可。 12.1.4 道路交通标志的制作和安装 (1) 标志板面的制作 a. 交通标志的形状、图案和颜色严格按照《道路交通标志和标线》（GB 5768—1999）及图纸的规定执行。所有标志的汉字、汉语拼音字母、英文字、阿拉伯数字符合《道路交通标志和标线》（GB 5768—1999）的规定，不得采用其他字体。 b. 交通标志板面的图案、字符的平面布设，在施工前 3 个月做出样品，提交给监理工程师审批。标志采用全反光及反光膜的级别，符合图纸要求 c. 粘帖反光膜时，不允许采用手工操作或用溶剂激活粘结剂。在标志板面的最外层可涂保护层，如透明涂料等。 d. 反光膜尽可能减少拼接，当粘帖反光膜不可避免出现接缝时，使用反光膜产品的最大宽度进行拼接，接缝以搭接为主。当需要滚筒粘帖或丝网印 刷 时，可以平接，其间 隙 不得超 过1mm。距离 标志板边 缘 50mm 之 内 ，不得有拼接。 e. 当用反光膜拼接图案时，拼接处 应 有3~6mm 的重 叠 部 分 ；如果 监理工程师同 意 ，则 接缝间 隙 不得大于 ...
