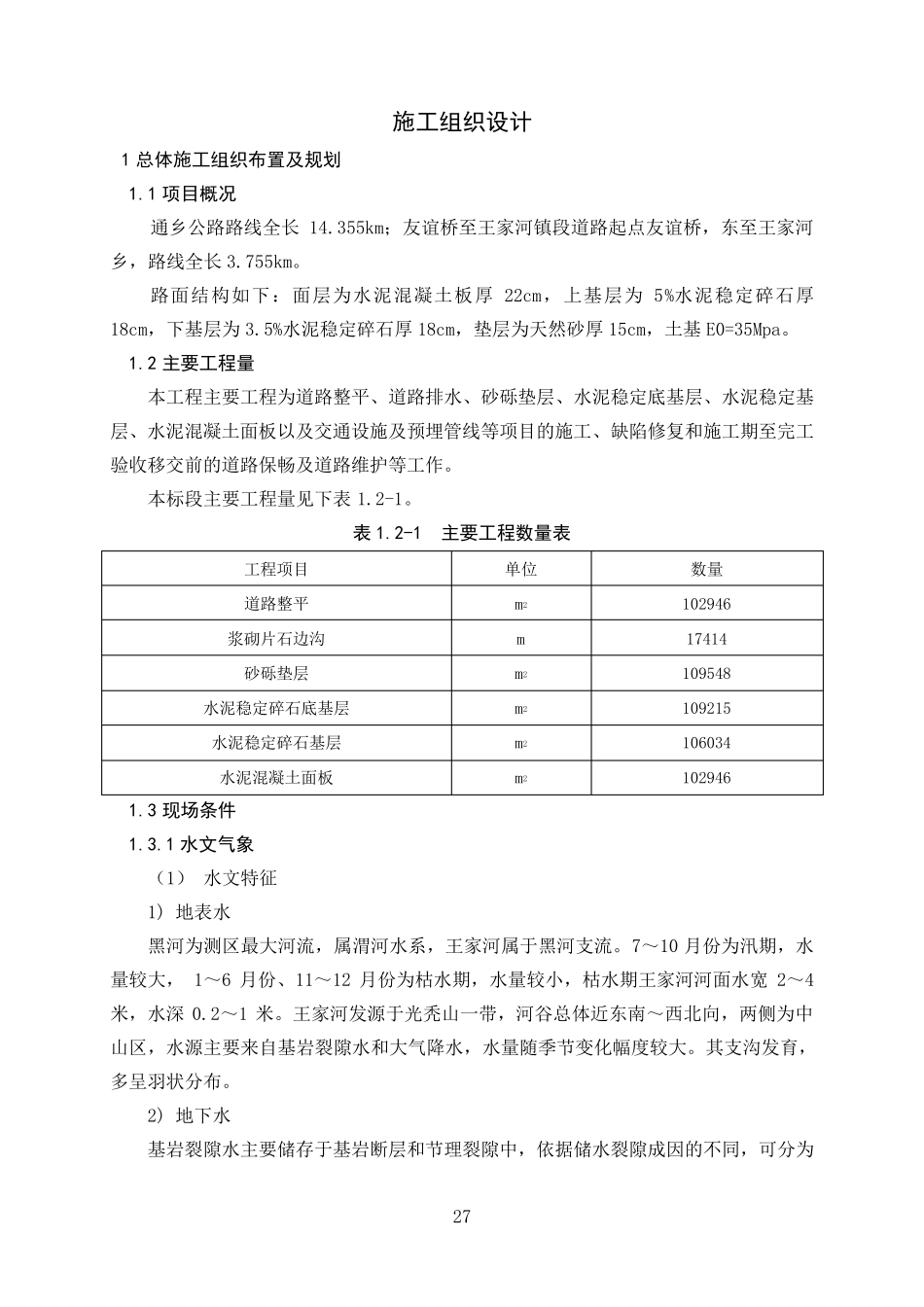

27 施工组织设计 1 总体施工组织布置及规划 1.1 项目概况 通乡公路路线全长14.355km；友谊桥至王家河镇段道路起点友谊桥，东至王家河乡，路线全长3.755km。 路面结构如下：面层为水泥混凝土板厚22cm，上基层为5%水泥稳定碎石厚 18cm，下基层为3.5%水泥稳定碎石厚18cm，垫层为天然砂厚15cm，土基E0=35Mpa。 1.2 主要工程量 本工程主要工程为道路整平、道路排水、砂砾垫层、水泥稳定底基层、水泥稳定基层、水泥混凝土面板以及交通设施及预埋管线等项目的施工、缺陷修复和施工期至完工验收移交前的道路保畅及道路维护等工作。 本标段主要工程量见下表 1.2-1。 表 1.2-1 主要工程数量表 工程项目 单位 数量 道路整平 m2 102946 浆砌片石边沟 m 17414 砂砾垫层 m2 109548 水泥稳定碎石底基层 m2 109215 水泥稳定碎石基层 m2 106034 水泥混凝土面板 m2 102946 1.3 现场条件 1.3.1 水文气象 （1） 水文特征 1) 地表水 黑河为测区最大河流，属渭河水系，王家河属于黑河支流。7～10 月份为汛期，水量较大， 1～6 月份、11～12 月份为枯水期，水量较小，枯水期王家河河面水宽 2～4米，水深 0.2～1 米。王家河发源于光秃山一带，河谷总体近东南～西北向，两侧为中山区，水源主要来自基岩裂隙水和大气降水，水量随季节变化幅度较大。其支沟发育，多 呈 羽 状 分 布 。 2) 地下水 基岩裂隙水主要储 存 于基岩断 层和节理 裂隙中，依 据 储 水裂隙成 因 的不 同 ，可 分 为 28 构造裂隙水、风化裂隙水及原生层理裂隙水。第四系松散堆积层孔隙水主要储存于冲、坡积层中。地下水埋深2～3m。 3)水质评价 沿线地表水与地下水水质较好，对混凝土无腐蚀性。 （2）气象特征 秦岭以北地区为南方湿润型与北方大陆型的过渡型气候，冬季寒冷，夏季凉爽，气温四季变化较大，6-10 月份为多雨期。年平均气温 12.7℃，极端最高气温40.6℃，极端最低气温-20.2℃，年平均降水量 818.5mm，年平均蒸发量 985mm，最大风速 13m/s,最大积雪厚度 20cm ；土壤最大冻结深度 24cm。 1.3.2 工程地质 (1) 地层岩性 1）新生界第四系全新统：坡积碎石土、冲积卵石土。 2）新生界第四系上更新统冲积卵石土：板岩、砂岩、千枚岩等。 3）上古生界泥盆系上统：板岩夹砂岩、千枚岩。 4）加里东期侵入岩：花岗岩、辉长岩。 5）构造片岩。 (2) 地质构造与地震 工程区在大地构造单元上属于华北地...
