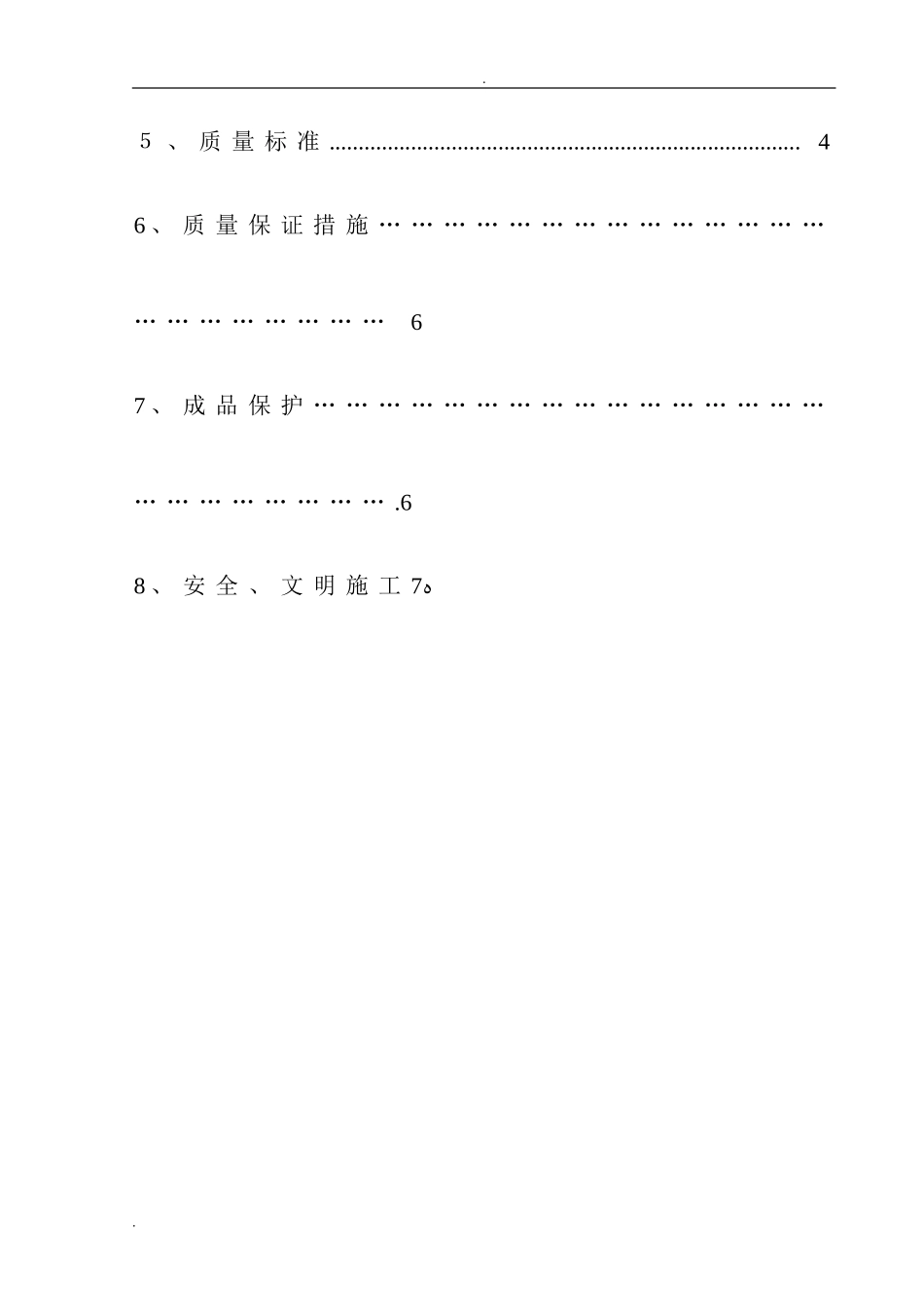

.北京丽泽桥回迁房项目矿棉吸音板吊顶施工方案北京胜美龙建筑装饰工程有限公司２０12年3月１7日目录1、编制依据.................................................................................１２、工程概况.................................................................................13、施工准备ﻩ1４、施工工艺及方法................................................................2..５、质量标准.................................................................................46、质量保证措施…………………………………………………………67、成品保护……………………………………………………………….68、安全、文明施工ﻩ7..1、编制依据１.1施工图纸图纸名称图纸内容设计单位１．2主要规范、规程序号规范、规程名称规范规程编号1建筑装饰装修工程质量验收规范GB５0210-2００22建筑机械使用安全技术规程JGJ3３-20０1３施工现场临时用电安全技术规范JGJ46-2005４建筑工程施工质量验收统一标准GB5０３00－20015建筑施工安全检查评定标准JGＪ５9-9９２、工程概况2.1工程简介序号项目内容1工程名称丽泽桥回迁房项目２工程地址丰台区丽泽桥西南角3建设单位4设计单位５监理单位6施工单位中建一局集团第五建筑有限公司吊顶施工严格执行国家标准，以确工程质量及装饰..效果。3、施工准备3.1技术准备首先由项目部组织有关工程师、项目部技术负责人、工长一同进行技术评审研究,审查施工图和有关的设计资料。最后技术负责人汇总列出存在问题不详之处,工程施工特点、难点,并提出相应的解决措施,工艺特点及技术要领，从而使项目部能够按照设计图的要求顺利进行施工并达到业主的最终要求。明确工期（据实际情况排定）分列工程所用的主、辅材、机械设备和人员安排，并落实供货期及人力资源调配方案。采用测量仪器精确抄平，准确定位,严格控制标高，并计算材料的合理搭配。3.2机械、材料准备计划1、材料准备轻钢龙骨、配件、吊杆、膨胀螺栓、矿棉板等,进场检验合格，有出厂合格证及材料质量证明。2、测量器具根据本工程特点本工程计量器具需要如下表所示:序号名称规格精度数量备注1经纬仪KDT２1台2水准仪/塔尺DS11台3卷尺５０米/５米5把4激光扫平仪1台3.3现场准备1、在所要吊顶的范围内,机电安装均已施工完毕，各种管线均已试压合格,且已经过隐蔽验收。２、已确定灯位、通风口及各种照明孔口的位置。３、顶棚罩面板安装前,应作完墙、地湿作业工程项目。4、搭好顶棚施工操作平台架子。5、轻钢骨架顶棚在大面积施工前,应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理,经鉴定后再大面积施工。4、施工工艺及方法4.１工艺流程..弹线→安装吊杆→安装主龙骨→安装边龙骨→弱电、综合布线敷设→隐蔽检查→安装次龙骨及矿棉板→成品保护→分项、检验批验收4.２施工工艺１、弹线:根据吊顶设计标高、楼层标高控制线,弹吊顶标高线作为安装的标准线,并以此检测室内净空是否满足设计要求高度。2、安装吊杆:根据施工图纸要求确定吊杆的位置,吊杆采用直径φ８的钢筋制作,刷防锈漆，吊点间距900~1200mm，吊杆距墙边距离≤３00ｍm开始设置，当吊顶与设备相遇时需增设吊杆。安装时下端套丝后与吊件连接。安装完毕的吊杆端头外露长度不小于3mｍ。3、安装主龙骨:一般采用C3８龙骨，吊顶主龙骨间距为900～１2００mm。安装主龙骨时,应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝,并根据要求吊顶起拱l／2OO,随时检查龙骨的平整度。房间内主龙骨沿灯具的长方向排布,注意避开灯具位置;走廊内主龙骨沿走廊短方向排布。4、安装次龙骨：配套次龙骨选用烤漆Ｔ型龙骨,间距与板横向规格同,将次龙骨通过挂件吊挂在大龙骨上。5、安装边龙骨：采用L型边龙骨,与墙体用塑料胀管自攻螺钉固定,固定间距2０0mm。6、隐蔽检查:在水电安装、试水、打压完毕后,应对龙骨进行隐蔽检查,合格后方可进入下道工序。7、安装饰面板：矿棉板选用认可的规格形式，明龙骨矿棉板直接搭在T型烤漆龙骨上即可。随安板随安配套的小龙骨，安装时操作工人须藏白手套，以防止污染。6０0×600mm矿棉板安装详图...
