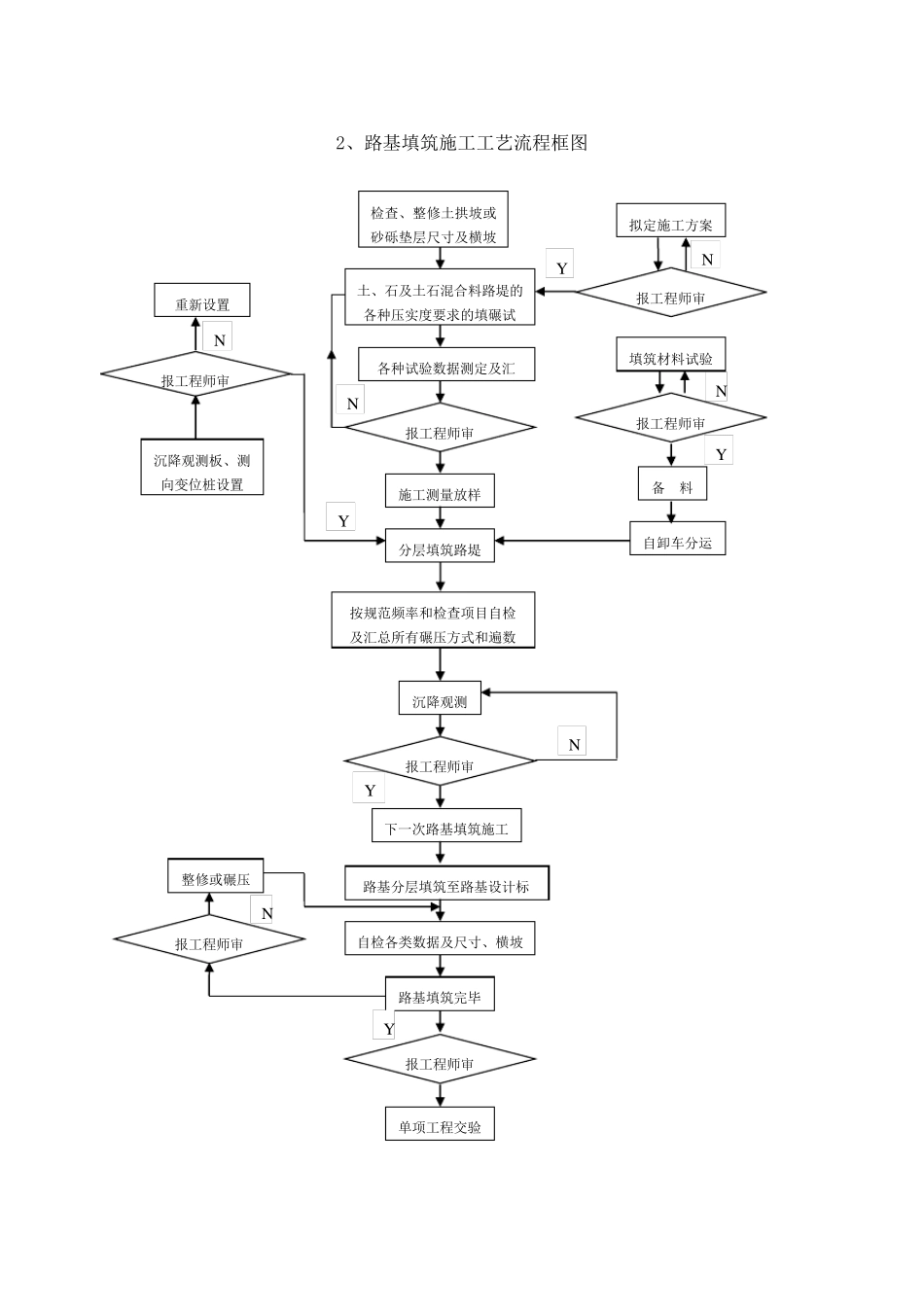

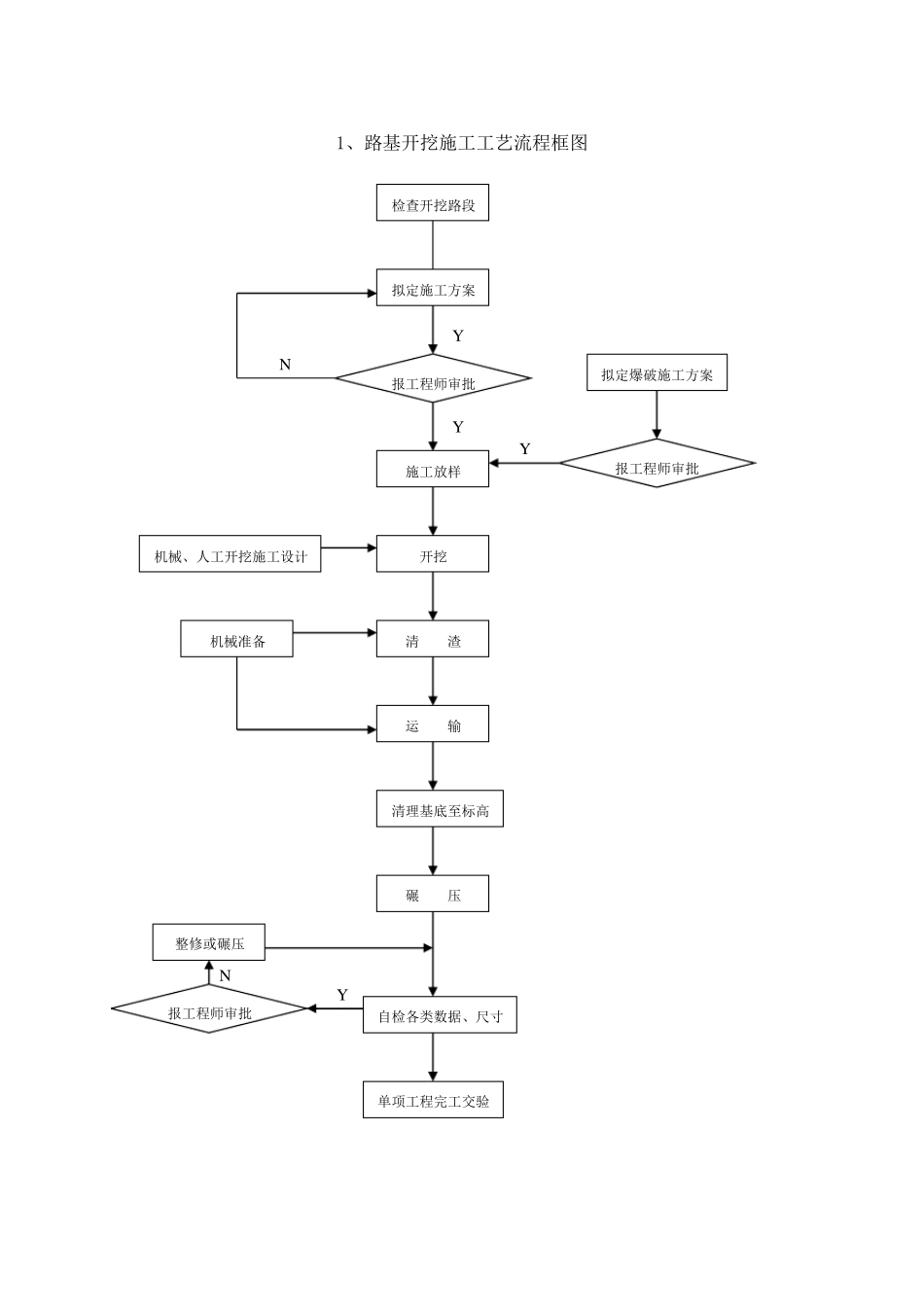

1、路基开挖施工工艺流程框图 检查开挖路段 拟定施工方案 施工放样 清 渣 清理基底至标高 碾 压 运 输 开挖 报工程师审批 单项工程完工交验 自检各类数据、尺寸 拟定爆破施工方案 报工程师审批 机械准备 机械、人工开挖施工设计 整修或碾压 报工程师审批 N Y Y Y N Y 2、路基填筑施工工艺流程框图 拟定施工方案 报工程师审报工程师审填筑材料试验 备 料 自卸车分运 检查、整修土拱坡或砂砾垫层尺寸及横坡 土、石及土石混合料路堤的各种压实度要求的填碾试各种试验数据测定及汇沉降观测板、测向变位桩设置 按规范频率和检查项目自检及汇总所有碾压方式和遍数报工程师审报工程师审报工程师审报工程师审报工程师审重新设置 施工测量放样 自检各类数据及尺寸、横坡 下一次路基填筑施工 路基分层填筑至路基设计标分层填筑路堤 沉降观测 整修或碾压 路基填筑完毕 单项工程交验 Y Y Y N N N N N Y N Y 3 、挡土墙施工工艺流程图 施工准备 测量放线 基础开挖 基地检查 配比选取 基础砌筑 石料准备 墙体砌筑 勾缝 养护 4、 水泥稳定碎石基层施工工艺图框 下承层准备 测量放样 摊铺机就位备 摊铺 碾压 养生 检测 下道工序 检查验收 清扫下承层 取样制件 挂钢丝 控制含水量 配合比控制 拌料 运料 压实度检测 5 、级配碎石基层施工工艺图框 级配碎石 水泥 水 拌和机和混合料 商砼站 运输 混合料质量检验 垫层验收与清理 施工放样 摊铺机就位 级配碎石摊铺 碾压 养生 培路肩材料 检查与修整 压实度高程平整度检测 6、沥青混凝土施工工艺图 检查验收路面基层 施工准备 测量放样 混合料拌和 取样检查骨料配合比、石油比 混合料运输 摊铺 碾压 封闭交通至路面完全冷却到常温以下 温度控制 砼试件制作 7、水泥混凝土路面施工工艺框图 测量放样 下基层 支立模板 摊铺砼混合料 刮平振实 抹 光 洒水养护 按规定时间切缝 刻 纹 灌注填缝料 检查验收 安放网片钢筋、加强 筋、拉杆、传力杆 制作砼试块 运输砼混合料 拌和混合料 确定砼配合比 原材料试验 8 、湿喷桩施工工艺框图 场 地 清 理 布 设 桩 位 钻 机 就 位 预 搅 下 沉 喷浆撑搅拌提升 重复搅拌提升 成 桩 钻 机 移 位 回填石灰土夯实 配制浆液 确定水泥用量 机 具 准 备 测 量 放 样 9 、预应力管桩施工流程图 管桩进场 ...
