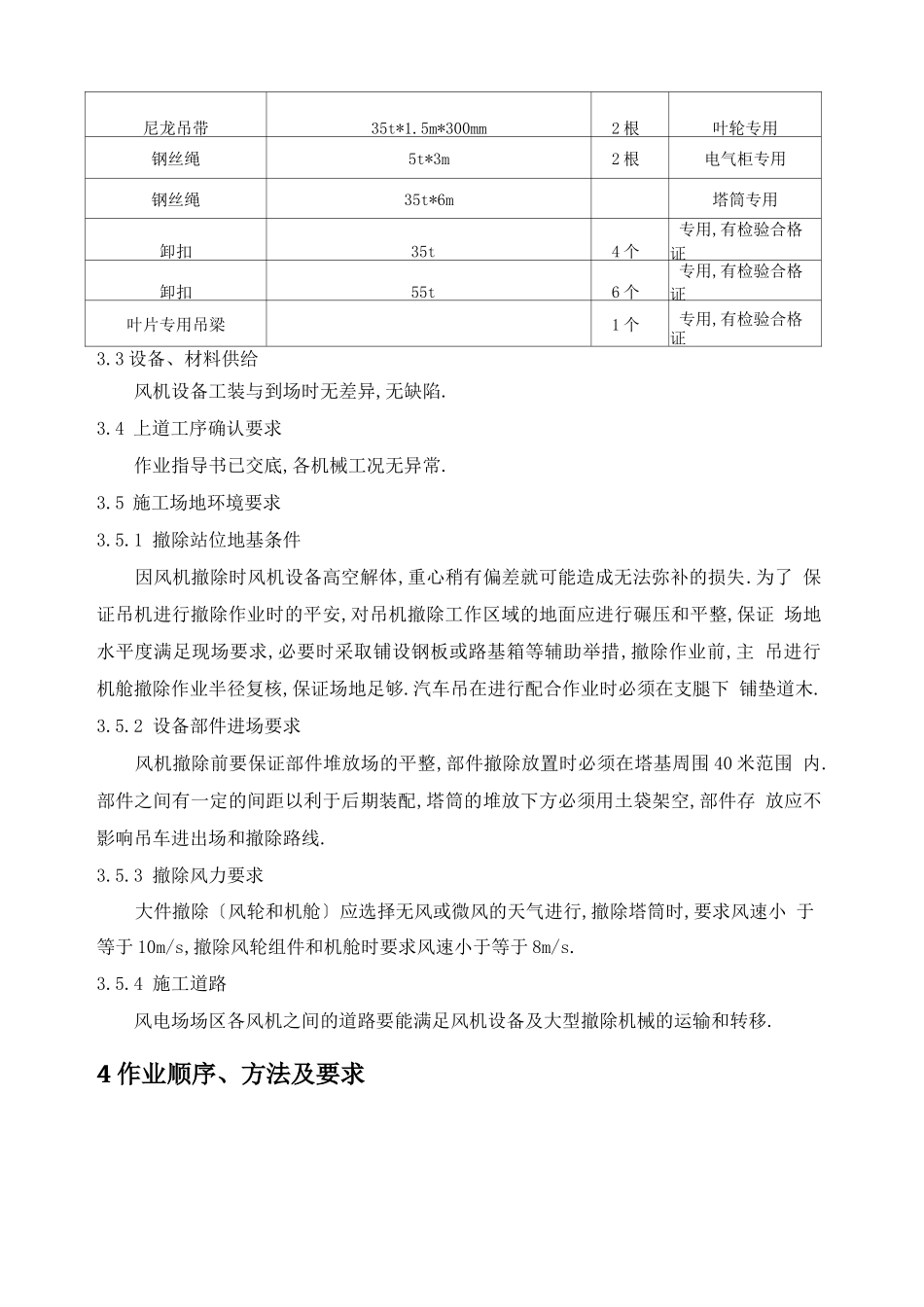

1 编制依据1.1华电宁东三期风电场风电工程招标文件；1.2华电宁东三期风电场风电工程施工组织设计；1.3华电宁东三期风电场风电工程相关图纸及资料；1.4?1.5MW 型风力发电机组风场安装手册?〔华创风电产业集团〕；1.5?利勃海尔 LTM1500 吨〔500T〕汽车起重机说明书?；1.6?QY70〔70t〕液压式汽车起重机说明书?；1.7?QY70〔70t〕液压式汽车起重机说明书?；1.8?电力建设平安工作规程?DL 6509.1-2021；1.9现场实地踏勘.2 作业概况及主要工作量2.1作业概况因华宁东电场三期 93#风机移位,经业主委托,对 93#风机实施撤除作业.撤除机 型为：华创 1.5MW 型风力发电机组.根底中央线高度为 70m.撤除机具选择利勃海尔 LTM1500 吨〔500T〕汽车起重机作为风机撤除的主要撤除机 具,选择徐工 QY70 〔70t〕液压式汽车起重机、QY70 〔70t〕液压式汽车起重机〔QY70 〔70t〕汽车吊〕作为风机撤除的辅助机械,主要用于设备的地面卸车、搬运、组合及 抬吊等.2.2主要工作量华电定边王盘山风电工程单机主要撤除工作量详见下表所示:MY1.5MW 风机主要部件外形尺寸序号部件名称规格重量备注1底部塔筒23.15m53t2中部塔筒22.25m35t3顶段塔筒22.8m24t4机舱58t5轮毂组装37t6叶片40.2m6.5t3 撤除作业必备条件〔施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供给;施工场地,环境要求；上道工序确认要求等〕3.1 施工人员配备及资格要求主要施工人员配备如下表所示工种数量备注起重机司机6 人持证上岗起重工2 人持证上岗平安员1 人持证上岗技术员1 人3.2 主要机具、工器具配备撤除用主要机具及工器具配备如下表所示:名称规格数量备注液压汽车式起重机利勃海尔 LTM1500 吨〔500T〕1 台主吊液压汽车式起重机徐工 QY70〔70t〕1 台液压汽车式起重机徐工 QY70〔70t〕1 台辅助机具尼龙吊带30t*4.6m、30t*5m4 根各两根、机舱专用尼龙吊带10t*10m3 根卸轮毂专用尼龙吊带35t*1.5m*300mm2 根叶轮专用钢丝绳5t*3m2 根电气柜专用钢丝绳35t*6m塔筒专用卸扣35t4 个专用,有检验合格证卸扣55t6 个专用,有检验合格证叶片专用吊梁1 个专用,有检验合格证3.3 设备、材料供给风机设备工装与到场时无差异,无缺陷.3.4 上道工序确认要求作业指导书已交底,各机械工况无异常.3.5 施工场地环境要求3.5.1 撤除站位地基条件因风机撤除时风机设备高空解体,重心稍有偏差就可能造成无法弥补的损失.为了 保证吊机进行撤除作业时的平安,对吊机撤除工...
