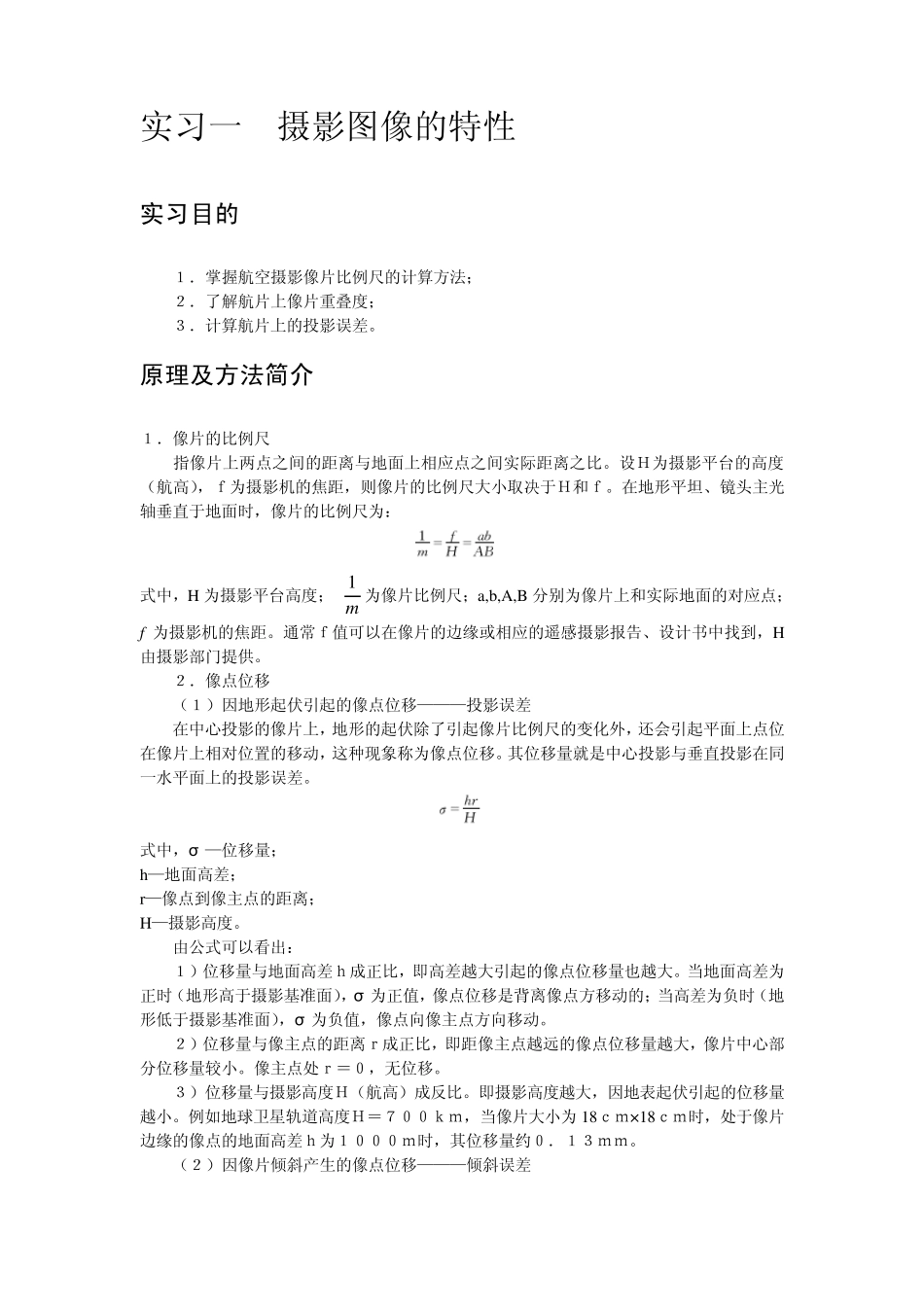

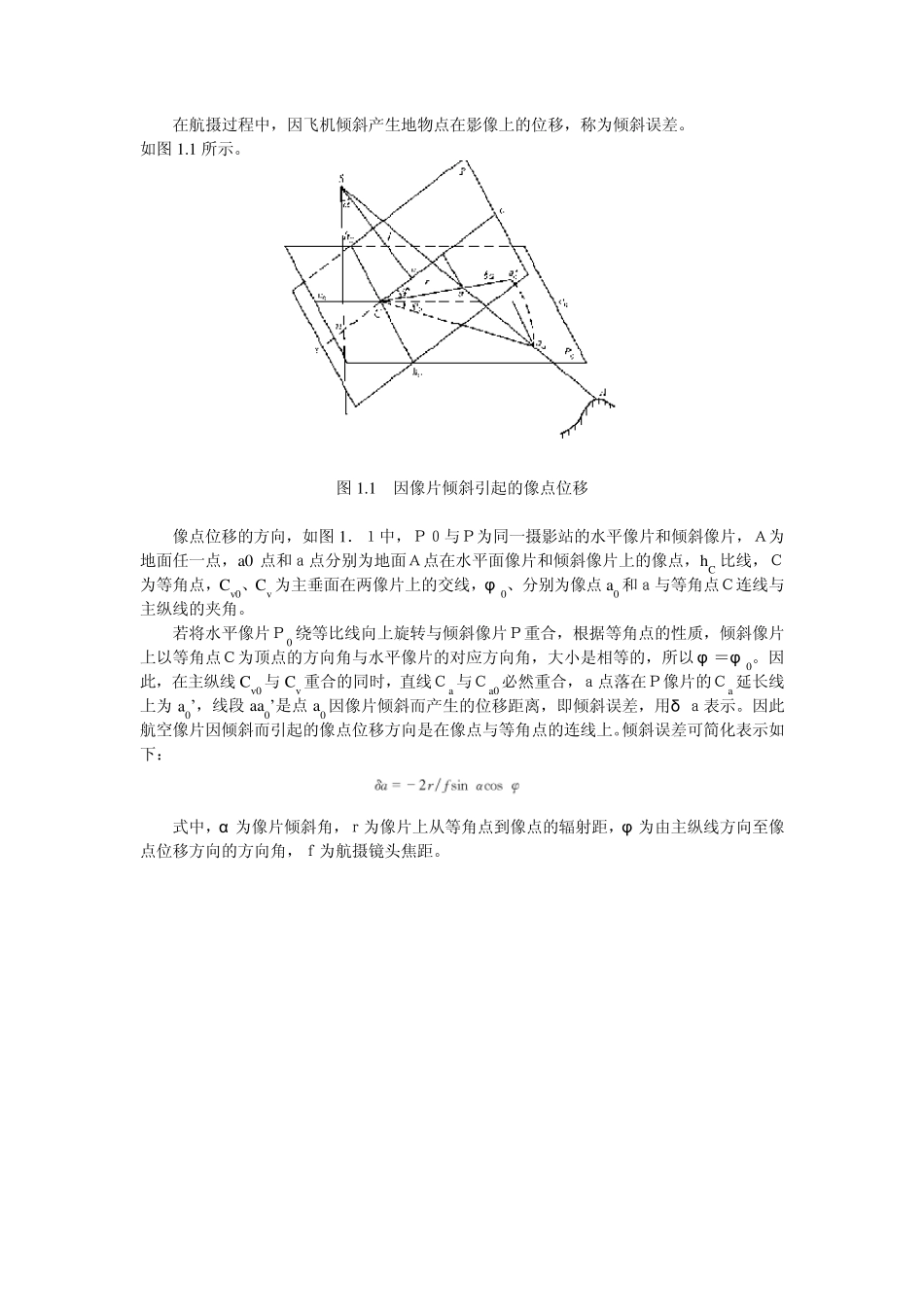

《遥感技术与应用》 实习指导书 成都理工大学信息工程学院 程先琼 2 0 0 6 .9 实习一 摄影图像的特性 实习目的 １．掌握航空摄影像片比例尺的计算方法； ２．了解航片上像片重叠度； ３．计算航片上的投影误差。 原理及方法简介 １．像片的比例尺 指像片上两点之间的距离与地面上相应点之间实际距离之比。设Ｈ为摄影平台的高度（航高），ｆ为摄影机的焦距，则像片的比例尺大小取决于Ｈ和ｆ。在地形平坦、镜头主光轴垂直于地面时，像片的比例尺为： 式中，H 为摄影平台高度； m1为像片比例尺；a,b,A,B 分别为像片上和实际地面的对应点；f 为摄影机的焦距。通常ｆ值可以在像片的边缘或相应的遥感摄影报告、设计书中找到，H由摄影部门提供。 ２．像点位移 （１）因地形起伏引起的像点位移———投影误差 在中心投影的像片上，地形的起伏除了引起像片比例尺的变化外，还会引起平面上点位在像片上相对位置的移动，这种现象称为像点位移。其位移量就是中心投影与垂直投影在同一水平面上的投影误差。 式中，σ —位移量； h—地面高差； r—像点到像主点的距离； H—摄影高度。 由公式可以看出： １）位移量与地面高差ｈ成正比，即高差越大引起的像点位移量也越大。当地面高差为正时（地形高于摄影基准面），σ 为正值，像点位移是背离像点方移动的；当高差为负时（地形低于摄影基准面），σ 为负值，像点向像主点方向移动。 ２）位移量与像主点的距离ｒ成正比，即距像主点越远的像点位移量越大，像片中心部分位移量较小。像主点处ｒ＝０，无位移。 ３）位移量与摄影高度Ｈ（航高）成反比。即摄影高度越大，因地表起伏引起的位移量越小。例如地球卫星轨道高度Ｈ＝７００ｋｍ，当像片大小为18ｃｍ× 18ｃｍ时，处于像片边缘的像点的地面高差ｈ为１０００ｍ时，其位移量约０．１３ｍｍ。 （２）因像片倾斜产生的像点位移———倾斜误差 在航摄过程中，因飞机倾斜产生地物点在影像上的位移，称为倾斜误差。 如图1.1 所示。 图1.1 因像片倾斜引起的像点位移 像点位移的方向，如图1．１中，Ｐ０与Ｐ为同一摄影站的水平像片和倾斜像片，Ａ为地面任一点，a0 点和ａ点分别为地面Ａ点在水平面像片和倾斜像片上的像点，hC 比线，Ｃ为等角点，Cv0、Cv 为主垂面在两像片上的交线，φ 0、分别为像点a0 和ａ与等角点Ｃ连线与主纵线的夹角。 若将水平像片Ｐ0 绕等比线向上旋转与倾斜像片Ｐ重合，根据等角点的性质，倾...
