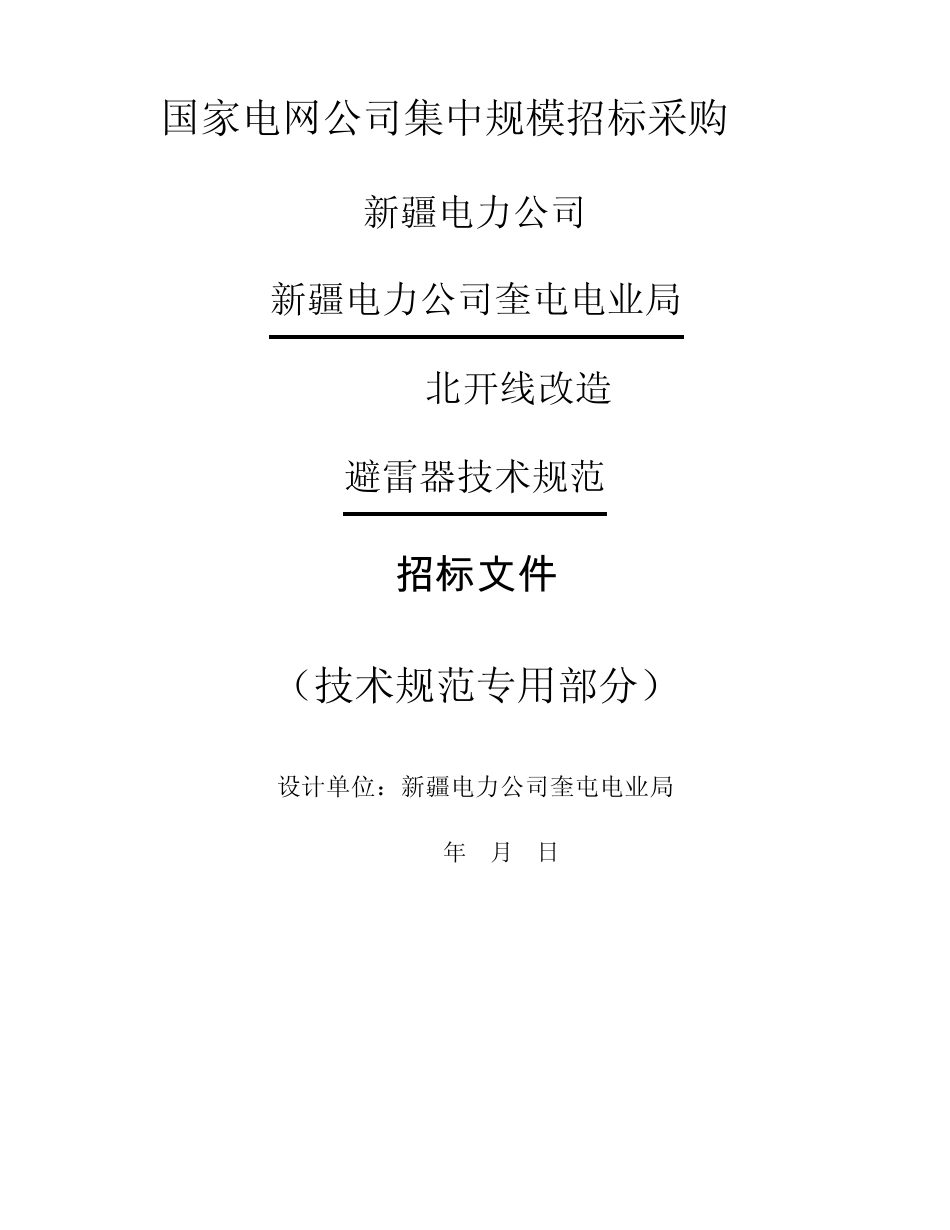

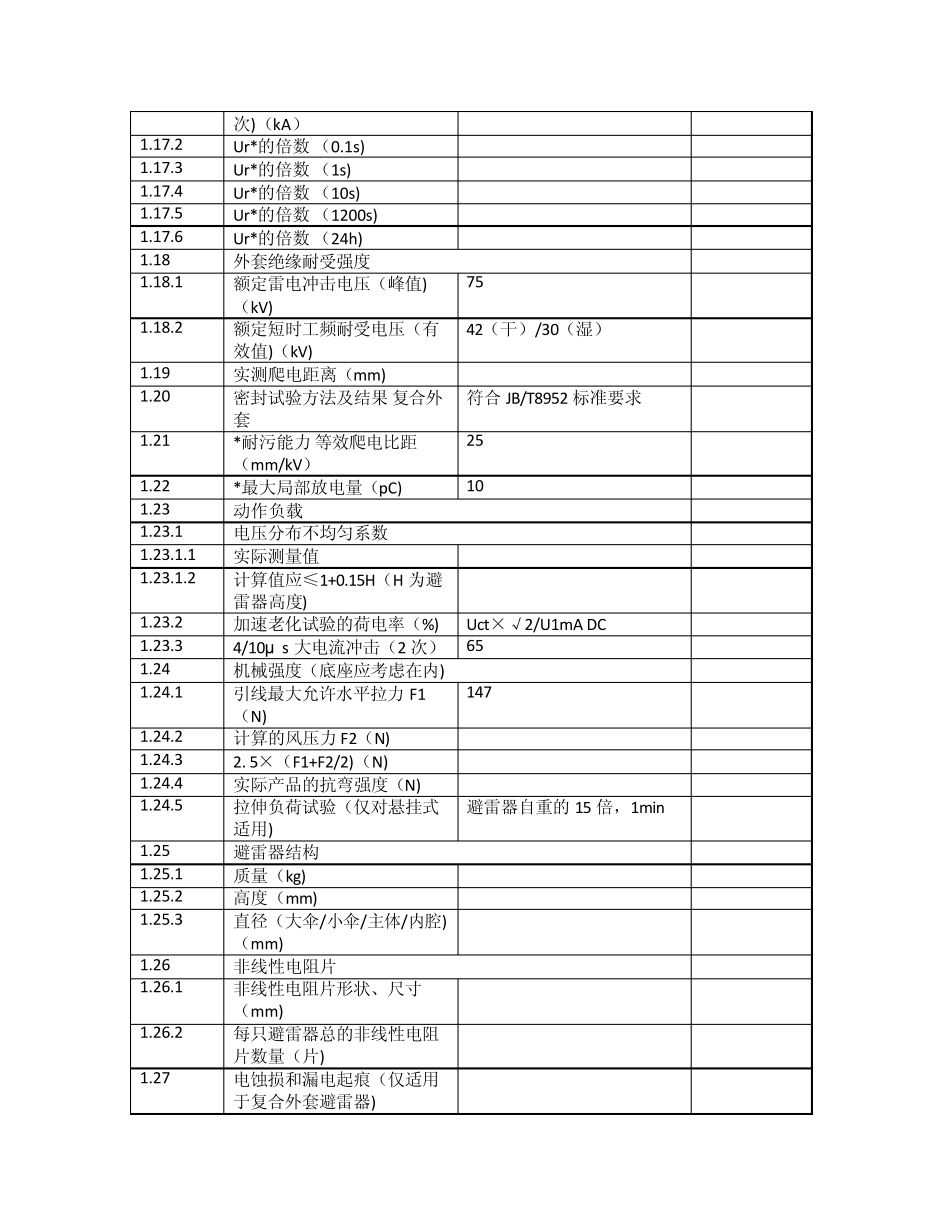

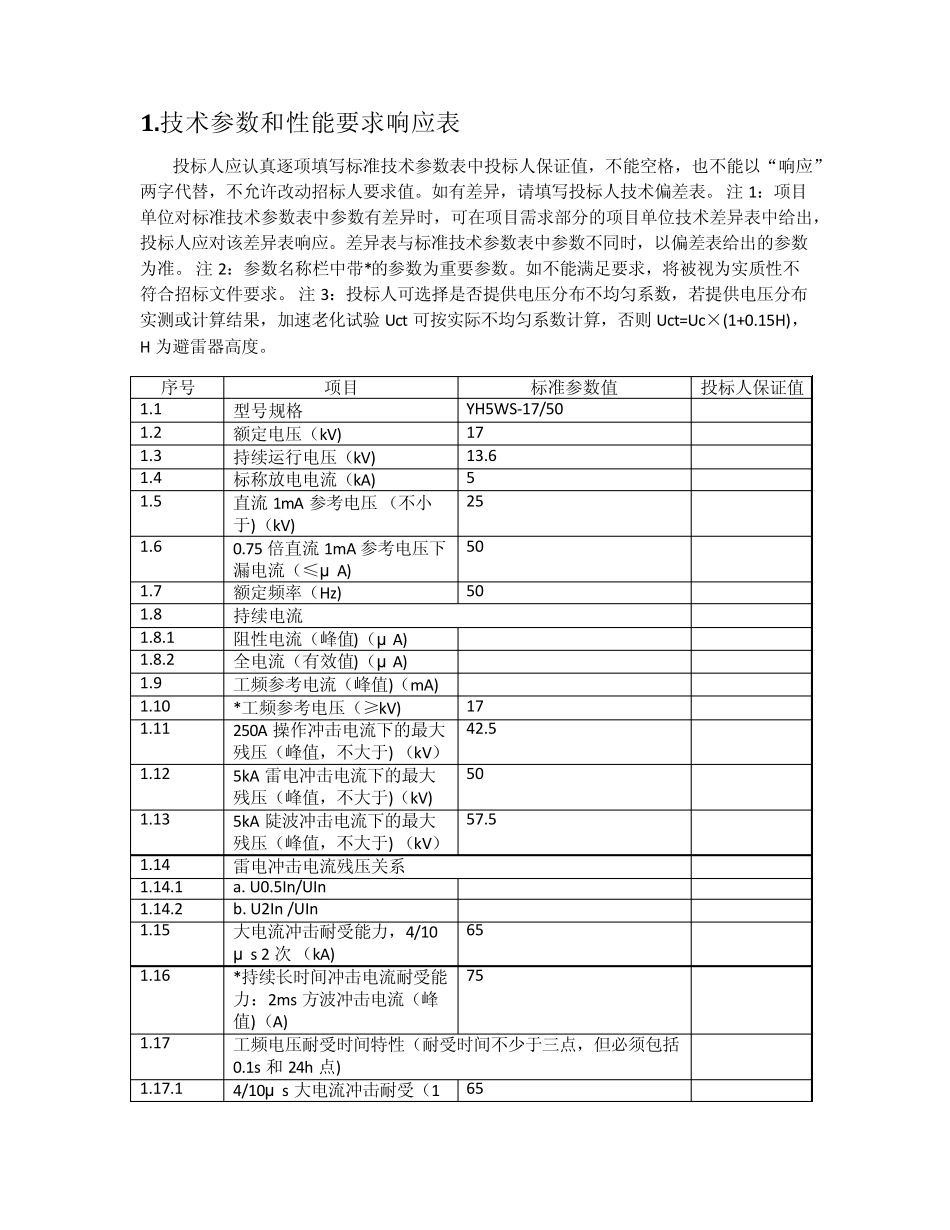

国家电网公司集中规模招标采购 新疆电力公司 新疆电力公司奎屯电业局 10kV北开线改造 避雷器技术规范 招 标 文 件 （技术规范专用部分） 设计单位：新疆电力公司奎屯电业局 2012年 1月 7日 1 .技术参数和性能要求响应表 投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写投标人技术偏差表。 注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以偏差表给出的参数为准。 注2：参数名称栏中带*的参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。 注3：投标人可选择是否提供电压分布不均匀系数，若提供电压分布实测或计算结果，加速老化试验Uct 可按实际不均匀系数计算，否则Uct=Uc×(1+0.15H)，H 为避雷器高度。 序号 项目 标准参数值 投标人保证值 1.1 型号规格 YH5WS-17/50 1.2 额定电压（kV) 17 1.3 持续运行电压（kV) 13.6 1.4 标称放电电流（kA) 5 1.5 直流 1mA 参考电压 （不小于)（kV) 25 1.6 0.75 倍直流 1mA 参考电压下漏电流（≤μ A) 50 1.7 额定频率（Hz) 50 1.8 持续电流 1.8.1 阻性电流（峰值)（μ A) 1.8.2 全电流（有效值)（μ A) 1.9 工频参考电流（峰值)（mA) 1.10 *工频参考电压（≥kV) 17 1.11 250A 操作冲击电流下的最大残压（峰值，不大于) （kV） 42.5 1.12 5kA 雷电冲击电流下的最大残压（峰值，不大于)（kV) 50 1.13 5kA 陡波冲击电流下的最大残压（峰值，不大于) （kV） 57.5 1.14 雷电冲击电流残压关系 1.14.1 a. U0.5In/UIn 1.14.2 b. U2In /UIn 1.15 大电流冲击耐受能力，4/10μ s 2 次 （kA) 65 1.16 *持续长时间冲击电流耐受能力：2ms 方波冲击电流（峰值)（A) 75 1.17 工频电压耐受时间特性（耐受时间不少于三点，但必须包括0.1s 和24h 点) 1.17.1 4/10μ s 大电流冲击耐受（165 次)（kA） 1.17.2 Ur*的倍数 （0.1s) 1.17.3 Ur*的倍数 （1s) 1.17.4 Ur*的倍数 （10s) 1.17.5 Ur*的倍数 （1200s) 1.17.6 Ur*的倍数 （24h) 1.18 外套绝缘耐受强度 1.18.1 额定雷电冲击电压（峰值)（kV) 75 1.18.2 额定短时工频耐受电压（有效值)（kV) 42（干）/30（湿） 1.19 ...
