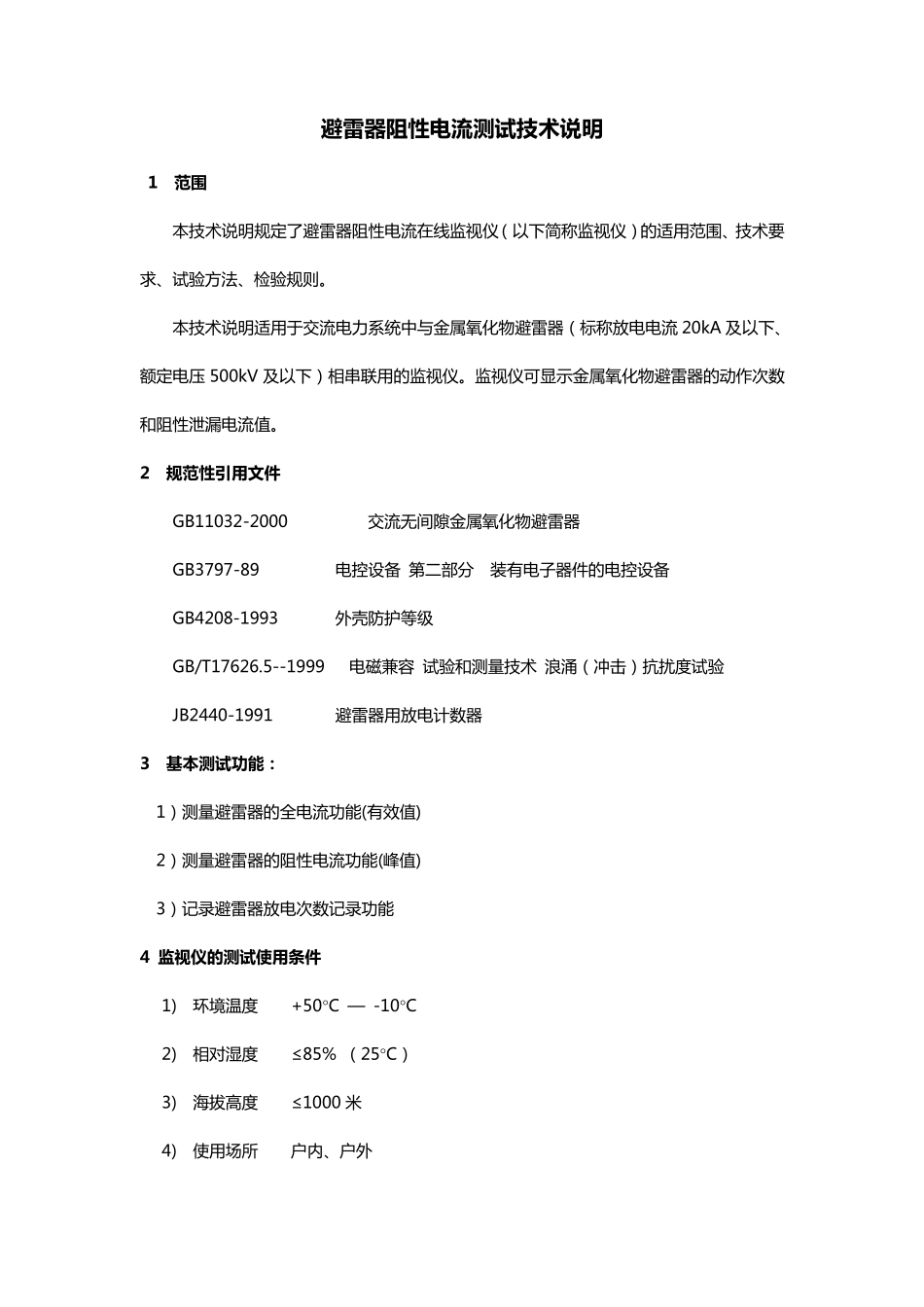

避 雷 器 阻 性 电 流 测 试 技 术 说 明 1 范 围 本 技 术 说 明 规 定 了 避 雷 器 阻 性 电 流 在 线 监 视 仪 （ 以 下 简 称 监 视 仪 ） 的 适 用 范 围 、技 术 要求 、试 验 方 法 、检 验 规 则 。 本 技 术 说 明 适 用 于 交 流 电 力 系 统 中 与 金 属 氧 化 物 避 雷 器 （ 标 称 放 电 电 流 20kA 及 以 下 、额 定 电 压 500kV 及 以 下 ） 相 串 联 用 的 监 视 仪 。 监 视 仪 可 显 示 金 属 氧 化 物 避 雷 器 的 动 作 次 数和 阻 性 泄 漏 电 流 值 。 2 规 范 性 引 用 文 件 GB11032-2000 交 流 无 间 隙 金 属 氧 化 物 避 雷 器 GB3797-89 电 控 设 备 第 二 部 分 装 有 电 子 器 件 的 电 控 设 备 GB4208-1993 外 壳 防 护 等 级 GB/T17626.5--1999 电 磁 兼 容 试 验 和 测 量 技 术 浪 涌 （ 冲 击 ） 抗 扰 度 试 验 JB2440-1991 避 雷 器 用 放 电 计 数 器 3 基 本 测 试 功 能 ： 1） 测 量 避 雷 器 的 全 电 流 功 能 (有 效 值 ) 2） 测 量 避 雷 器 的 阻 性 电 流 功 能 (峰 值 ) 3） 记 录 避 雷 器 放 电 次 数 记 录 功 能 4 监 视 仪的测 试 使用 条件 1) 环 境 温 度 +50°C — -10°C 2) 相 对 湿 度 ≤85% （ 25°C） 3) 海 拔 高 度 ≤1000 米 4) 使 用 场 所 户 内 、户 外 5) 耐 太 阳 光 辐 射 6) 被 检 测 系 统 电 源 频 率 ： 50HZ 48-52HZ 60HZ 58-62HZ 7) 可 使 用 在 高 电 场 场 合 5 仪器特性指标： 1） 测 量 精 度 ： 全 电 流 Ix（ 有 效 值 ） 测 量 精 度 ±3.0% 阻 性 电 流 Ir（ 峰 值 ） 测 量 精 度 ±10.0% 2） 泄 漏 电 流 测 量 有 效 范 围 : 0.1 — 5.0 mA 3） 放 电 电 流 次 数 记 录 动 作 电 流 ： 30A — 10KA 4) 电 流 传 感 器 标 称 放 电 电 流 下 残 压 : 10KA 等 级 ≤1500V 20KA 等 级 ≤2500V 5) 工 作 电 源 : 24VDC±10%(仅 对 有 源 仪 器 适 用 ) 6) 监 视 仪...
