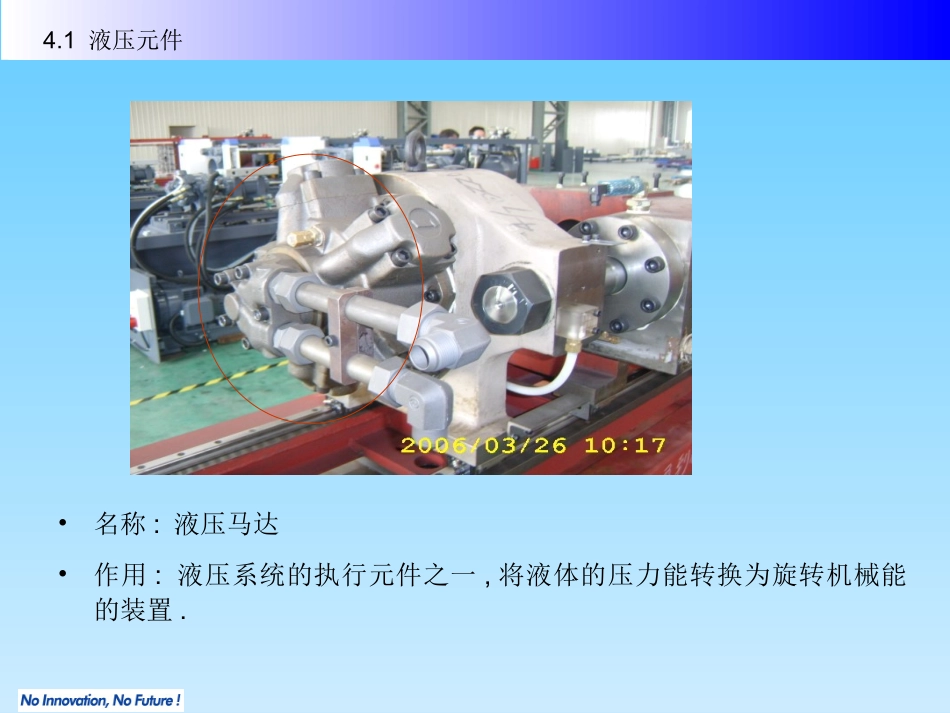

第四章液压部分•4.1液压元件•4.2液压控制回路4.1液压元件•名称:液压泵•作用:液压系统的动力元件,将原动机(电动机)输入的机械能(转矩和角速度)转换为压力能(压力和流量)输出,为执行元件提供压力油.4.1液压元件•名称:液压马达•作用:液压系统的执行元件之一,将液体的压力能转换为旋转机械能的装置.4.1液压元件•名称:液压缸•作用:液压系统的动力元件之一,将液压能变成直线运动或摆动的机械能.4.1液压元件•名称:单向阀•作用:允许液流沿一个方向通过,反向液流被截止.4.1液压元件•名称:方向阀•作用:利用阀芯在阀体孔内作相对运动,使油路接通或切断而改变油流方向.4.1液压元件•名称:溢流阀•作用:旁接在液压泵出口保证系统压力恒定或限制其最高压力,有时也作为安全保护作用.4.1液压元件•名称:减压阀•作用:利用液流流过缝隙产生压力损失,使其出口压力低于进口压力.4.1液压元件•名称:节流阀•作用:改变阀口大小,改变液阻实现流量调节.4.1液压元件•名称:伺服阀•作用:根据输入电信号大小连续地成比例地对液压系统的参量实现远距离控制.4.1液压元件•名称:比例阀•作用:与伺服阀相比,制造成本低,抗污染强,但控制精度低于伺服阀.4.1液压元件•名称:蓄能器•作用:储蓄油液压力能的装置.4.1液压元件•名称:过滤器•作用:过滤油液中杂质.4.2液压回路4.2液压回路高速合模M1bONM102bON4.2液压回路低速合模M1bONM102bONM29aON4.2液压回路合模高压(完成),注射,注射完成保压M1bONM102bONM2bONM7bON4.2液压回路反吸M102ONM2aON4.2液压回路低速开模M1aONM102ONM7bONM29bON4.2液压回路高速开模M1aONM9aONM102bON4.2液压回路计量M102bONM4bONM12aON4.2液压回路顶针前进M31bONM102bON4.2液压回路顶针后退M31aONM102bON
