一种自动贴胶机及自动贴胶装置VIP免费

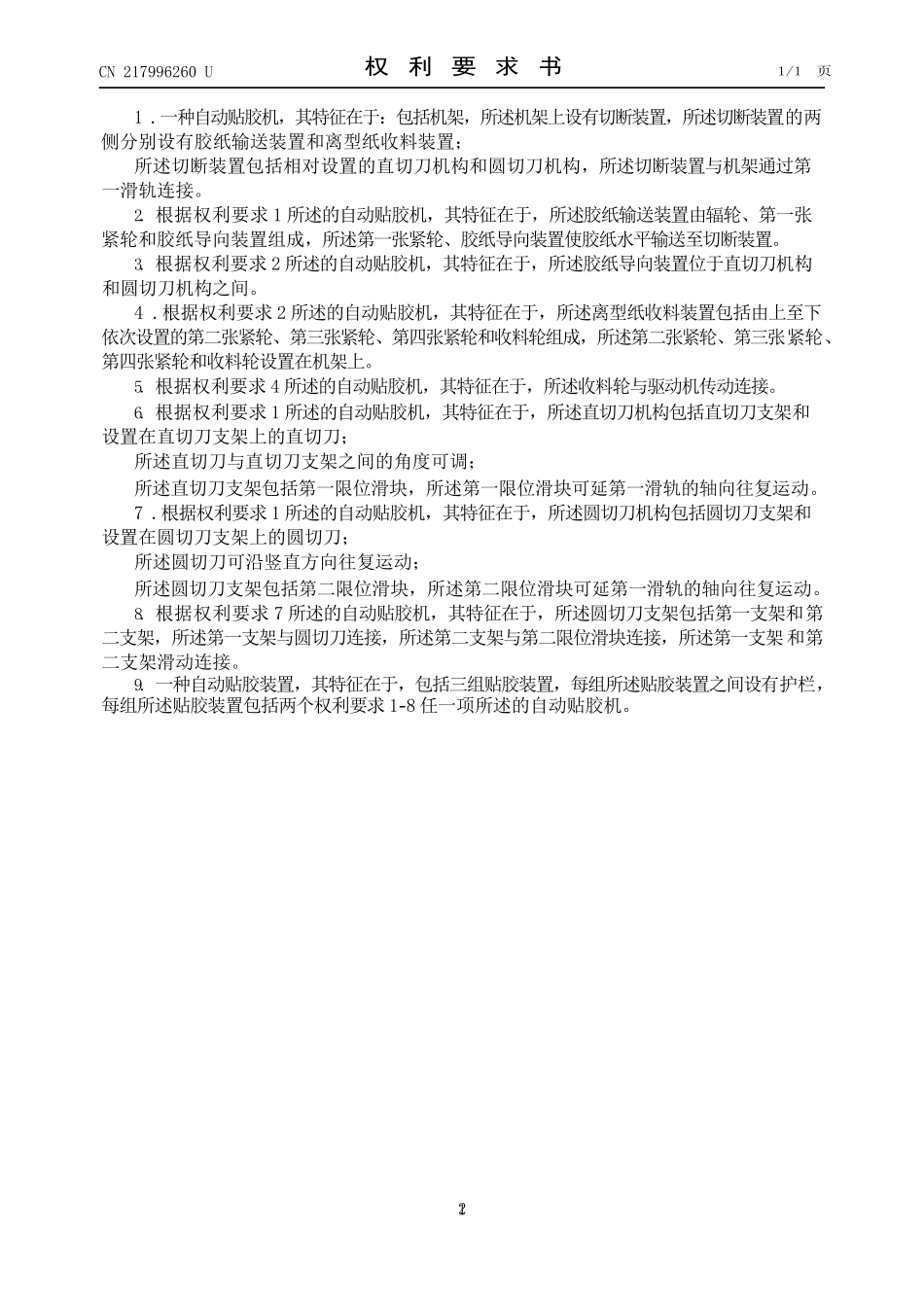

一种自动贴胶机及自动贴胶装置_第1页
1/9

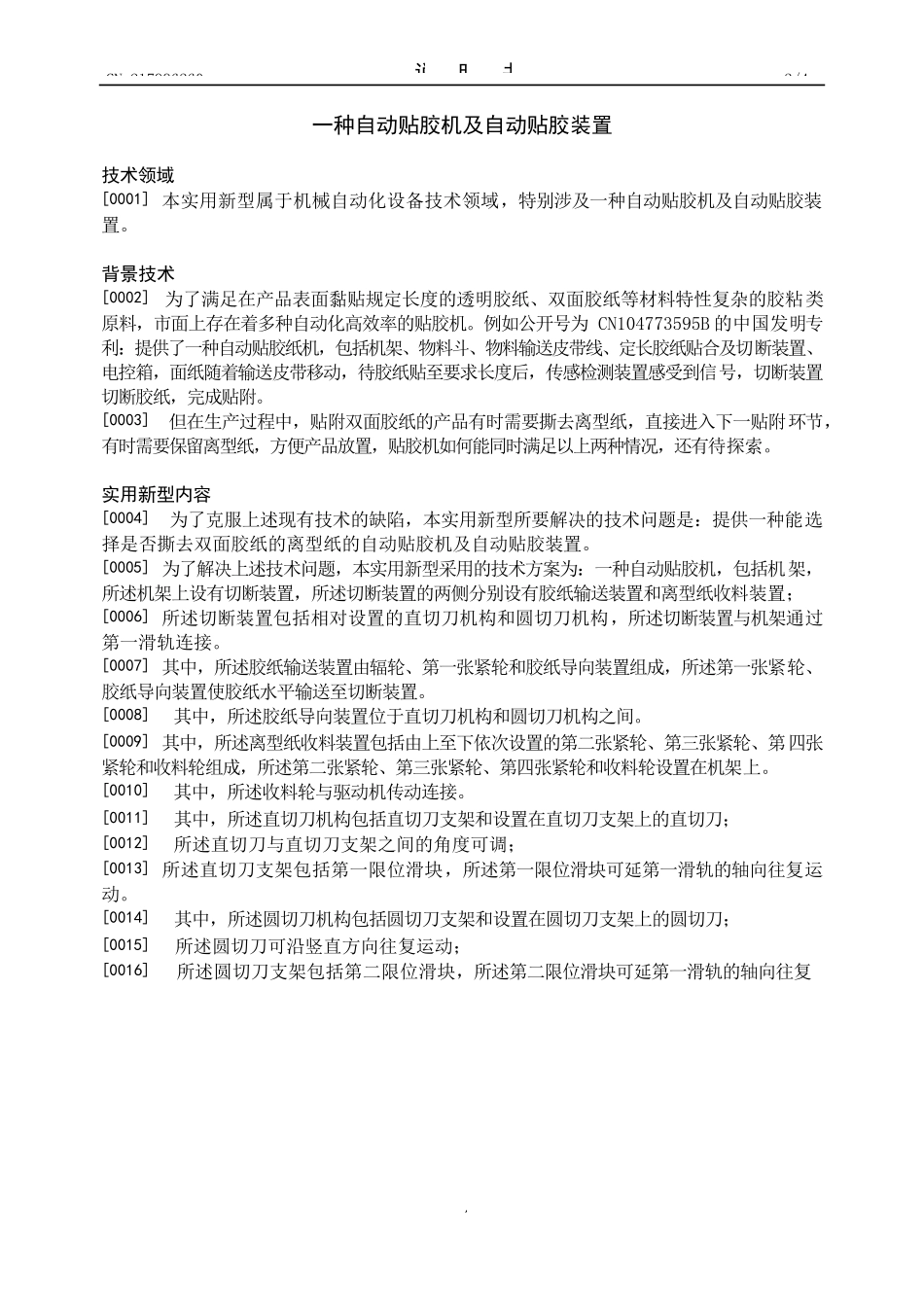

一种自动贴胶机及自动贴胶装置_第2页
2/9

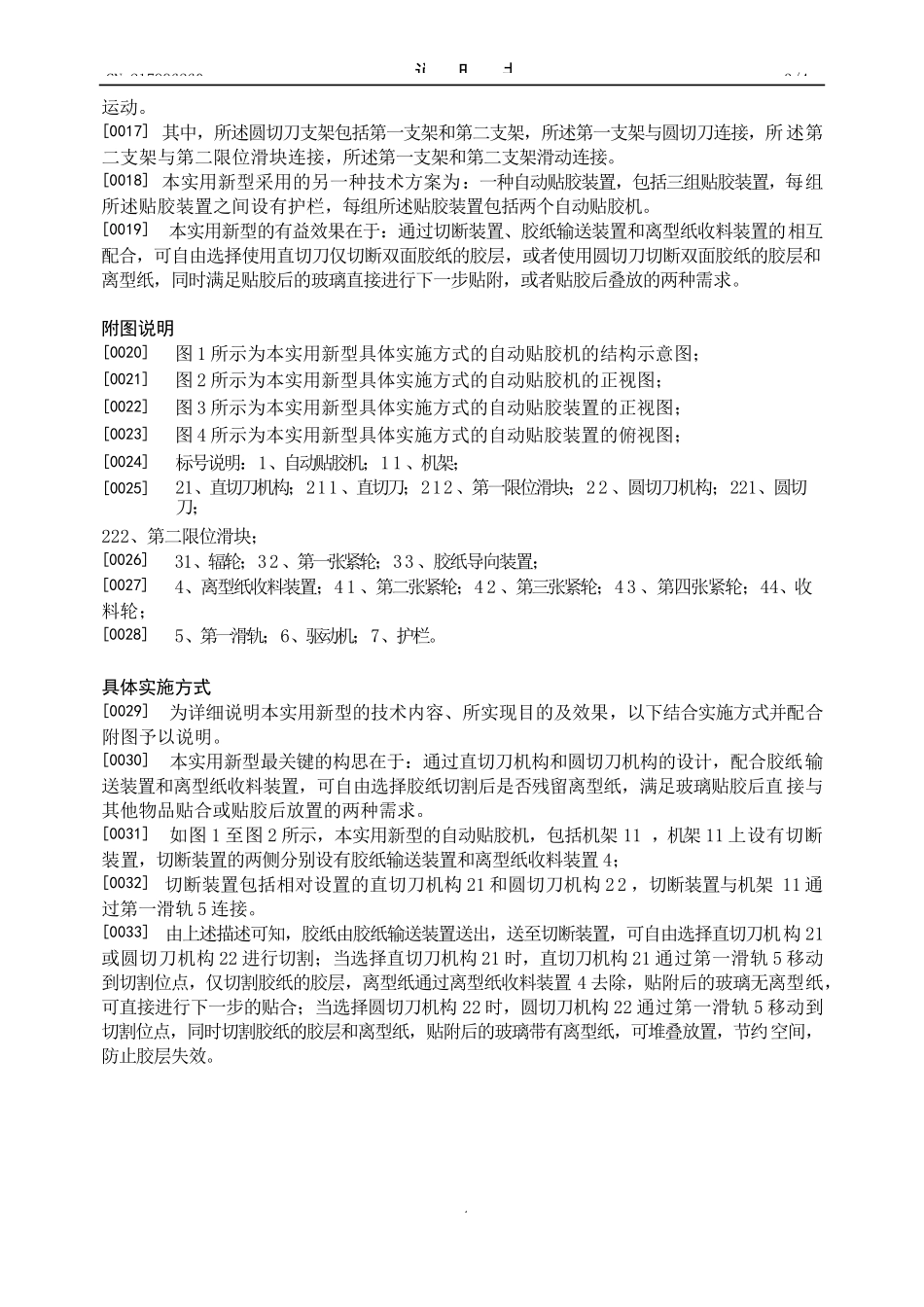

一种自动贴胶机及自动贴胶装置_第3页
3/9
21CN 217996260 U权 利 要 求 书1/1 页1 .一种自动贴胶机,其特征在于:包括机架,所述机架上设有切断装置,所述切断装置的两侧分别设有胶纸输送装置和离型纸收料装置;所述切断装置包括相对设置的直切刀机构和圆切刀机构,所述切断装置与机架通过第一滑轨连接。2. 根据权利要求 1 所述的自动贴胶机,其特征在于,所述胶纸输送装置由辐轮、第一张紧轮和胶纸导向装置组成,所述第一张紧轮、胶纸导向装置使胶纸水平输送至切断装置。3. 根据权利要求 2 所述的自动贴胶机,其特征在于,所述胶纸导向装置位于直切刀机构和圆切刀机构之间。4 .根据权利要求 2 所述的自动贴胶机,其特征在于,所述离型纸收料装置包括由上至下依次设置的第二张紧轮、第三张紧轮、第四张紧轮和收料轮组成,所述第二张紧轮、第三张紧轮、第四张紧轮和收料轮设置在机架上。5. 根据权利要求 4 所述的自动贴胶机,其特征在于,所述收料轮与驱动机传动连接。6. 根据权利要求 1 所述的自动贴胶机,其特征在于,所述直切刀机构包括直切刀支架和设置在直切刀支架上的直切刀;所述直切刀与直切刀支架之间的角度可调;所述直切刀支架包括第一限位滑块,所述第一限位滑块可延第一滑轨的轴向往复运动。7 .根据权利要求 1 所述的自动贴胶机,其特征在于,所述圆切刀机构包括圆切刀支架和设置在圆切刀支架上的圆切刀;所述圆切刀可沿竖直方向往复运动;所述圆切刀支架包括第二限位滑块,所述第二限位滑块可延第一滑轨的轴向往复运动。8. 根据权利要求 7 所述的自动贴胶机,其特征在于,所述圆切刀支架包括第一支架和第二支架,所述第一支架与圆切刀连接,所述第二支架与第二限位滑块连接,所述第一支架和第二支架滑动连接。9. 一种自动贴胶装置,其特征在于,包括三组贴胶装置,每组所述贴胶装置之间设有护栏,每组所述贴胶装置包括两个权利要求 1-8 任一项所述的自动贴胶机。说明书CN 217996260 2/4 32一种自动贴胶机及自动贴胶装置技术领域[0001] 本实用新型属于机械自动化设备技术领域,特别涉及一种自动贴胶机及自动贴胶装置。背景技术[0002] 为了满足在产品表面黏贴规定长度的透明胶纸、双面胶纸等材料特性复杂的胶粘类原料,市面上存在着多种自动化高效率的贴胶机。例如公开号为 CN104773595B 的中国发明专利:提供了一种自动贴胶纸机,包括机架、物料斗、物料输送皮带线、定长胶纸贴合及切断装置、电控箱,面纸随着输送皮带移动,待胶纸贴至...
