电力线路测量技术报告书VIP专享VIP免费

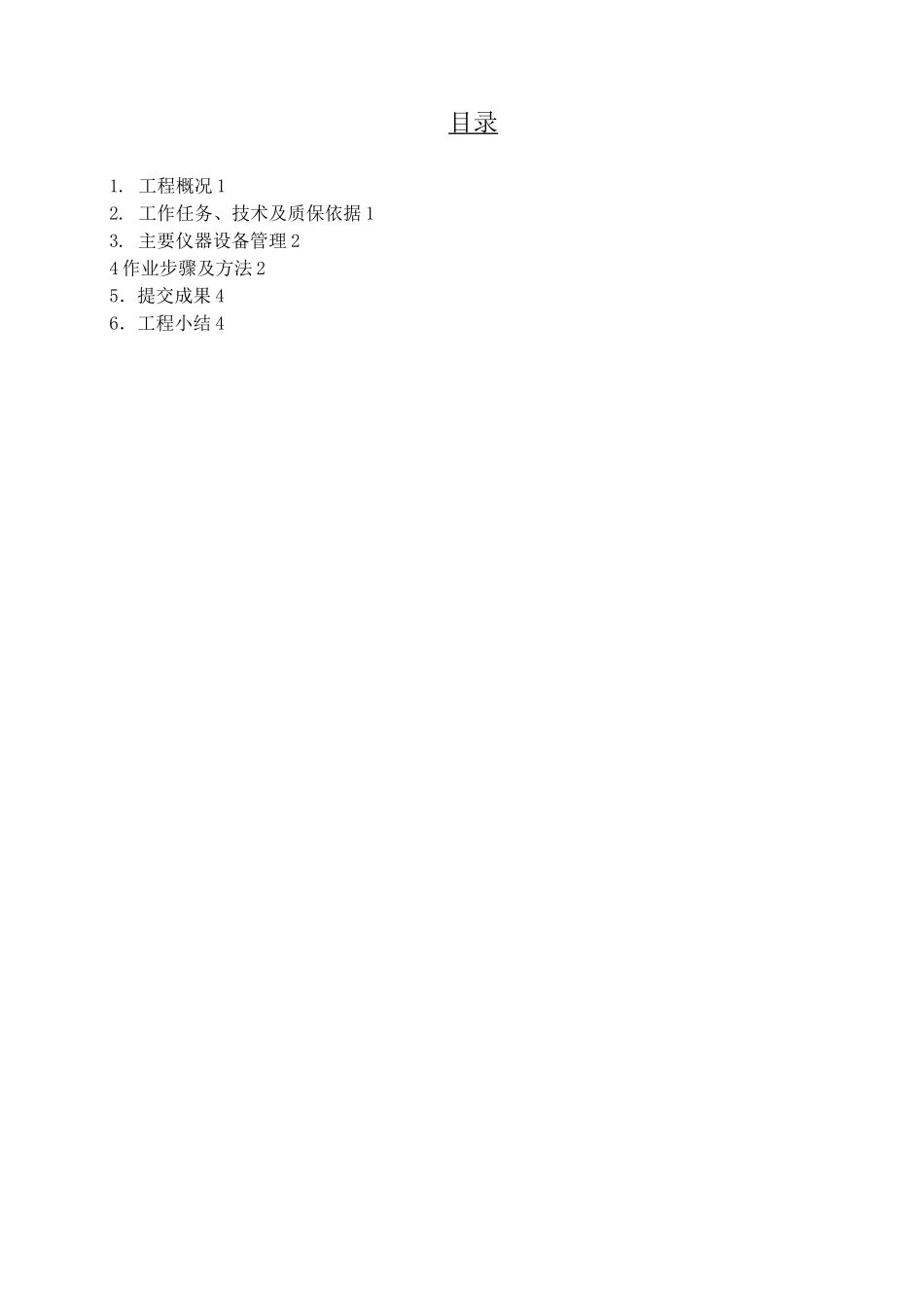

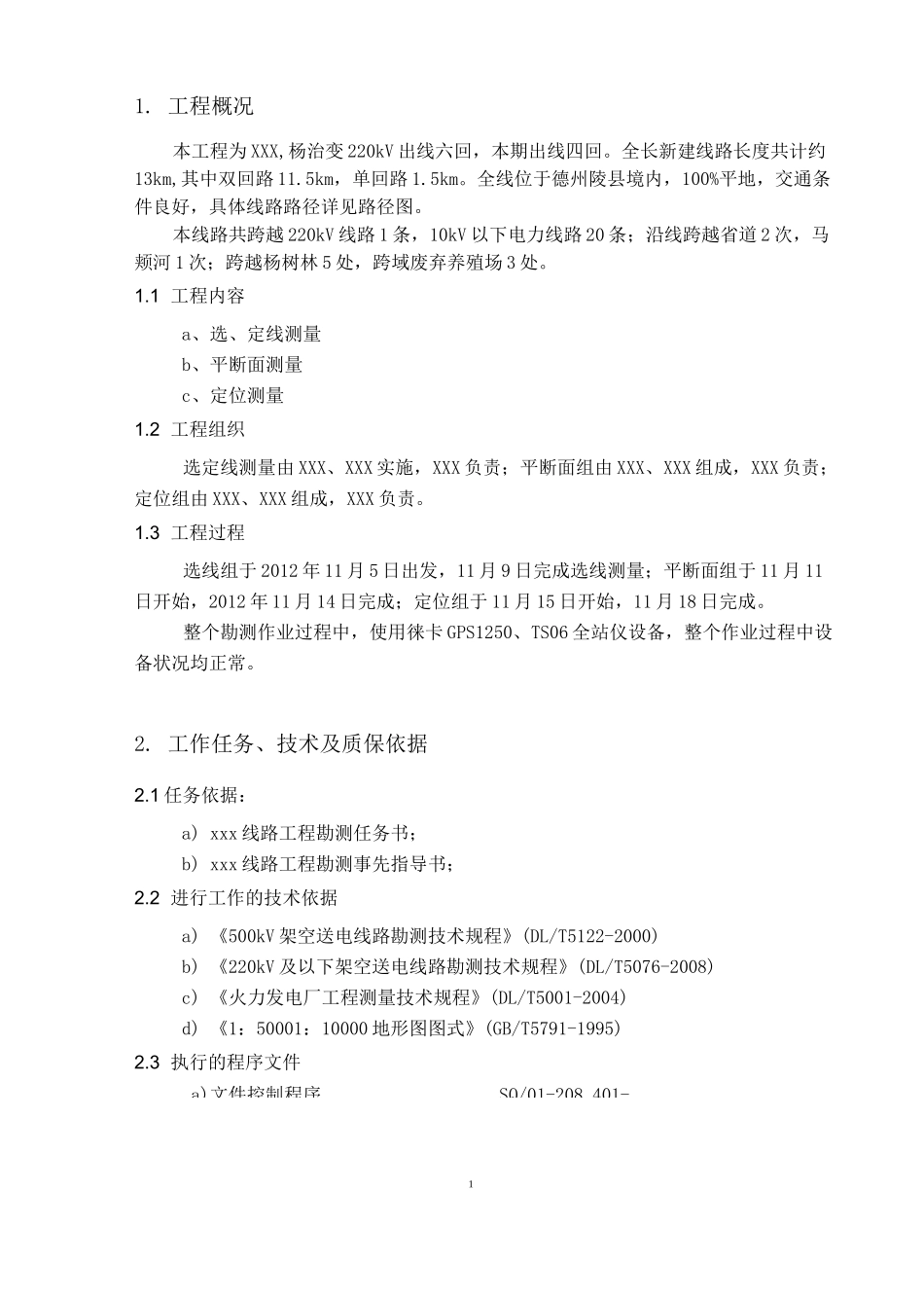

目录 1. 工程概况 12. 工作任务、技术及质保依据 13. 主要仪器设备管理 24 作业步骤及方法 25．提交成果 46．工程小结 4a)文件控制程序1SQ/01-208.401-1. 工程概况本工程为 XXX,杨治变 220kV 出线六回，本期出线四回。全长新建线路长度共计约13km,其中双回路 11.5km，单回路 1.5km。全线位于德州陵县境内，100%平地，交通条件良好，具体线路路径详见路径图。本线路共跨越 220kV 线路 1 条，10kV 以下电力线路 20 条；沿线跨越省道 2 次，马颊河 1 次；跨越杨树林 5 处，跨域废弃养殖场 3 处。1.1 工程内容a、选、定线测量b、平断面测量c、定位测量1.2 工程组织选定线测量由 XXX、XXX 实施，XXX 负责；平断面组由 XXX、XXX 组成，XXX 负责；定位组由 XXX、XXX 组成，XXX 负责。1.3 工程过程选线组于 2012 年 11 月 5 日出发，11 月 9 日完成选线测量；平断面组于 11 月 11日开始，2012 年 11 月 14 日完成；定位组于 11 月 15 日开始，11 月 18 日完成。整个勘测作业过程中，使用徕卡 GPS1250、TS06 全站仪设备，整个作业过程中设备状况均正常。2. 工作任务、技术及质保依据2.1 任务依据：a) xxx 线路工程勘测任务书；b) xxx 线路工程勘测事先指导书；2.2 进行工作的技术依据a) 《500kV 架空送电线路勘测技术规程》(DL/T5122-2000)b) 《220kV 及以下架空送电线路勘测技术规程》(DL/T5076-2008)c) 《火力发电厂工程测量技术规程》(DL/T5001-2004)d) 《1：50001：10000 地形图图式》(GB/T5791-1995)2.3 执行的程序文件2SQ/01-208.202-2008；SQ/01-208.203-2008SQ/01-208.301-2008SQ/01-208.302-2008SQ/01-208.107-2008b)产品标识和可逆溯性控制程序 SQ/01-208.712-2008；c) 勘测过程控制程序 SQ/01-208.709-2008;d) 监视和测量装置控制程序 SQ/01-208.715-2008；e) 质量记录控制程序 SQ/01-208.402-2008；f) 职业健康安全与环境管理方案控制程序 SQ/01-209.503-2008；g) 危险源识别及风险评价控制程序 SQ/01-208.704-2008；h) 环境因素识别及评价控制程序 SQ/01-208.705-2008；i) 勘测过程控制程序 SQ/01-208.709-2008；j) 职业健康安全及环境例行监视和测量控制程序 SQ/01-208.804-2008 作业程序文件：a)编制工程勘测大纲作业程序 b)工程勘测阶段评审作业程序 c)勘测设计成品校审作业程序 d)工程勘测成品质量评定作业程序 e)工程计算书...
