胰胆管水成像MRCP规范化扫描方案VIP免费

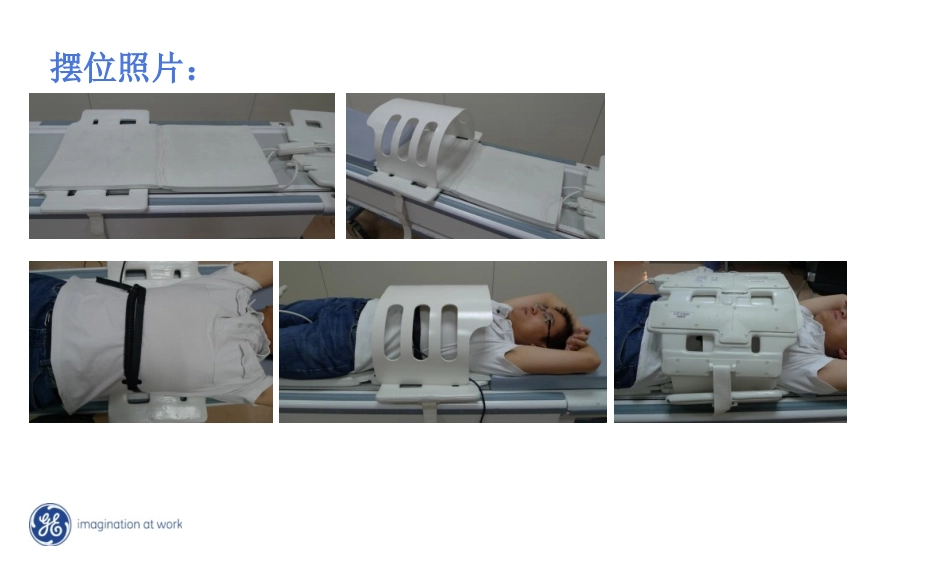

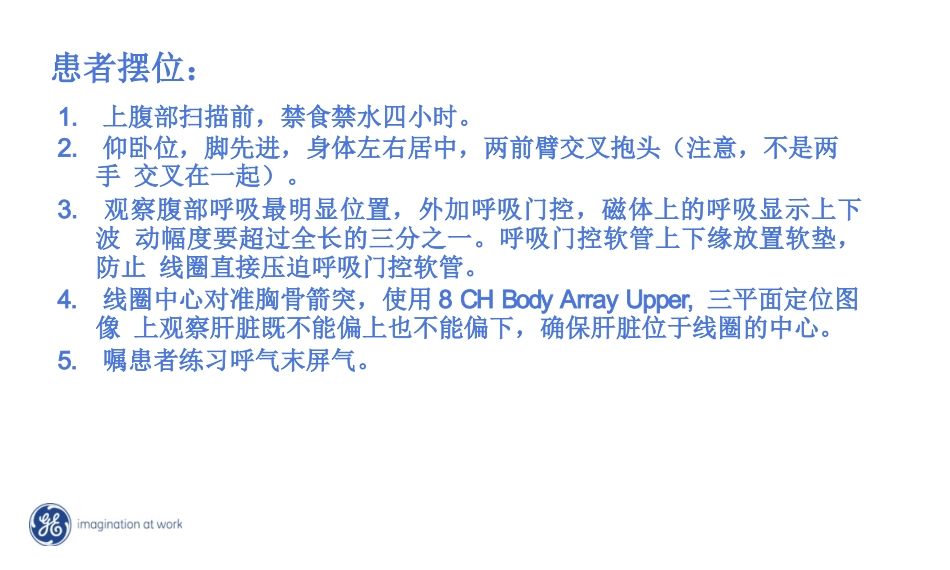

---3.0T胰胆管水成像患者摆位：1.上腹部扫描前，禁食禁水四小时。2.仰卧位，脚先进，身体左右居中，两前臂交叉抱头（注意，不是两手交叉在一起）。3.观察腹部呼吸最明显位置，外加呼吸门控，磁体上的呼吸显示上下波动幅度要超过全长的三分之一。呼吸门控软管上下缘放置软垫，防止线圈直接压迫呼吸门控软管。4.线圈中心对准胸骨箭突，使用8CHBodyArrayUpper,三平面定位图像上观察肝脏既不能偏上也不能偏下，确保肝脏位于线圈的中心。5.嘱患者练习呼气末屏气。摆位照片：MRCP规范化扫描方案：13-plLoc三平面定位2BHCalibrationScan屏气校准扫描3BHAxT2SSFSE横断面薄层单次击发T2SSFSE扫描4BHOCor2DfsFIESTA屏气冠状面压脂FIESTA5BH2DMRCPThickSlab屏气2DMRCP厚层块6RTrCor3DMRCP呼吸门控斜冠状7BHAxLAVAMask屏气横断面LAVA蒙片8BHAxLAVA+C屏气横断面LAVA三期动态增强9BHCorLAVA+C屏气冠状面LAVA增强3-plLoc三平面定位图像上观察肝脏既不能偏上也不能偏下，确保肝脏位于线圈的中心。BHCalibrationScan大范围全视野覆盖，FOV中心位于解剖中心。呼气末屏气扫描，屏气线保持水平，否则重新扫描。注意，必须是呼气末屏气扫描。在扫描整个过程中，屏气方法要保持一致（无法屏气者可捏紧鼻孔和嘴巴），这是影响图像质量的关键因素。二维胰胆管水成像定位图像三维胰胆管水成像定位图像三平面定位图像BHAxT2SSFSE扫描方法：••一次扫描时间较长，可分次屏气，扫描一半层数暂停图像参数特点：•横断面薄层单次击发T2SSFSE扫描，TE值较长•肝内外胆管、胰管内液体均呈高信号临床应用：•随着TE延长，水的信号增加，而实质脏器的信号逐渐降低•有助于对病变快速定位BHAxT2SSFSE，病例胆结石胆管癌BHCorfsFIESTA扫描方法：•••图像参数特点：••临床应用：••BHOCor2DfsFIESTA，病例胆结石胆管癌BH2DMRCPThickSlab扫描方法：•••numberofslices=6，partialradialspacing=15•图像参数特点：•胰胆管因含水而呈明显高信号•肝实质等背景组织信号明显下降临床应用：•随着TE延长，水的信号增加，而实质脏器的信号逐渐降低•有助于观察胆系和泌尿系全貌，但难以显示微细结构，一些小病灶很容易被高信号的液体掩盖BH2DMRCPThickSlab，病例胆结石胆管癌RTrCor3DMRCP扫描方法：••图像参数特点：•呼吸门控，扫描包括胆管和胰管的范围。如果不用Asset，可考虑NEX=0.5，Matrix=288x256，接收带宽一般为62.5kHz•扫描结束后，一般进行IVI三维后处理，或是冠状面厚层MIP重建临床应用：•随着TE延长，水的信号增加，而实质脏器的信号逐渐降低•弥补2D的不足，薄层图像有助于观察管腔内的小病灶•二者属于重T2WI，除了水样成分为高信号外，其余组织几乎没有信号，MRCP无法观察管壁及管腔外的结构改变，后者对于胆道疾病的诊断至关重要。因此MRCP应与常规MRI和动态增强扫描结合应用RTrCor3DMRCP，病例胆结石胆管癌BHAxLAVAMASK扫描方法：••••图像参数特点：••临床应用：•平扫怀疑或发现胆道病变后，可加扫该序列•••BHAxLAVA+C，动脉期和门脉期扫描方法：••••图像参数特点：••临床应用：•后处理：••BHCorLAVA+C扫描方法：•••图像参数特点：•临床应用：•••后处理：•BHAxLAVA+C，平衡期和延迟期扫描方法：•••图像参数特点：•临床应用：•••BHLAVA，三期动态增强病例胆管癌---3.0T
