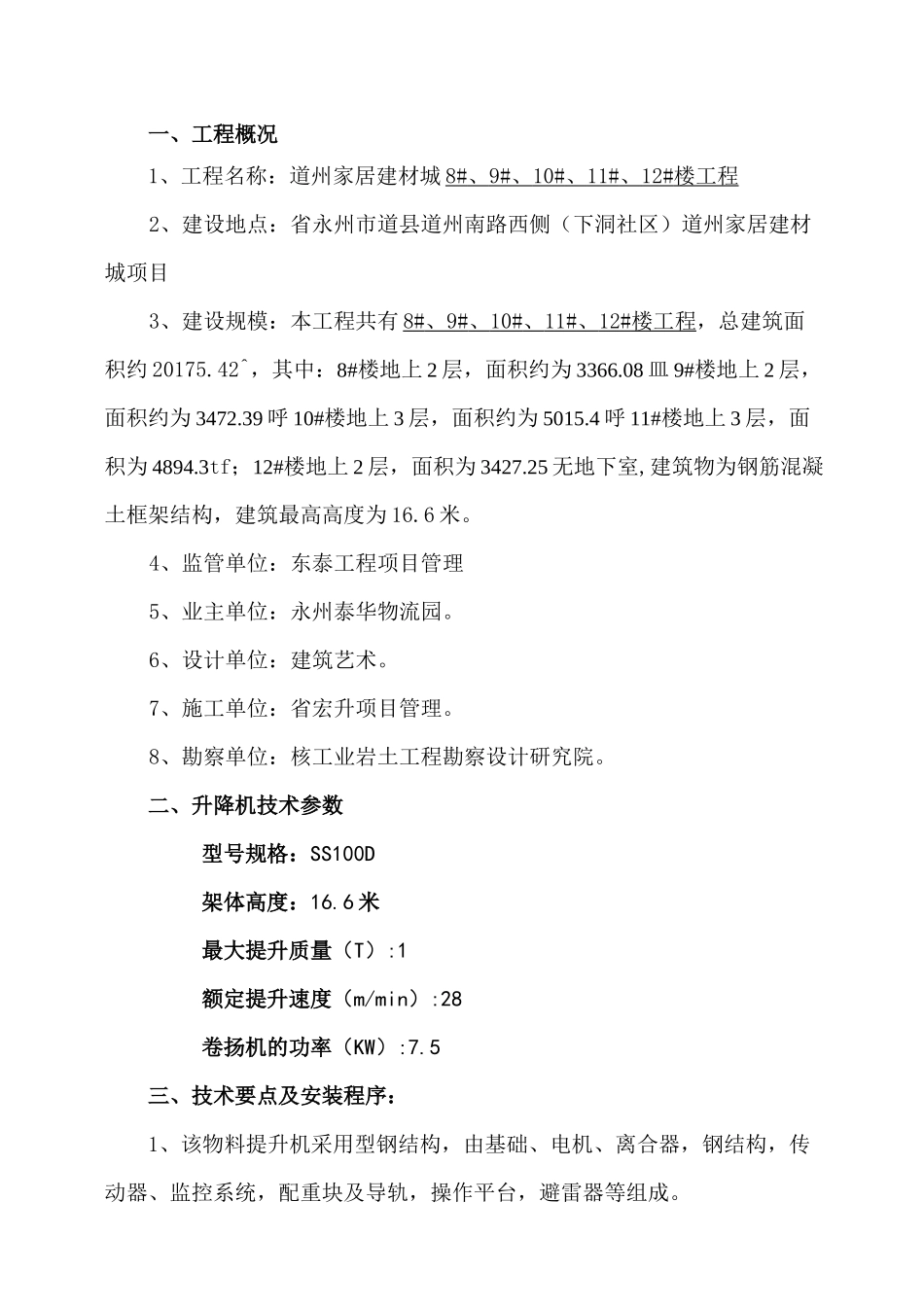

一、工程概况1、工程名称：道州家居建材城 8# 、 9# 、 10# 、 11# 、 12# 楼工程 2、建设地点：省永州市道县道州南路西侧（下洞社区）道州家居建材城项目3、建设规模：本工程共有 8# 、 9# 、 10# 、 11# 、 12# 楼工程 ，总建筑面积约 20175.42^，其中：8#楼地上 2 层，面积约为 3366.08 皿 9#楼地上 2 层，面积约为 3472.39 呼 10#楼地上 3 层，面积约为 5015.4 呼 11#楼地上 3 层，面积为 4894.3tf；12#楼地上 2 层，面积为 3427.25 无地下室,建筑物为钢筋混凝土框架结构，建筑最高高度为 16.6 米。4、监管单位：东泰工程项目管理5、业主单位：永州泰华物流园。6、设计单位：建筑艺术。7、施工单位：省宏升项目管理。8、勘察单位：核工业岩土工程勘察设计研究院。二、升降机技术参数型号规格：SS100D架体高度：16.6 米最大提升质量（T）:1额定提升速度（m/min）:28卷扬机的功率（KW）:7.5三、技术要点及安装程序：1、该物料提升机采用型钢结构，由基础、电机、离合器，钢结构，传动器、监控系统，配重块及导轨，操作平台，避雷器等组成。2、安装程序由基础一型钢结构一传动横杆一避雷器一电机一离合器一操作台 f 监控系统 f 调实 f 运行。3、该工程物料提升机井架总高度为 30m。4、基础由钢筋混凝土梁组成（砼强度为 C30）长 4.5m,宽 2.2m,高0.6m,采用固定螺栓巾 16 与落地架连接，详见附图 1、2。5、安装前,先调整校正并与底架螺栓扣紧,安装第一节井架时,先连接立杆，继将横杆、斜杆、导轨连接。然后自下而上搭设，横杆间距 1.2-1.4m,四面均设井架剪力撑杆，吊篮空尺寸 4mX1.33X2m,据轴心受压承载力计算，最大起重量为 1000kg，搭设高度为 30M，物料提升机每层与建筑物之间采用刚性连接，杆件做到方正平直，立杆垂直度偏差不超过高度的 1/400。最底层落地，进料口和出料口的净空为 4.8m。进料口在公路地坪上与吊蓝平面相平，每层出料口与楼面平行，出料口与建筑物中间采©48 钢管架与外架相连，作为来回通道。导轨垂直度及间距尺寸的偏差不得大于土 10mm。四、安全防护措施1、物料提升机架体与建筑物连接,采用巾 48 钢管与预埋采管刚性连接,每层横向间距 4m 设一个连接点，与架体直边为 45°，并按规埋设。2、首层进料口三侧上方搭设上下间距为 300mm,长 5m,宽为 3m 的双层防护棚。竹离板成投影垂直状绑扎，其四侧用高为 1m 栏杆和竹离板做档脚，除进出道口...
