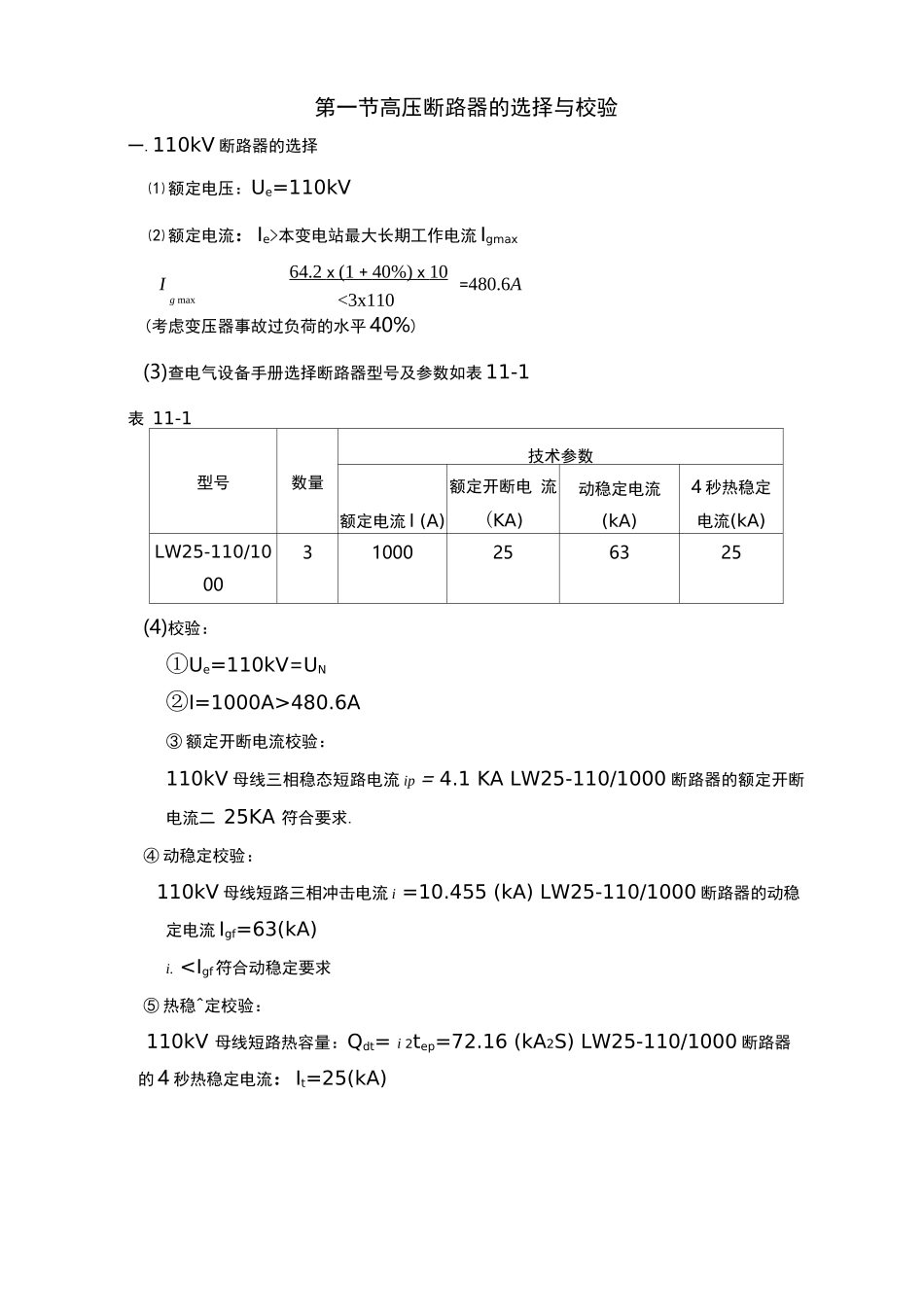

第一节高压断路器的选择与校验一.110kV 断路器的选择⑴ 额定电压:Ue=110kV⑵ 额定电流:Ie>本变电站最大长期工作电流 Igmax(考虑变压器事故过负荷的水平 40%)(3)查电气设备手册选择断路器型号及参数如表 11-1表 11-1型号数量技术参数额定电流 I (A)额定开断电 流(KA)动稳定电流 (kA)4 秒热稳定 电流(kA)LW25-110/100031000256325(4)校验:①Ue=110kV=UN②I=1000A>480.6A③ 额定开断电流校验:110kV 母线三相稳态短路电流 ip = 4.1 KA LW25-110/1000 断路器的额定开断电流二 25KA 符合要求.④ 动稳定校验:110kV 母线短路三相冲击电流 i =10.455 (kA) LW25-110/1000 断路器的动稳定电流 Igf=63(kA)i. Igmax=316A③ 额定开断电流校验:35kV 母线三相稳态短路电流/r5.55KA LW6-35/1250 断路器的额定开断电流二 25KA符合要求.④ 动稳定校验:35kV 母线短路三相冲击电流:i =14.14 (kA) LW6-35/1250 断路器的动稳定电流 Igf=25(kA)i
