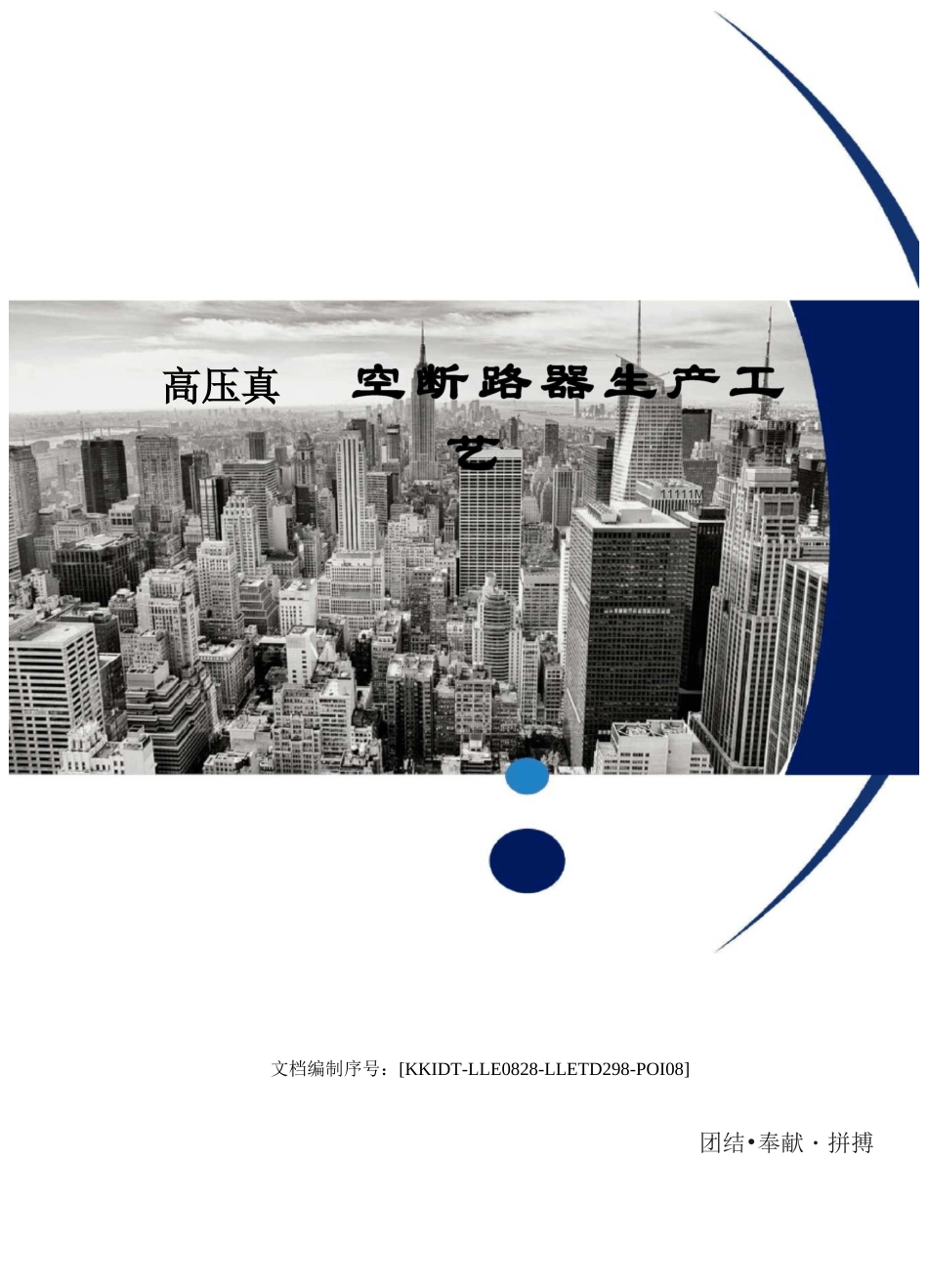

高压真11111M 川川口itIvumiMiiB uriiimijiiilL jitw-一文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]团结•奉献拼搏・高压真空断路器生产工艺一、工艺流程图:机构装配 底盘装配 触臂装配二、适用范围、设备及工具:1、适用范围：本工艺文件适用于高压真空断路器生产.2、设备及工具：螺杆式空压机、空气冷干机、三相电机、单相电机、特性 测试设备、磨合台、试验变压器、电动葫芦、终检测试台、行车〔10t〕、 气动扳手、扭力扳手、相柱装配机械臂、底盘装配机械臂、平面自动循环 线、回路电阻测试仪、铜排折弯机、冲压模具、折弯模具、磨光机、锂 刀、手电钻、内六角扳手、外六角扳手、卷尺、卡尺、活动扳手、梅花扳 手、套筒扳手、木榔头、剪刀、铅笔等；三、工艺流程说明：1、主轴装配：该工序首先要将机箱移至流水线上,根据当日生产方案和客户订单, 将对应的主轴组件和缓冲器装入机箱内部,经核对图纸无误后将机箱送入 流水线,至下一工序；操作人员首先核对生产方案单并填写装配流转卡,然后在上料区选择相应 机箱,并送至生产流水线,并在机箱底部放置对应的流转托盘.待机箱随 托盘流至主轴装配工位时,阻挡器阻挡托盘,操作人员手动将托盘从流水 线拖至工位；主轴装配—相柱装配 二次回路装配机箱及弹簧装配 J——柱预装根据装配流转卡要求,首先在机箱内部装配油缓冲器,并用 m6 沉头螺钉紧 固〔此时严禁打螺纹胶〕；然后将主轴组件根据从左到右的顺序依次装 入：传动小拐臂、合闸保持、套管、辅助开关小拐臂、主传动拐臂传动 销、左、右侧轴承及轴承套、端部套管及轴用挡卡；手动转动花键轴转动 灵活,无卡滞,配合无明显间隙,那么将机箱、装配流转卡、托盘一起拖回 流水线；2、机构装配：该工序主要进行真空断路器的机构装配,依据技术要求,装入相应的 合、分闸操作机构哦；操作人员首先根据图纸进行分合闸机构的预装配：分为分闸模块左、右侧 板预装配,合闸模块左右侧板预装配；预装配完成后,装入支撑杆和铜 套,并穿入转动半轴、在半轴上依次装入合闸保持挚子、复位弹簧、合闸 按钮、传动齿轮、平键、以及 3k3b 微动开关；预装配完成后,操作人员将托盘从流水线移出到工作台,将模块分别推进 到合闸模块安装位置和分闸模块安装位置,使用 m10 的螺栓紧固,紧固后 每个螺栓应该使用扭力扳手确定安装力矩为 50nm ；然后将托盘送入流水 线,进入下道工序；3、机箱及弹簧装配：该工序主要完成断路器合闸弹簧、分闸弹簧的...
