用电信息采集系统培训VIP免费

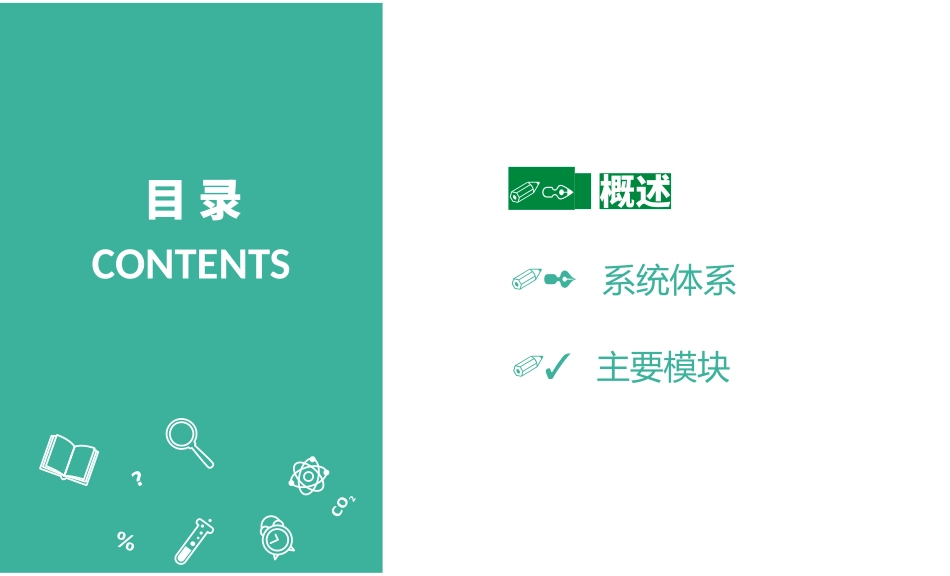

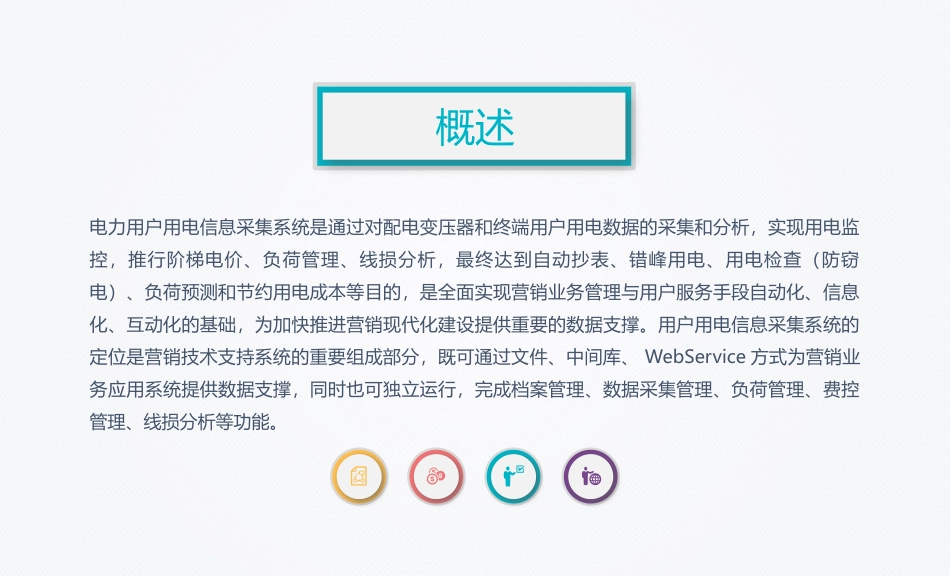

用电信息采集系统培训2019年2月目录CONTENTS01概述02系统体系03主要模块概述电力用户用电信息采集系统是通过对配电变压器和终端用户用电数据的采集和分析，实现用电监控，推行阶梯电价、负荷管理、线损分析，最终达到自动抄表、错峰用电、用电检查（防窃电）、负荷预测和节约用电成本等目的，是全面实现营销业务管理与用户服务手段自动化、信息化、互动化的基础，为加快推进营销现代化建设提供重要的数据支撑。用户用电信息采集系统的定位是营销技术支持系统的重要组成部分，既可通过文件、中间库、WebService方式为营销业务应用系统提供数据支撑，同时也可独立运行，完成档案管理、数据采集管理、负荷管理、费控管理、线损分析等功能。用电信息采集系统定位目录CONTENTS01概述02系统体系03主要模块用电信息采集体系构成用电信息采集系统利用部署在各种电力现场的智能终端采集来自低压居民、专变客户、变电站、线路、台区等多种电力现场的实时电能信息，并在此基础上进行数据分析和处理，为电力公司提供具有档案管理、数据采集管理、负荷管理、费控管理、线损分析等业务功能的管理系统。用户用电信息采集体系构成如下图所示：用电信息采集体系构成用户用电信息采集体系共包含用电现场、智能终端、通信信道、用电信息采集系统及客户端5部分，其中用电信息采集系统又分为前置主站和用电信息业务应用系统。下面对各个组成部分进行详细介绍。1.用电现场用电现场作为电能信息采集的来源，在当前条件下，几乎所有供电企业都还未实现终端100%覆盖，特别是农村居民，由于采集点分散且条件有限，离全覆盖的目标还有较大一段距离。按照国家电网公司制定的三步走战略，最终要实现对包括专变客户、低压居民、变电站、热电联产、充电桩、小火电及清洁能源等发、供、配、售等多环节的各种电力现场的全覆盖。2.智能终端智能采集终端是对各信息采集点用电信息进行采集，从而实现数据管理、数据双向传输以及转发或执行控制命令，完成数据采集及数据管理等任务的设备。用电信息采集终端按应用场所，可分为专变采集终端、配变采集终端、变电站终端、集中抄表终端（包括集中器、采集器）等类型。智能终端外观见下图所示。专变采集终端集中抄表终端3.智能电能表智能电能表是以计算机应用技术、现代通讯技术、量测技术为基础的进行数据采集、数据处理和管理的先进计量设备，由测量单元、数据处理单元、通信单元等组成，具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能。电能表是连接电网与用户的关键节点，是实现电能信息采集自动化和智能化最重要的测量仪表，也是用户用电信息采集系统建设最基本的单元，其基础作用是购售电双方用于电力交易的法定计量器具，同时承载着用电信息、数据的采集任务。智能终端外观如图所示。智能电能表4.通信信道传输系统是用电信息采集系统、智能采集终端、电能表之间进行数据交换的通信网络，是信息交互的承载体。在用电信息采集系统中用于传输数据的通信网络也称为信道。终端与系统主站之间的数据信道称为远程信道（从现场终端到系统主站的信道称上行信道，从系统主站至现场终端的信道称下行信道），终端到电表之间的信道称为本地信道。当前通信信道种类繁多，具体信道类型如下表所示。每种信道都有其自身优缺点，而各种电力现场地形复杂，需要针对不同地形选择合适的通信信道，使其满足在智能电网中电力现场与用电信息采集系统间双向互动的要求。分类信道类型远程通信专网通信230MHz无线专网光纤专网公网通信无线公网信道GPRSCDMA有线公网信道ADSLPSTN拨号本地通信有线通信窄带载波宽带载波RS485总线无线通信微功率无线通信信道类型5.用电信息采集系统（1）接收来自用电信息业务应用系统的采集、负控、参数、状态等标准指令，标准指令系统的设计遵循主流通信规约。目前主要包括：国电2004规约、国电2009规约、国电2013规约、DLT645-2007规约、DLT645-2007-14规约。（2）实现各种规约类型终端的接入，针对每种终端规约开发一种适配器，采集主站支持规约适配器的可配置插入接口，支持符合采集主站规范的规约插件开发接入，为扩展规约接入提供实现基础。5.1...
