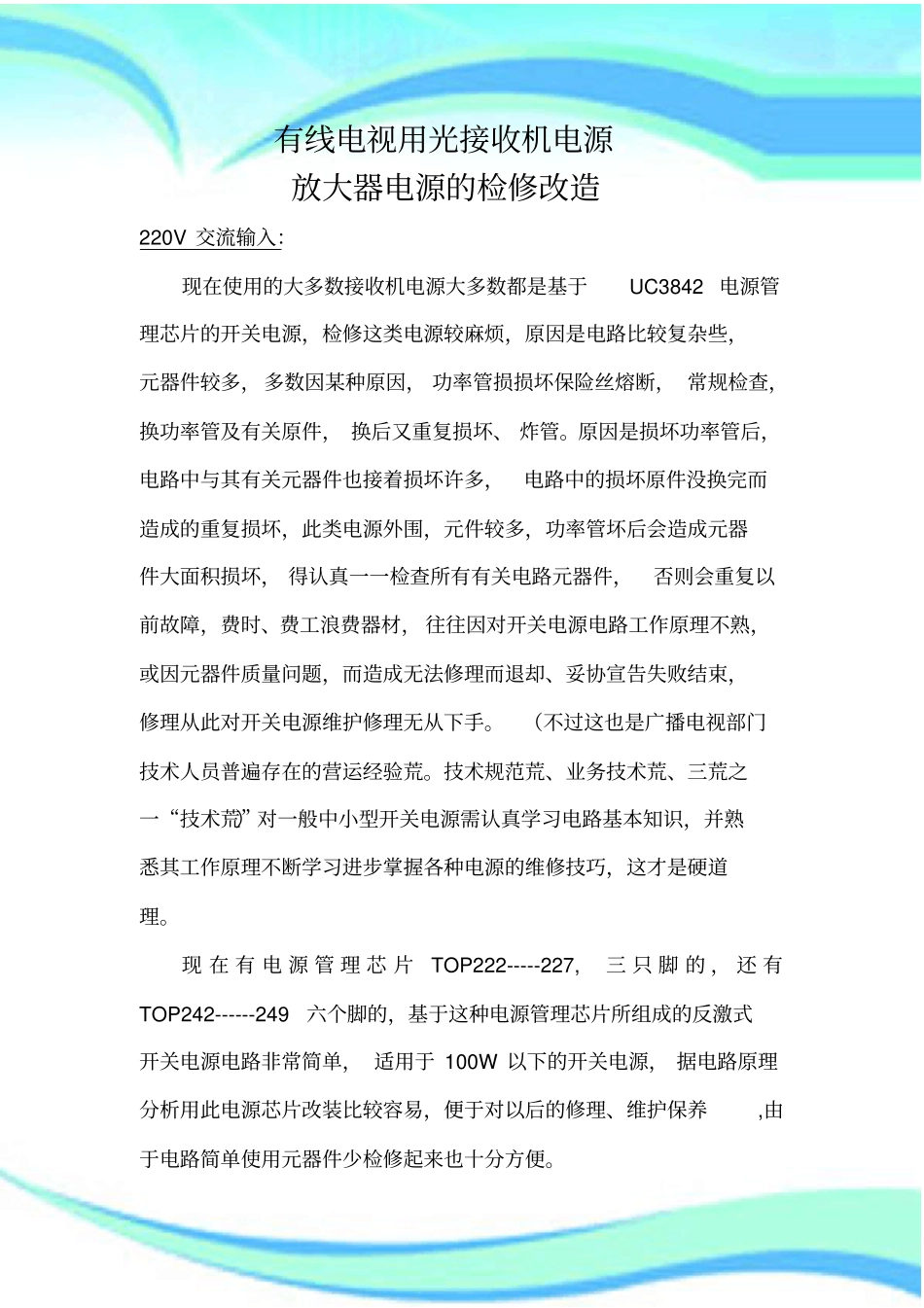

有线电视用光接收机电源的改造2 ————————————————————————————————作者：————————————————————————————————日期：有线电视用光接收机电源放大器电源的检修改造220V 交流输入：现在使用的大多数接收机电源大多数都是基于UC3842 电源管理芯片的开关电源，检修这类电源较麻烦，原因是电路比较复杂些，元器件较多，多数因某种原因， 功率管损损坏保险丝熔断， 常规检查，换功率管及有关原件， 换后又重复损坏、 炸管。原因是损坏功率管后，电路中与其有关元器件也接着损坏许多，电路中的损坏原件没换完而造成的重复损坏，此类电源外围，元件较多，功率管坏后会造成元器件大面积损坏， 得认真一一检查所有有关电路元器件，否则会重复以前故障，费时、费工浪费器材， 往往因对开关电源电路工作原理不熟，或因元器件质量问题，而造成无法修理而退却、妥协宣告失败结束，修理从此对开关电源维护修理无从下手。（不过这也是广播电视部门技术人员普遍存在的营运经验荒。技术规范荒、业务技术荒、三荒之一“技术荒”）对一般中小型开关电源需认真学习电路基本知识，并熟悉其工作原理不断学习进步掌握各种电源的维修技巧，这才是硬道理。现 在 有 电 源 管 理 芯 片TOP222-----227, 三 只 脚 的 ， 还 有TOP242------249六个脚的，基于这种电源管理芯片所组成的反激式开关电源电路非常简单， 适用于 100W 以下的开关电源， 据电路原理分析用此电源芯片改装比较容易，便于对以后的修理、维护保养,由于电路简单使用元器件少检修起来也十分方便。改装的起始思路， 源于现在大多电源 （含放大器电源） 24V 稳压环路大多数是由TL431 精密三端稳压器 ,和 FL817 光电耦合器组成 ,构成的稳压环路，只要稍稍改动，即可与TOPX 系列电源管理芯片成完整的开关稳压器，其改装步骤如下；1 ， 开 关 电 源 一 次 原 边 电 路 改 动 如 下 图 所 示将原来的原边电路改成如图中的R . C 用 P6KE---200 200v快速稳压二极管， 替换掉原来的电阻电容， 作用是变压器原边反峰电压限制在 200 伏以内，从而保护了TOP223 的安全具体见下图：见下图：去掉原电路的其它一切无关元器件，就宣告完成。2、二次副边电路（ TL431. FL817 ) 稳压环路的检查改进把原电路按上图进行改动即可，其元件作用及要求如下：1、图中所用整流二极管、反馈用二极管...
