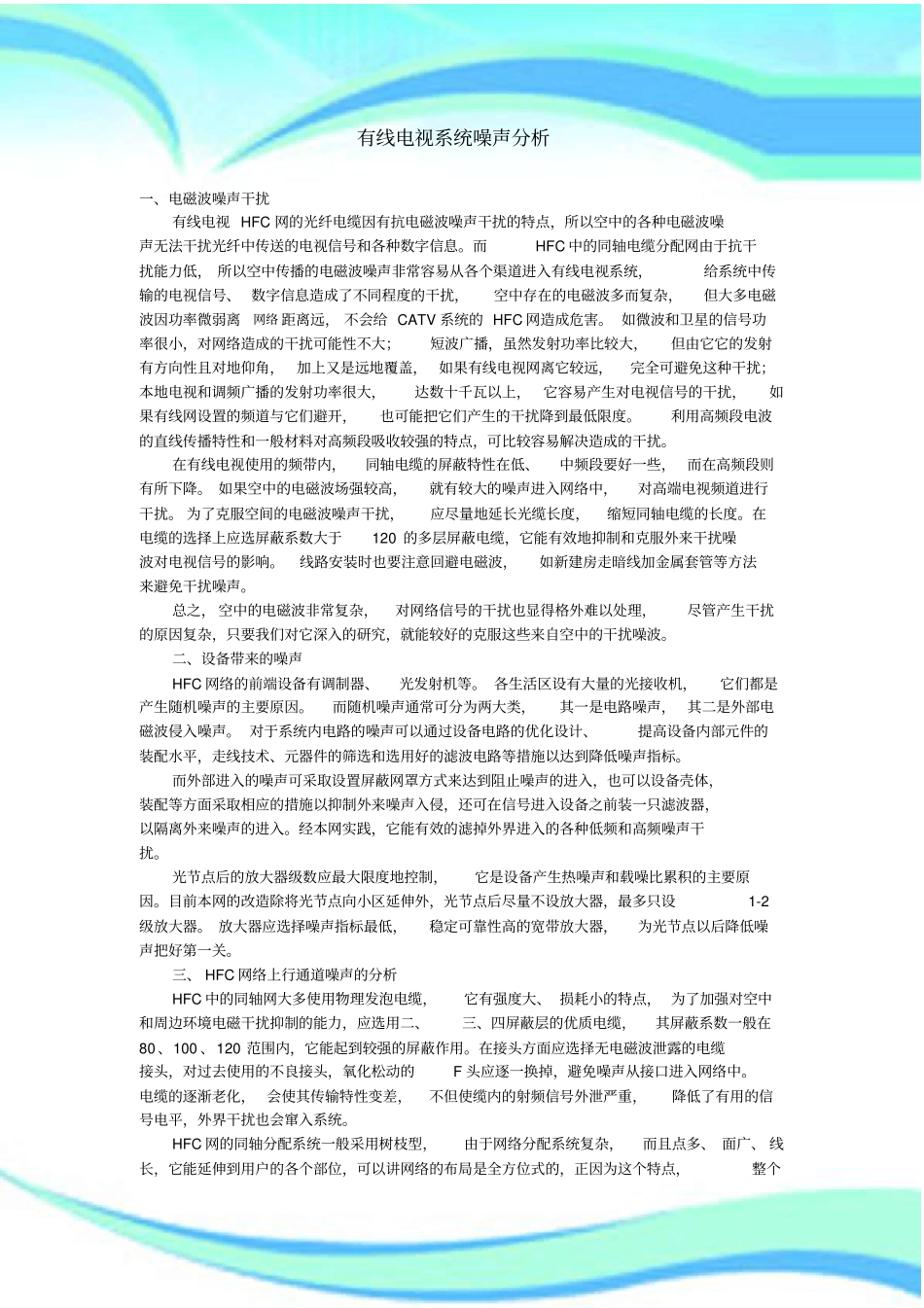

有线电视系统噪声分析2 ————————————————————————————————作者：————————————————————————————————日期：有线电视系统噪声分析一、电磁波噪声干扰有线电视 HFC 网的光纤电缆因有抗电磁波噪声干扰的特点，所以空中的各种电磁波噪声无法干扰光纤中传送的电视信号和各种数字信息。而HFC 中的同轴电缆分配网由于抗干扰能力低， 所以空中传播的电磁波噪声非常容易从各个渠道进入有线电视系统，给系统中传输的电视信号、 数字信息造成了不同程度的干扰，空中存在的电磁波多而复杂，但大多电磁波因功率微弱离网络 距离远， 不会给 CATV 系统的 HFC 网造成危害。 如微波和卫星的信号功率很小，对网络造成的干扰可能性不大；短波广播，虽然发射功率比较大，但由它它的发射有方向性且对地仰角，加上又是远地覆盖， 如果有线电视网离它较远，完全可避免这种干扰；本地电视和调频广播的发射功率很大，达数十千瓦以上，它容易产生对电视信号的干扰，如果有线网设置的频道与它们避开，也可能把它们产生的干扰降到最低限度。利用高频段电波的直线传播特性和一般材料对高频段吸收较强的特点，可比较容易解决造成的干扰。在有线电视使用的频带内，同轴电缆的屏蔽特性在低、中频段要好一些， 而在高频段则有所下降。 如果空中的电磁波场强较高，就有较大的噪声进入网络中，对高端电视频道进行干扰。 为了克服空间的电磁波噪声干扰，应尽量地延长光缆长度，缩短同轴电缆的长度。在电缆的选择上应选屏蔽系数大于120 的多层屏蔽电缆，它能有效地抑制和克服外来干扰噪波对电视信号的影响。线路安装时也要注意回避电磁波，如新建房走暗线加金属套管等方法来避免干扰噪声。总之， 空中的电磁波非常复杂，对网络信号的干扰也显得格外难以处理，尽管产生干扰的原因复杂，只要我们对它深入的研究，就能较好的克服这些来自空中的干扰噪波。二、设备带来的噪声HFC 网络的前端设备有调制器、光发射机等。 各生活区设有大量的光接收机，它们都是产生随机噪声的主要原因。而随机噪声通常可分为两大类，其一是电路噪声， 其二是外部电磁波侵入噪声。 对于系统内电路的噪声可以通过设备电路的优化设计、提高设备内部元件的装配水平，走线技术、元器件的筛选和选用好的滤波电路等措施以达到降低噪声指标。而外部进入的噪声可采取设置屏蔽网罩方式来达到阻止噪声的进入，也可以设备壳体，装配...
