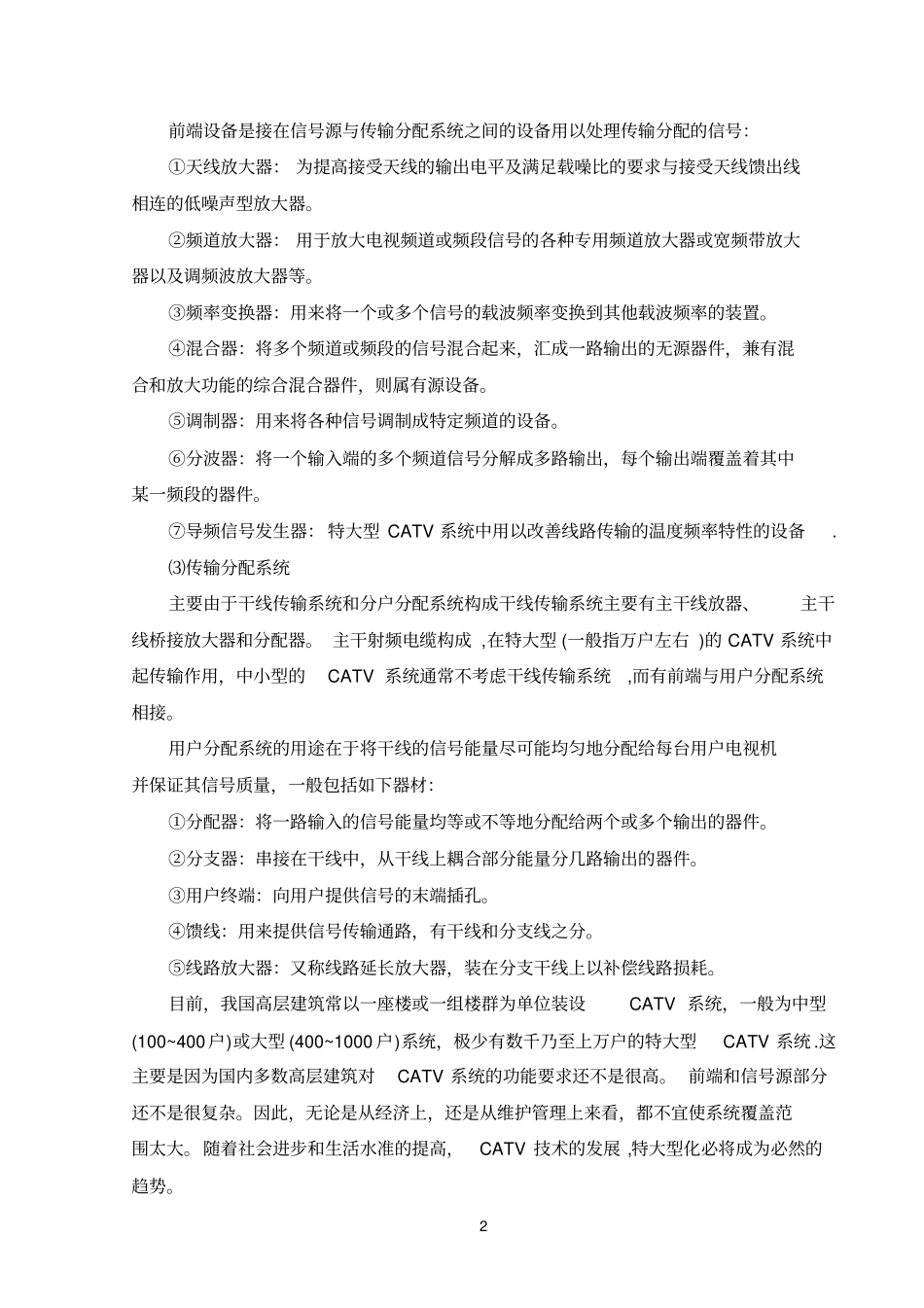

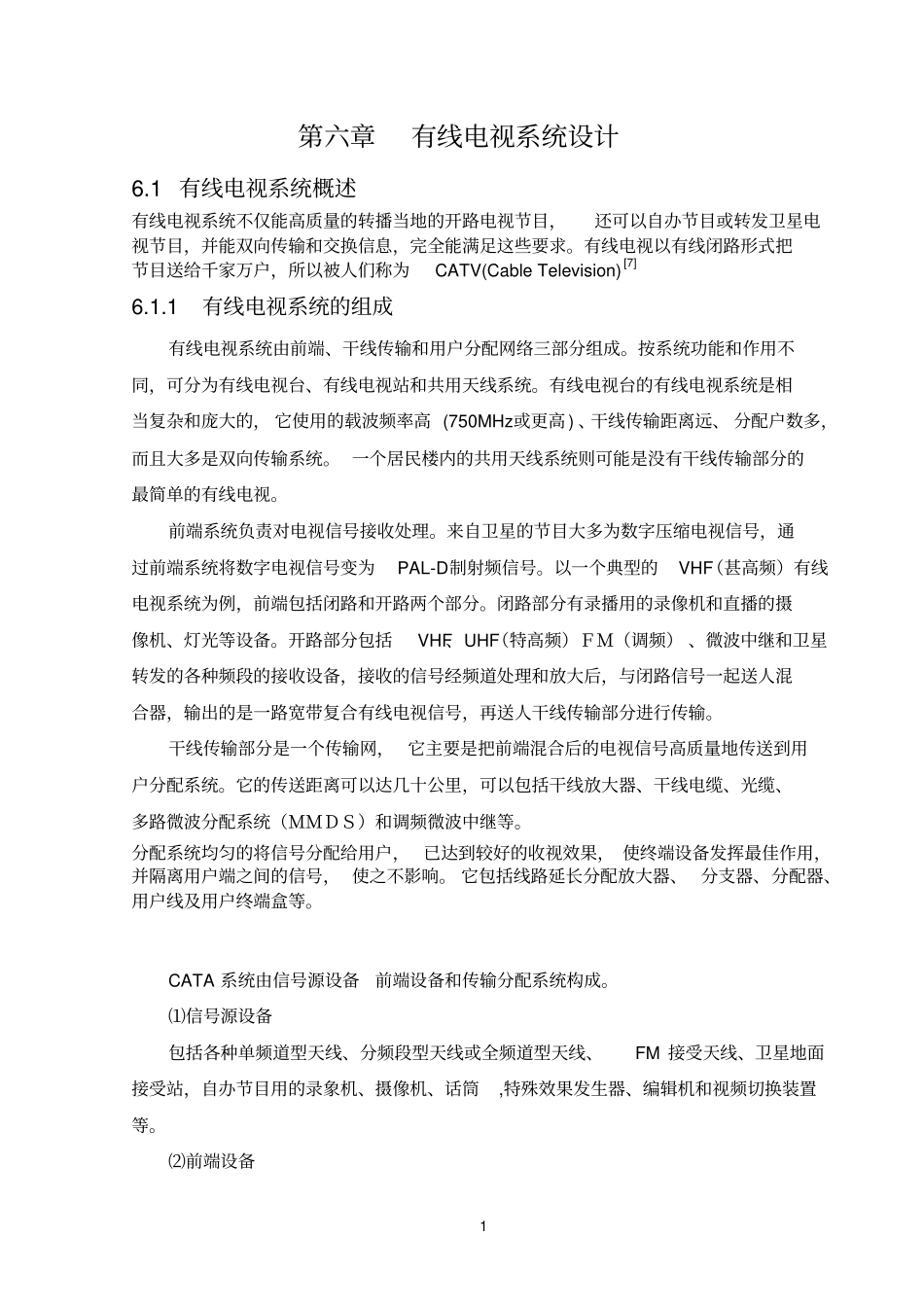

1 第六章有线电视系统设计6.1 有线电视系统概述有线电视系统不仅能高质量的转播当地的开路电视节目，还可以自办节目或转发卫星电视节目，并能双向传输和交换信息，完全能满足这些要求。有线电视以有线闭路形式把节目送给千家万户，所以被人们称为CATV(Cable Television) [7]6.1.1 有线电视系统的组成有线电视系统由前端、干线传输和用户分配网络三部分组成。按系统功能和作用不同，可分为有线电视台、有线电视站和共用天线系统。有线电视台的有线电视系统是相当复杂和庞大的， 它使用的载波频率高 (750MHz或更高 ) 、干线传输距离远、 分配户数多，而且大多是双向传输系统。 一个居民楼内的共用天线系统则可能是没有干线传输部分的最简单的有线电视。前端系统负责对电视信号接收处理。来自卫星的节目大多为数字压缩电视信号，通过前端系统将数字电视信号变为PAL-D制射频信号。以一个典型的VHF（甚高频）有线电视系统为例，前端包括闭路和开路两个部分。闭路部分有录播用的录像机和直播的摄像机、灯光等设备。开路部分包括VHF、UHF（特高频）ＦＭ（调频） 、微波中继和卫星转发的各种频段的接收设备，接收的信号经频道处理和放大后，与闭路信号一起送人混合器，输出的是一路宽带复合有线电视信号，再送人干线传输部分进行传输。干线传输部分是一个传输网， 它主要是把前端混合后的电视信号高质量地传送到用户分配系统。它的传送距离可以达几十公里，可以包括干线放大器、干线电缆、光缆、多路微波分配系统（ＭＭＤＳ）和调频微波中继等。分配系统均匀的将信号分配给用户， 已达到较好的收视效果， 使终端设备发挥最佳作用，并隔离用户端之间的信号， 使之不影响。 它包括线路延长分配放大器、 分支器、分配器、用户线及用户终端盒等。CATA 系统由信号源设备前端设备和传输分配系统构成。⑴信号源设备包括各种单频道型天线、分频段型天线或全频道型天线、FM 接受天线、卫星地面接受站，自办节目用的录象机、摄像机、话筒,特殊效果发生器、编辑机和视频切换装置等。⑵前端设备2 前端设备是接在信号源与传输分配系统之间的设备用以处理传输分配的信号：①天线放大器： 为提高接受天线的输出电平及满足载噪比的要求与接受天线馈出线相连的低噪声型放大器。②频道放大器： 用于放大电视频道或频段信号的各种专用频道放大器或宽频带放大器以及调频波放大器等。③频率变换器：用来将一个或多个信号的载波频率变换到其他载波频率的装...
