有轨电车监控系统解决方案——何金西VIP免费

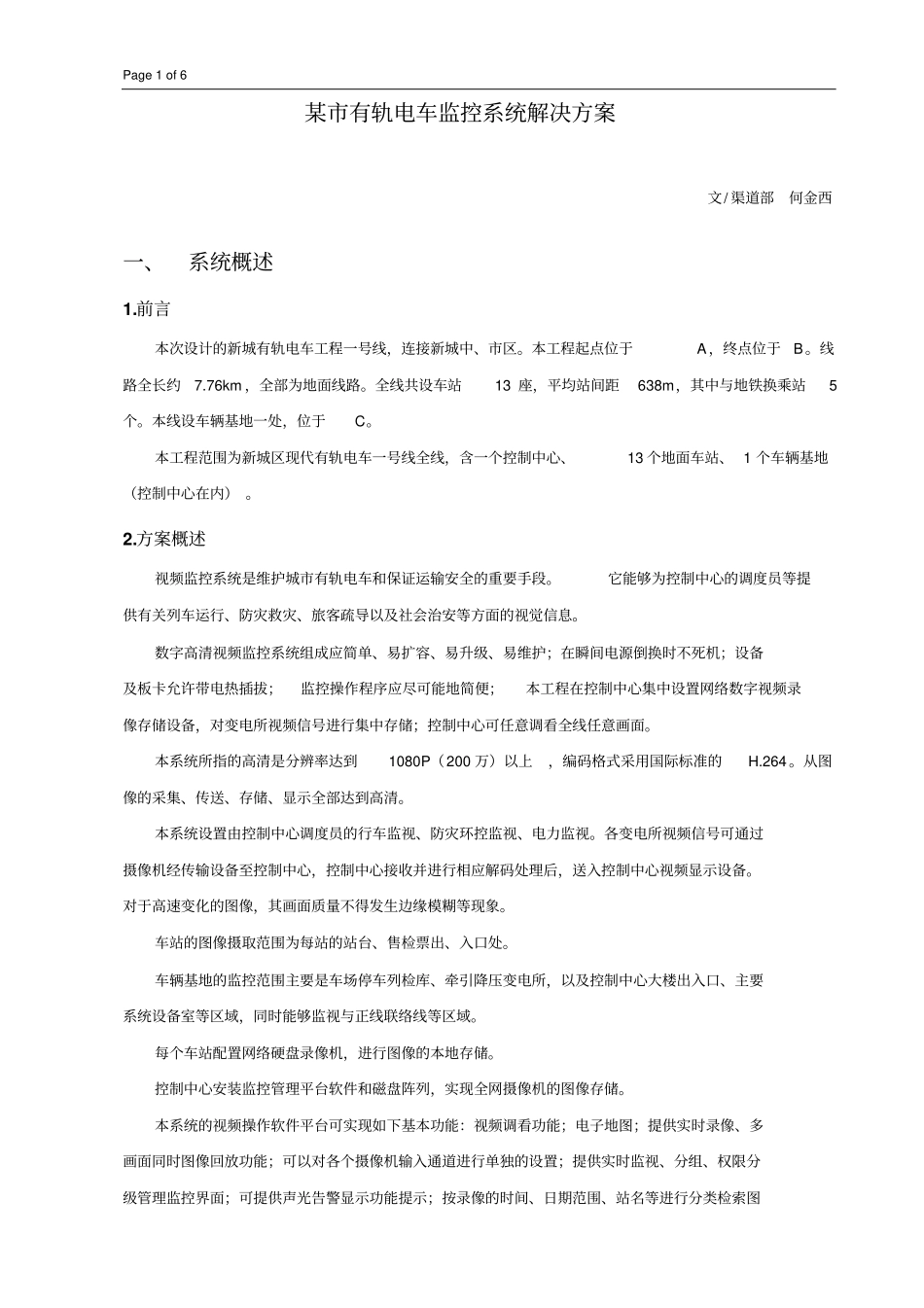

有轨电车监控系统解决方案——何金西_第1页
1/6

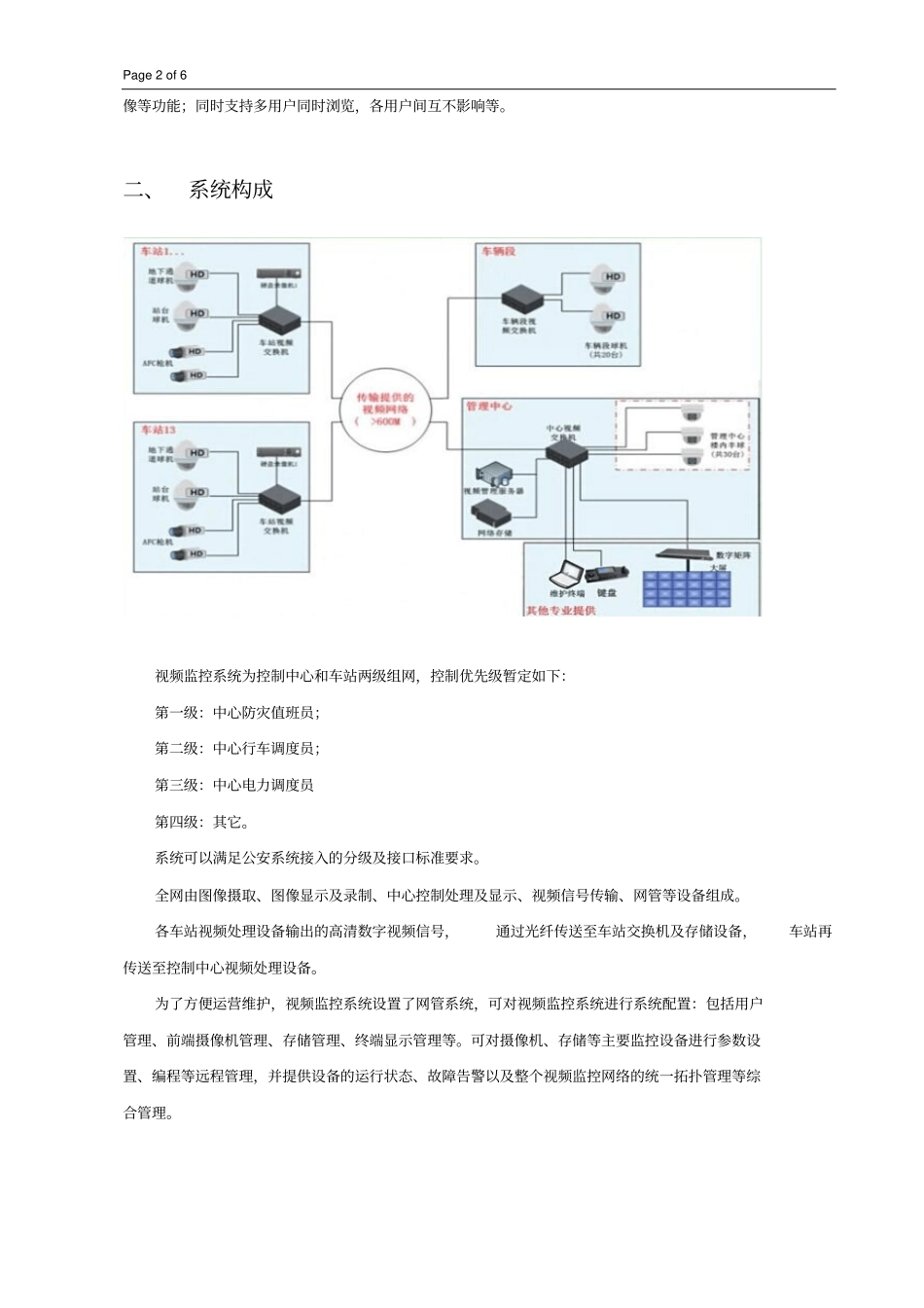

有轨电车监控系统解决方案——何金西_第2页
2/6

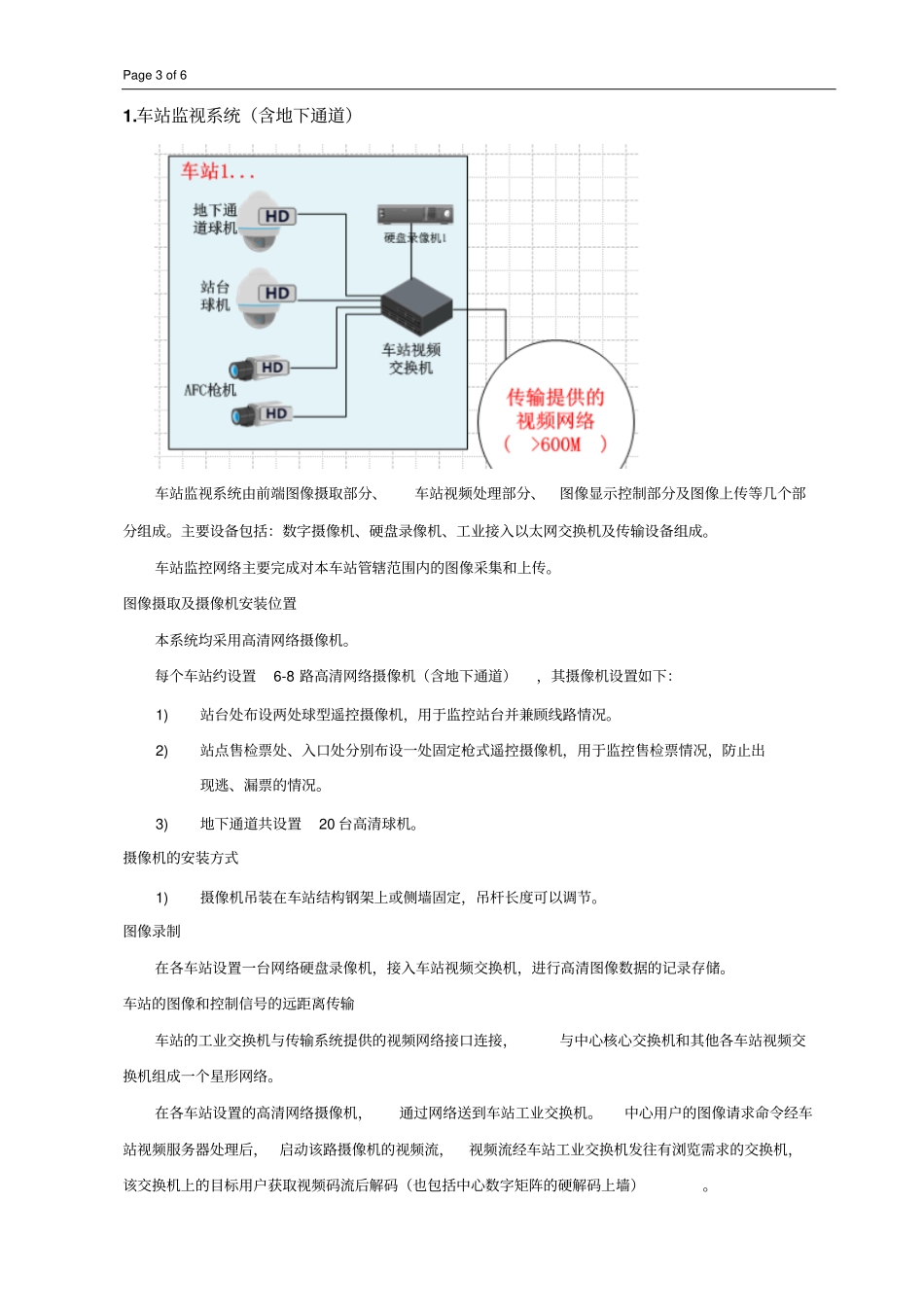

有轨电车监控系统解决方案——何金西_第3页
3/6
Page 1 of 6 某市有轨电车监控系统解决方案文/ 渠道部何金西一、系统概述1.前言本次设计的新城有轨电车工程一号线,连接新城中、市区。本工程起点位于A,终点位于B。线路全长约7.76km ,全部为地面线路。全线共设车站13 座,平均站间距638m,其中与地铁换乘站5个。本线设车辆基地一处,位于C。本工程范围为新城区现代有轨电车一号线全线,含一个控制中心、13 个地面车站、 1 个车辆基地(控制中心在内) 。2.方案概述视频监控系统是维护城市有轨电车和保证运输安全的重要手段。它能够为控制中心的调度员等提供有关列车运行、防灾救灾、旅客疏导以及社会治安等方面的视觉信息。数字高清视频监控系统组成应简单、易扩容、易升级、易维护;在瞬间电源倒换时不死机;设备及板卡允许带电热插拔;监控操作程序应尽可能地简便;本工程在控制中心集中设置网络数字视频录像存储设备,对变电所视频信号进行集中存储;控制中心可任意调看全线任意画面。本系统所指的高清是分辨率达到1080P(200 万)以上,编码格式采用国际标准的H.264。从图像的采集、传送、存储、显示全部达到高清。本系统设置由控制中心调度员的行车监视、防灾环控监视、电力监视。各变电所视频信号可通过摄像机经传输设备至控制中心,控制中心接收并进行相应解码处理后,送入控制中心视频显示设备。对于高速变化的图像,其画面质量不得发生边缘模糊等现象。车站的图像摄取范围为每站的站台、售检票出、入口处。车辆基地的监控范围主要是车场停车列检库、牵引降压变电所,以及控制中心大楼出入口、主要系统设备室等区域,同时能够监视与正线联络线等区域。每个车站配置网络硬盘录像机,进行图像的本地存储。控制中心安装监控管理平台软件和磁盘阵列,实现全网摄像机的图像存储。本系统的视频操作软件平台可实现如下基本功能:视频调看功能;电子地图;提供实时录像、多画面同时图像回放功能;可以对各个摄像机输入通道进行单独的设置;提供实时监视、分组、权限分级管理监控界面;可提供声光告警显示功能提示;按录像的时间、日期范围、站名等进行分类检索图Page 2 of 6 像等功能;同时支持多用户同时浏览,各用户间互不影响等。二、系统构成视频监控系统为控制中心和车站两级组网,控制优先级暂定如下:第一级:中心防灾值班员;第二级:中心行车调度员;第三级:中心电力调度员第四级:其它。系统可以满足公安系统接入的分级及接口标准要求。全网由图像摄取、图像显示及录...
