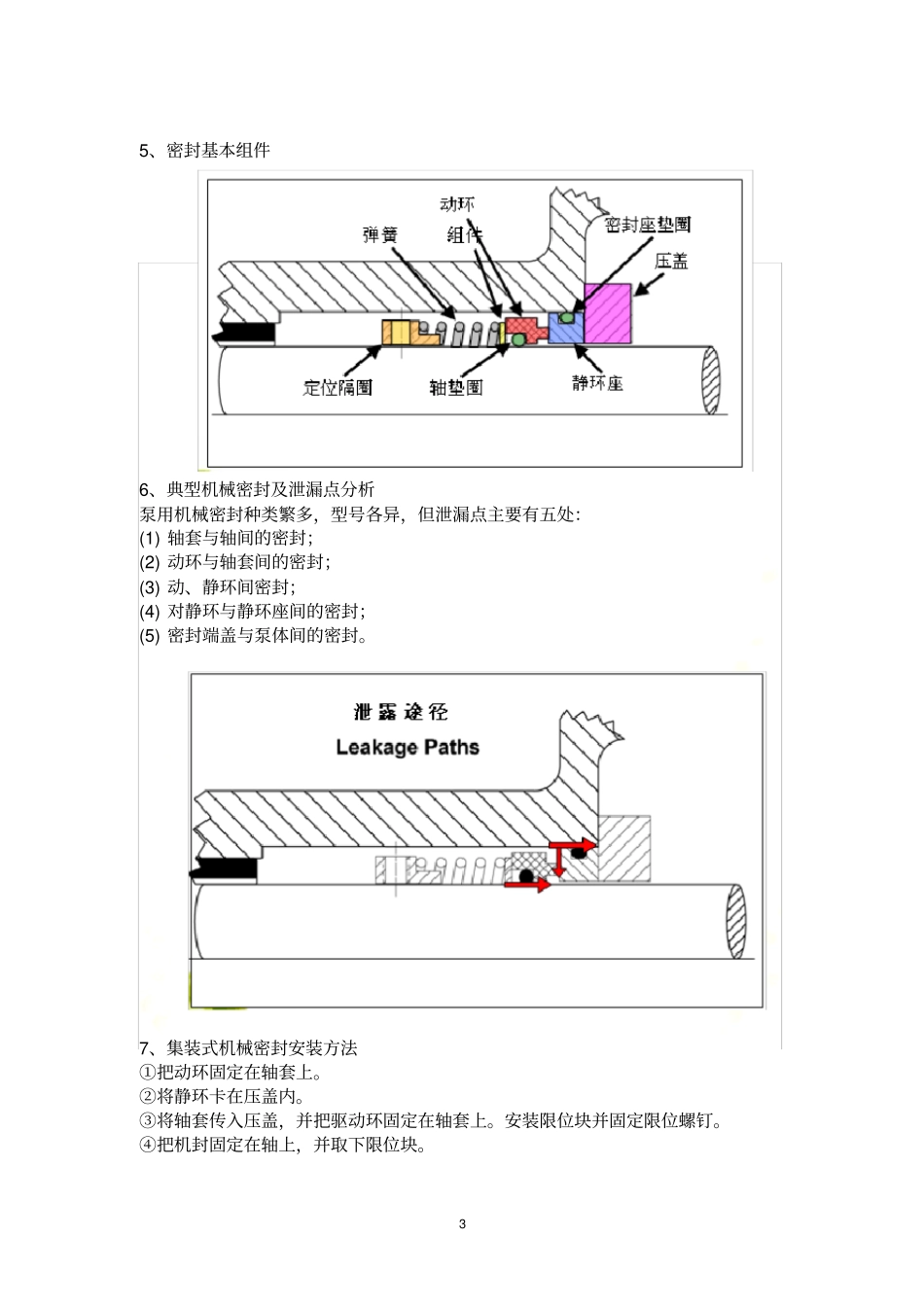

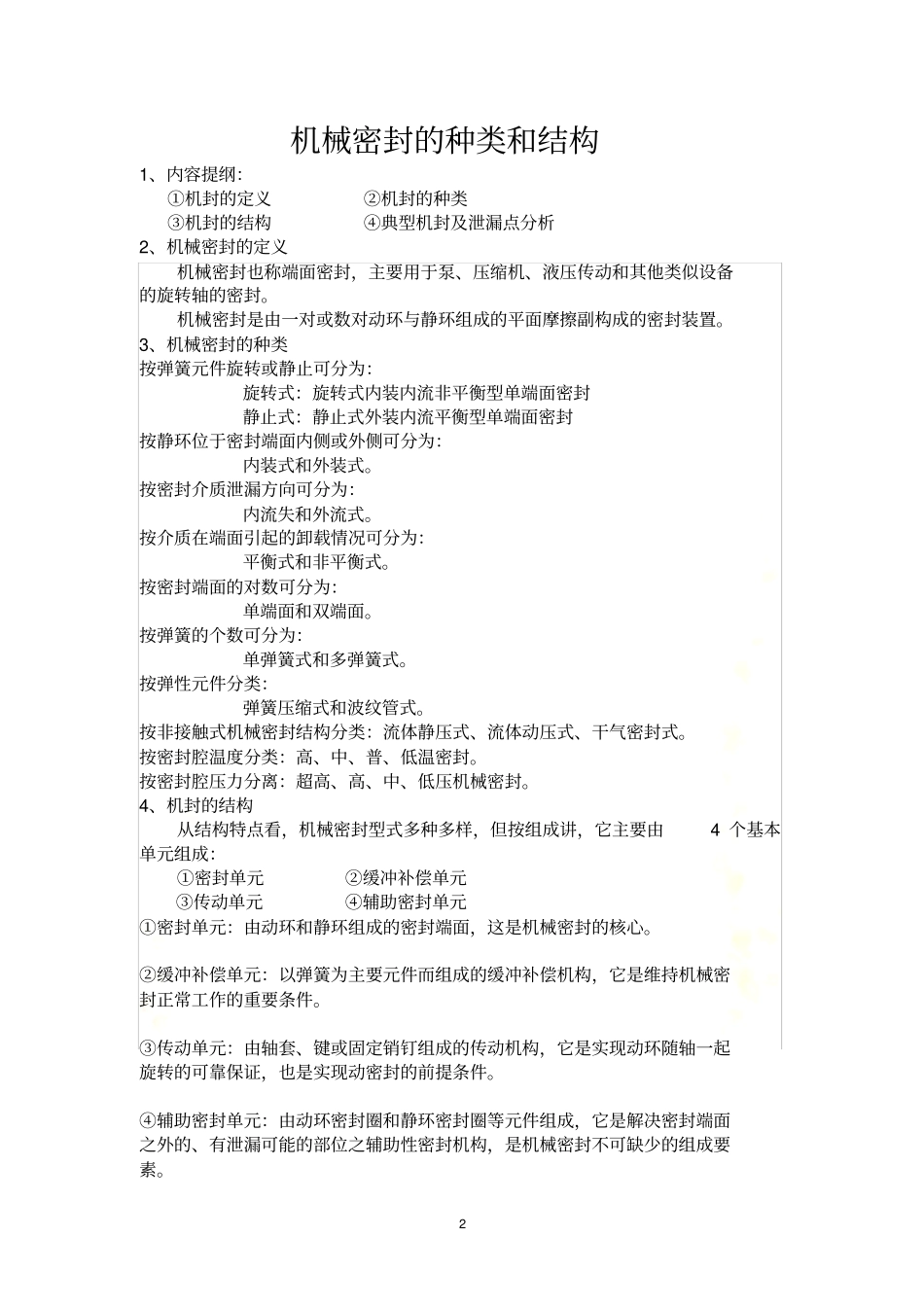

机封的种类和结构2 机械密封的种类和结构1、内容提纲:①机封的定义②机封的种类③机封的结构④典型机封及泄漏点分析2、机械密封的定义机械密封也称端面密封,主要用于泵、压缩机、液压传动和其他类似设备的旋转轴的密封。机械密封是由一对或数对动环与静环组成的平面摩擦副构成的密封装置。3、机械密封的种类按弹簧元件旋转或静止可分为:旋转式:旋转式内装内流非平衡型单端面密封静止式:静止式外装内流平衡型单端面密封按静环位于密封端面内侧或外侧可分为:内装式和外装式。按密封介质泄漏方向可分为:内流失和外流式。按介质在端面引起的卸载情况可分为:平衡式和非平衡式。按密封端面的对数可分为:单端面和双端面。按弹簧的个数可分为:单弹簧式和多弹簧式。按弹性元件分类:弹簧压缩式和波纹管式。按非接触式机械密封结构分类:流体静压式、流体动压式、干气密封式。按密封腔温度分类:高、中、普、低温密封。按密封腔压力分离:超高、高、中、低压机械密封。4、机封的结构从结构特点看,机械密封型式多种多样,但按组成讲,它主要由4 个基本单元组成:①密封单元②缓冲补偿单元③传动单元④辅助密封单元①密封单元:由动环和静环组成的密封端面,这是机械密封的核心。②缓冲补偿单元:以弹簧为主要元件而组成的缓冲补偿机构,它是维持机械密封正常工作的重要条件。③传动单元:由轴套、键或固定销钉组成的传动机构,它是实现动环随轴一起旋转的可靠保证,也是实现动密封的前提条件。④辅助密封单元:由动环密封圈和静环密封圈等元件组成,它是解决密封端面之外的、有泄漏可能的部位之辅助性密封机构,是机械密封不可缺少的组成要素。3 5、密封基本组件6、典型机械密封及泄漏点分析泵用机械密封种类繁多,型号各异,但泄漏点主要有五处:(1) 轴套与轴间的密封;(2) 动环与轴套间的密封;(3) 动、静环间密封;(4) 对静环与静环座间的密封;(5) 密封端盖与泵体间的密封。7、集装式机械密封安装方法①把动环固定在轴套上。②将静环卡在压盖内。③将轴套传入压盖,并把驱动环固定在轴套上。安装限位块并固定限位螺钉。④把机封固定在轴上,并取下限位块。4 8、集装式机械密封安装注意事项①先调整泵末端间隙,再固定机械密封。②拆卸机械密封时,顶丝不能脱离轴套。③机封固定好后,取下限位块。拆卸机封时,先装上限位块,再松顶丝。9、如何区分动环、静环一种简单方法:观察剖面图。如果固定在轴上,并且随轴旋转的环为动环。如果...
