机床夹具设计习题答案VIP免费

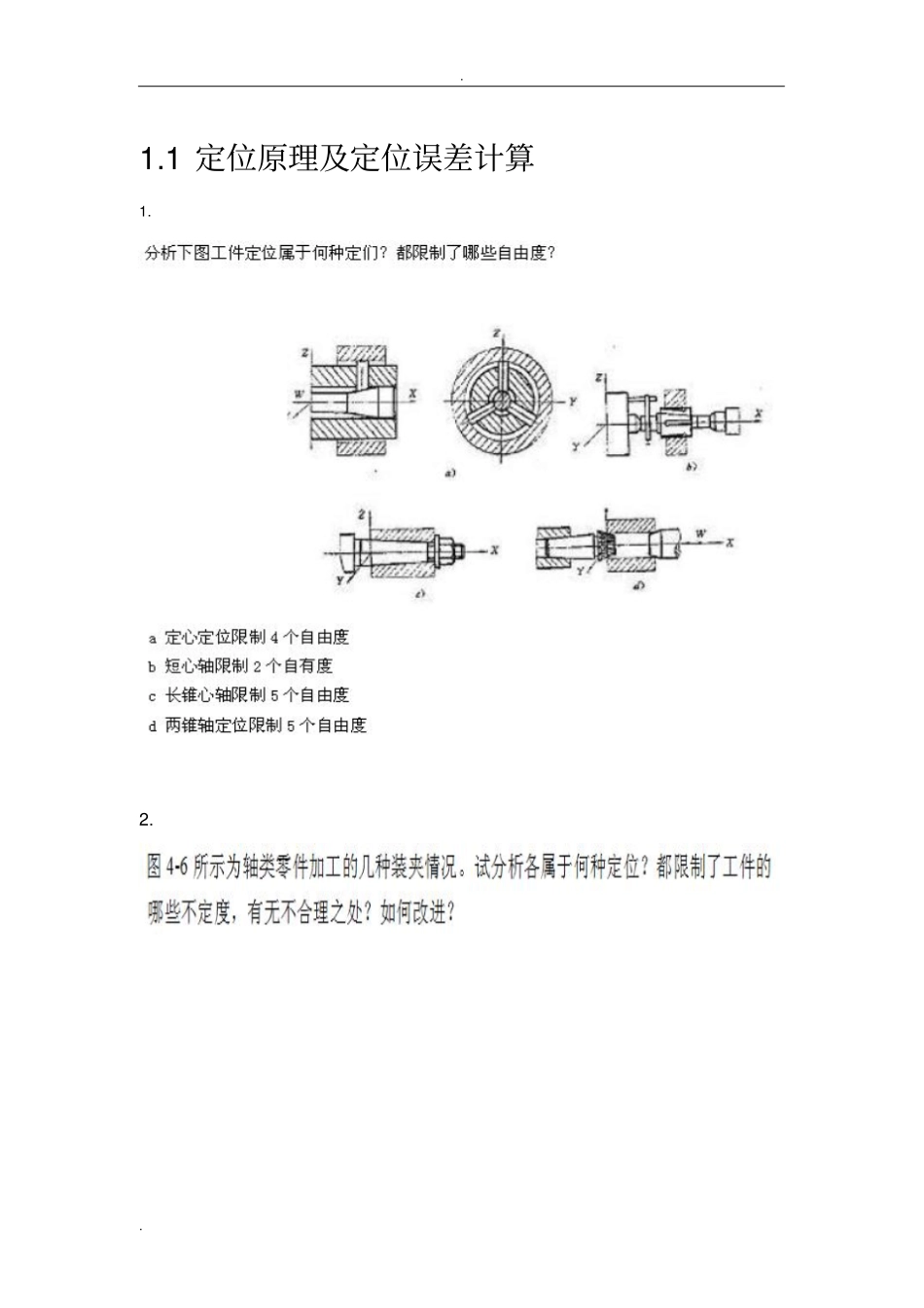

机床夹具设计习题答案_第1页
1/12

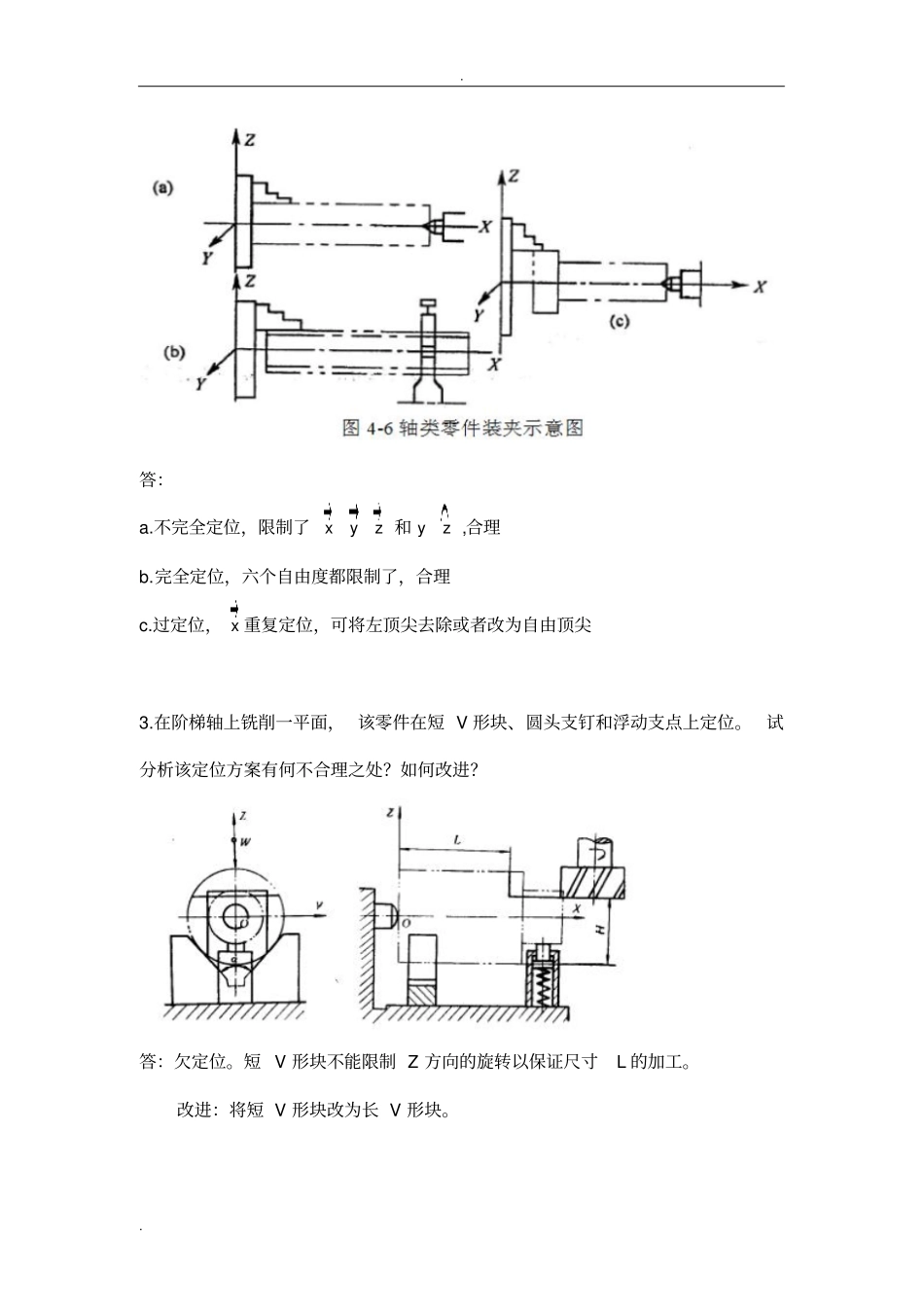

机床夹具设计习题答案_第2页
2/12

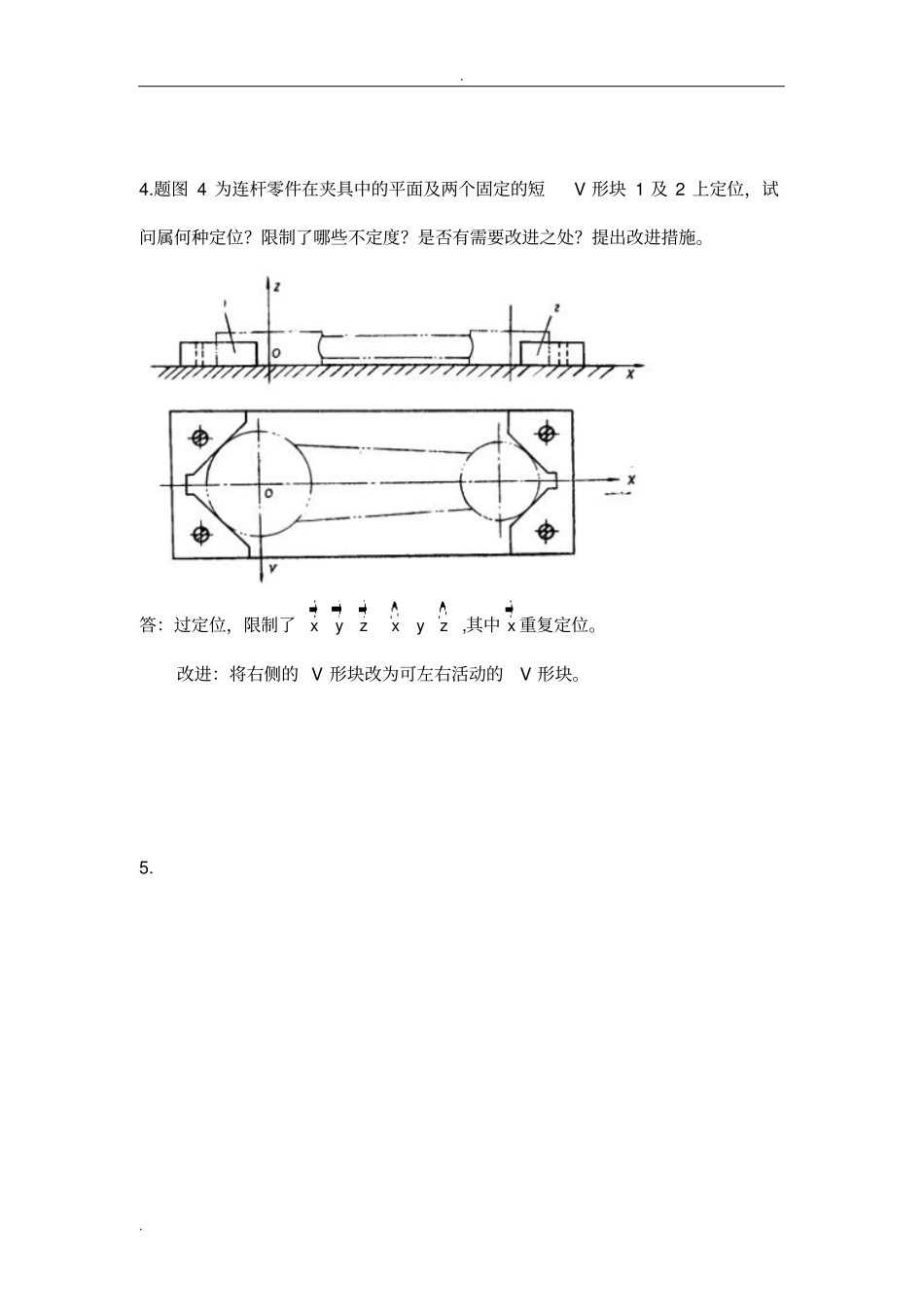

机床夹具设计习题答案_第3页
3/12
. . 1.1 定位原理及定位误差计算1.2.. . 答:a.不完全定位,限制了xyz 和 yz ,合理b.完全定位,六个自由度都限制了,合理c.过定位, x 重复定位,可将左顶尖去除或者改为自由顶尖3.在阶梯轴上铣削一平面, 该零件在短 V 形块、圆头支钉和浮动支点上定位。试分析该定位方案有何不合理之处?如何改进?答:欠定位。短 V 形块不能限制 Z 方向的旋转以保证尺寸L 的加工。改进:将短 V 形块改为长 V 形块。. . 4.题图 4 为连杆零件在夹具中的平面及两个固定的短V 形块 1 及 2 上定位,试问属何种定位?限制了哪些不定度?是否有需要改进之处?提出改进措施。答:过定位,限制了xyzxyz,其中 x 重复定位。改进:将右侧的 V 形块改为可左右活动的V 形块。5.. . 答:该方案属于六点定位。左边两个短V 形块相当于一个长V 形块,限制了 yyzz 四个自由度,右边短V 形块限制了 xx 两个自由度。8.. . 试确定合理的定位方案并绘制定位方案草图。答:一面两销定位原理。9.题图 9 为在杆件上有宽度为b 的开口槽, 内孔 D 已加工, 试确定合理的定位方案并绘制定位方案草图。答:直径为 d 的圆弧端用 V 形块定位,半径为D 的内孔用浮动菱形销定位。11.题图 11(a) 为在圆盘零件上加工O1 、O2 及 O3 三孔的工序简图,题图 11(b )、(c)、( d)为用三轴钻床及钻模同时加工三孔的几种定位方案(工件底面的定位元件未表示),试分别计算当α=90 ° 时各定位方案的定位误差。. . 12.解:加工面C 以 O1O 2 连线为基准,因此=0不重1 =0.08662sin2OTd位置. . 2 =0.12OTd位置120.1866=arctanarctan2160OOL位置位置角度121=0.18663LOOTd定位不重位置位置即该工序定位合理,定位误差为0.1866 13.1.2 夹紧方案及夹紧力计算1.试分析图示各种夹紧方案有何错误和不当之处,并提出改进措施。. . 答:(a)错误:作用点在支承范围之外,夹紧力与支反力构成力矩,夹紧时工件将发生偏程,使定位面与支承元件脱离,以致破坏原有定位。措施:使夹紧力作用在稳定区域内,即使夹紧力作用点左移。(b)错误:夹紧力作用于工件薄壁处,易产生工件夹具变形。措施:将夹紧力作用点往中间移,使夹紧变形尽可能小。(c)错误:夹紧力作用点远离工件加工表面,加工过程中易产生振动。措施:在靠近工件加工处采用辅助支承。(d)错误:左右夹紧力作用不在同一直线上,会产生力矩,不利于工件保持稳定。措施...
