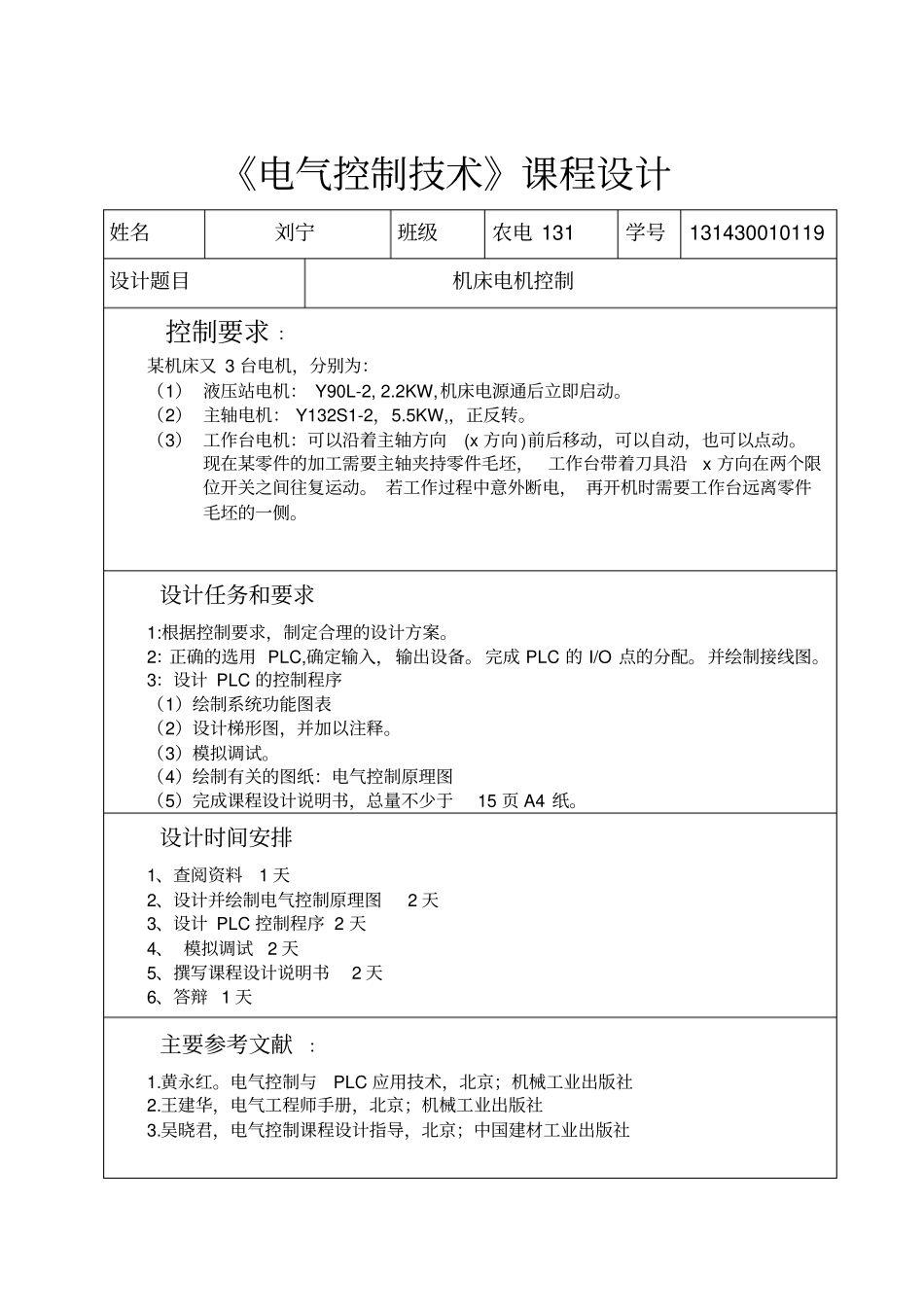

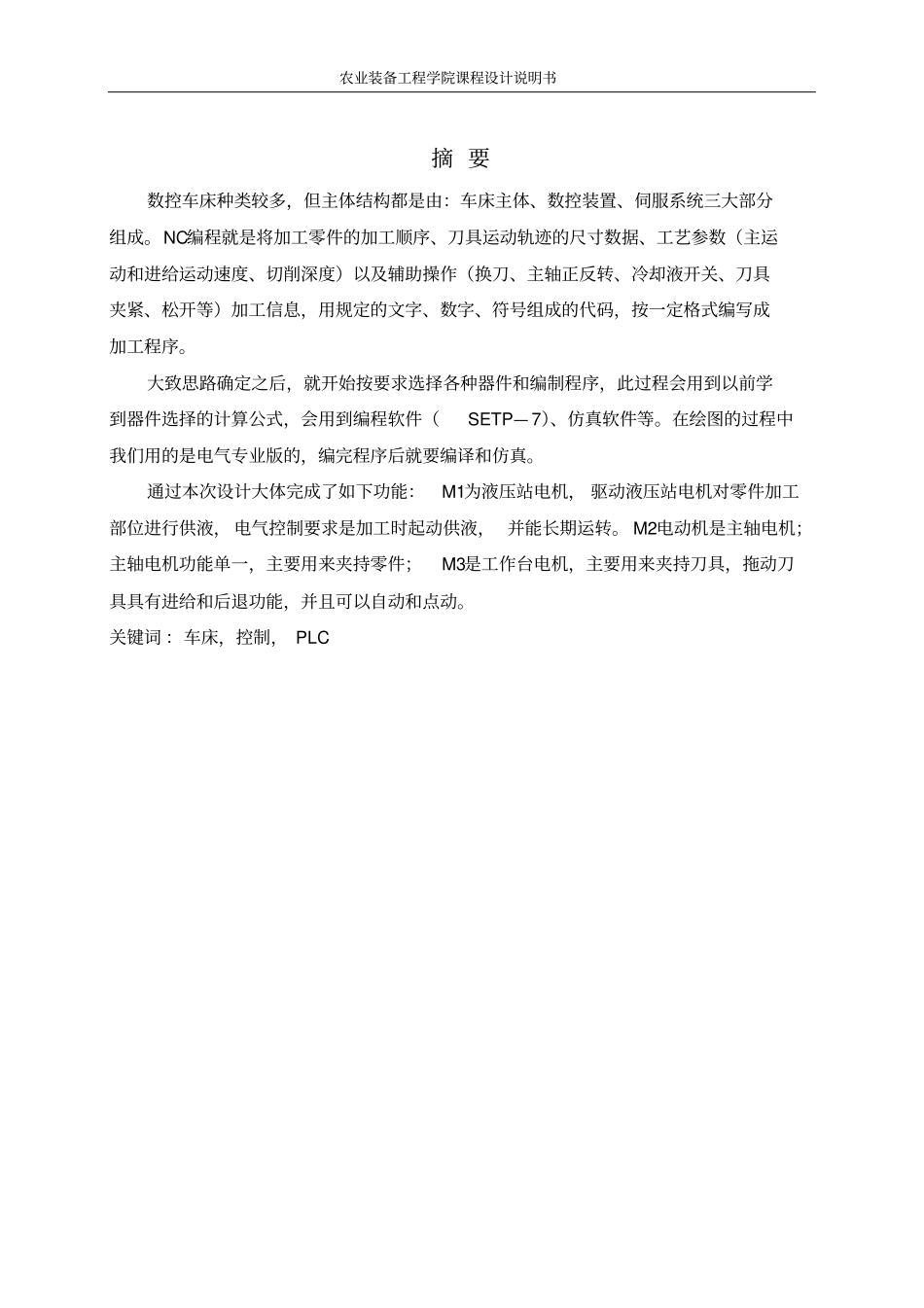

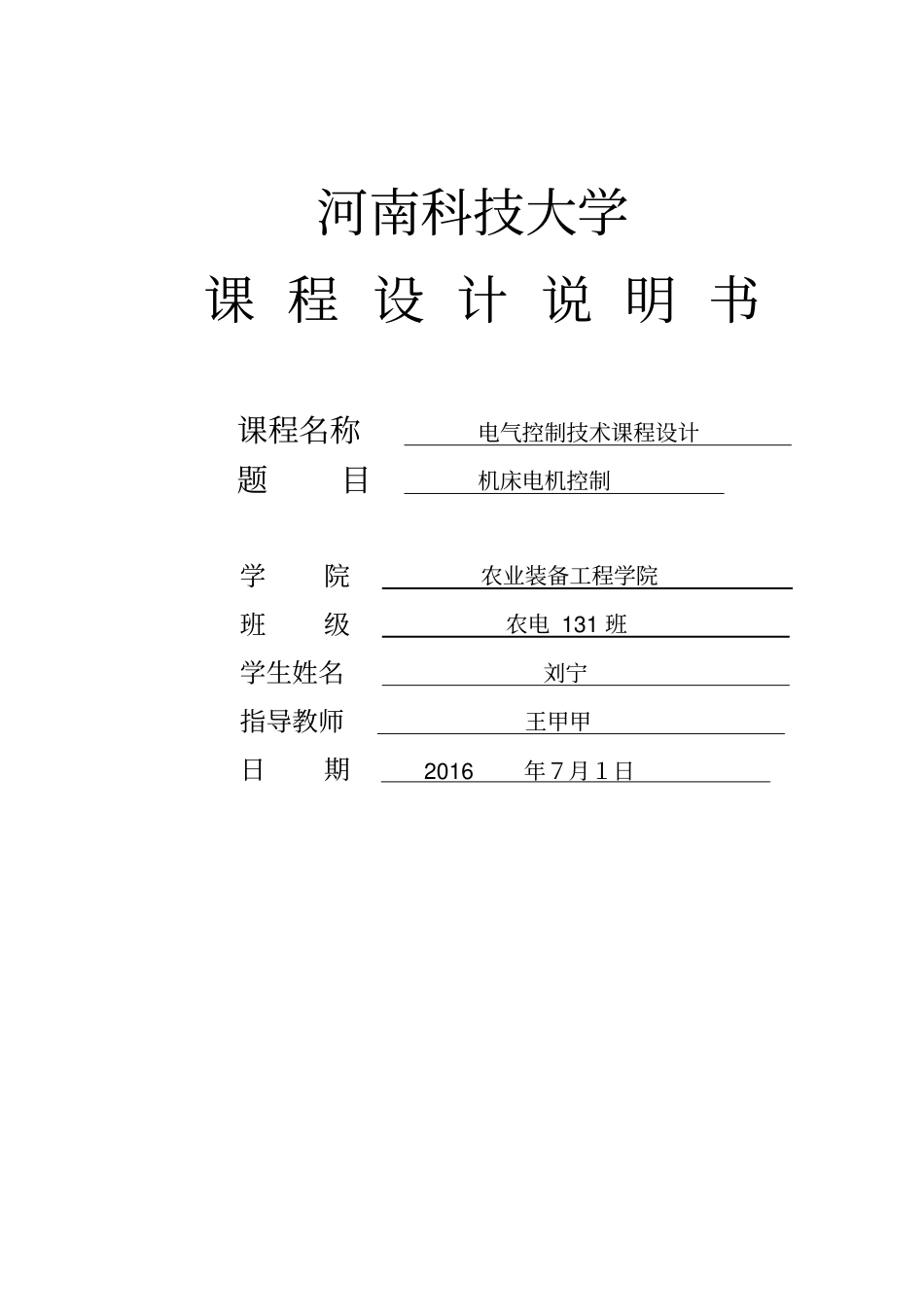

河南科技大学课 程 设 计 说 明 书课程名称电气控制技术课程设计题目机床电机控制学院农业装备工程学院班级农电 131 班学生姓名刘宁指导教师王甲甲日期 2016年７月１日《电气控制技术》课程设计姓名刘宁班级农电 131学号131430010119设计题目机床电机控制控制要求 ：某机床又 3 台电机，分别为：（1） 液压站电机： Y90L-2, 2.2KW,机床电源通后立即启动。（2） 主轴电机： Y132S1-2，5.5KW,，正反转。（3） 工作台电机：可以沿着主轴方向(x 方向 )前后移动，可以自动，也可以点动。现在某零件的加工需要主轴夹持零件毛坯，工作台带着刀具沿x 方向在两个限位开关之间往复运动。 若工作过程中意外断电， 再开机时需要工作台远离零件毛坯的一侧。设计任务和要求1:根据控制要求，制定合理的设计方案。2：正确的选用 PLC,确定输入，输出设备。 完成 PLC 的 I/O 点的分配。并绘制接线图。3：设计 PLC 的控制程序（1）绘制系统功能图表（2）设计梯形图，并加以注释。（3）模拟调试。（4）绘制有关的图纸：电气控制原理图（5）完成课程设计说明书，总量不少于15 页 A4 纸。设计时间安排1、查阅资料1 天2、设计并绘制电气控制原理图2 天3、设计 PLC 控制程序 2 天4、 模拟调试2 天5、撰写课程设计说明书2 天6、答辩 1 天主要参考文献：1.黄永红。电气控制与PLC 应用技术，北京；机械工业出版社2.王建华，电气工程师手册，北京；机械工业出版社3.吴晓君，电气控制课程设计指导，北京；中国建材工业出版社农业装备工程学院课程设计说明书摘 要数控车床种类较多，但主体结构都是由：车床主体、数控装置、伺服系统三大部分组成。NC编程就是将加工零件的加工顺序、刀具运动轨迹的尺寸数据、工艺参数（主运动和进给运动速度、切削深度）以及辅助操作（换刀、主轴正反转、冷却液开关、刀具夹紧、松开等）加工信息，用规定的文字、数字、符号组成的代码，按一定格式编写成加工程序。大致思路确定之后，就开始按要求选择各种器件和编制程序，此过程会用到以前学到器件选择的计算公式，会用到编程软件（SETP— 7）、仿真软件等。在绘图的过程中我们用的是电气专业版的，编完程序后就要编译和仿真。通过本次设计大体完成了如下功能：M1为液压站电机， 驱动液压站电机对零件加工部位进行供液， 电气控制要求是加工时起动供液， 并能长期运转。 M2电动机是主轴电机；主轴电机功能单一，主要用来夹持零件；M3是工作...
