机床电气控制与PLC考前辅导20151225资料VIP免费

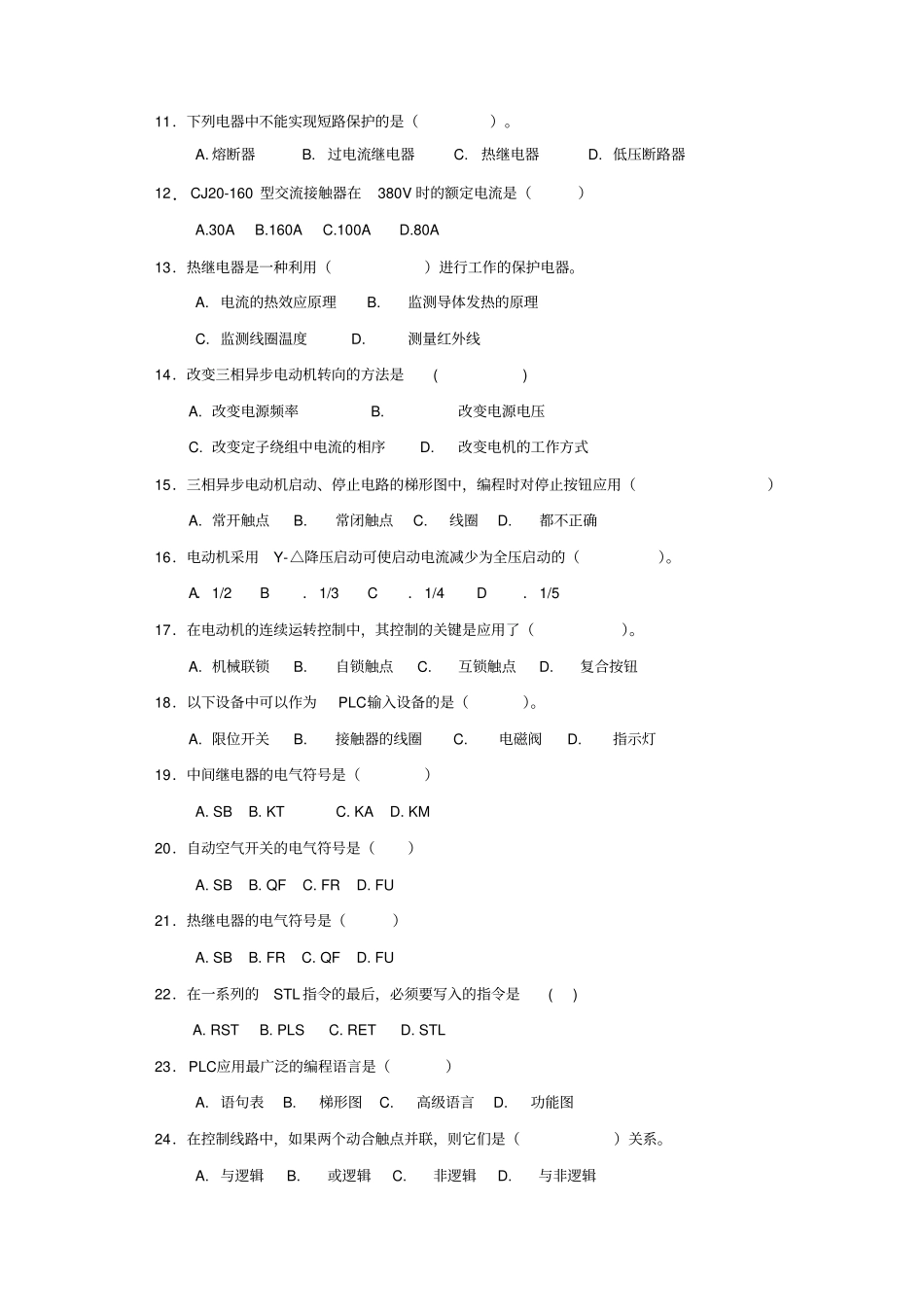

《机床电气控制与PLC》复习题题型及分值一、判断题（ 10 小题，每小题 1 分，共 10 分）二、单项选择题（ 10 小题，每小题 2 分，共 20 分）三、简答题（ 4 小题，每小题 5 分，共 20 分）四、梯形图与指令表之间的转换。 （ 3 小题，每小题 10 分，共 30 分）五、设计题（ 2 小题，每小题 10 分，共 20 分）一、判断题1．低压电器是指工作于交流1200 伏以下或直流1500 伏以下电路中的电器。 （）2．在正常情况下，一个用户程序扫描周期由四个阶段组成。（）3．接触器不具有欠压保护的功能。（）4．万能转换开关本身带有各种保护。（）5．电动机采用制动措施的目的是为了停车平稳。（）6. 可编程控制器不能用于过程控制和数据处理。（）7. ANI指令用于串联一个动合触点的连接。（）7. OUT 指令不能用于输入继电器。（）9. 在控制线路中，如果两个动合触点串联，则它们是“或”逻辑关系。（）10. ORI指令用于并联一个常开触点的连接。（）11. ORB 指令用于块与块的并联连接。（）12．PLC的工作状态有STOP和 RUN两种。（）13. T200定时范围是（ 0.1-3276.7）s。（）14. T0-T199定时范围是（ 0.1-3276.7）s。（）15．在频繁操作的可逆线路中，正反转接触器之间要有电气联锁和机械联锁。（）16．FX系列可编程控制器的输入输出继电器编号用十进制数表示。（）17．PLC的输入 / 输出继电器采用十进制进行编号。（）18．在 FX2N系列 PLC中除 X、Y继电器采用八进制外， 其他编程元件均采用十进制。 （）19. 顺序功能图的编程原则为先进行负载的驱动处理，然后进行转移处理。（）20. 与 STL 步进触点相连的触点应使用LD 或 LDI 指令。（）二、单项选择题1．熔断器的极限分断能力是指在规定条件下，能分断的（）。A．额定电流 B．最大过载电流 C．最大短路电流 D．最大起动电流2．由于电弧的存在，将导致（）。A. 电路分断时间加长 B.电路分断时间缩短C.电路分断时间不变 D.分断能力提高3．三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除后，（）。A．在定子绕组中串入电阻B．在定子绕组中通入直流电流C．重新接入反相序电源D．以上说法都不正确4．甲乙两个接触器，欲实现互锁控制，则应（）。A. 在两接触器的线圈电路中互串对方的常开触点B. 在两接触器的线圈电路中互串对方的常闭触点C.在甲接触器的线圈电路中串入乙接触器的常闭触点D.在乙接触器的线圈电路中串入...
