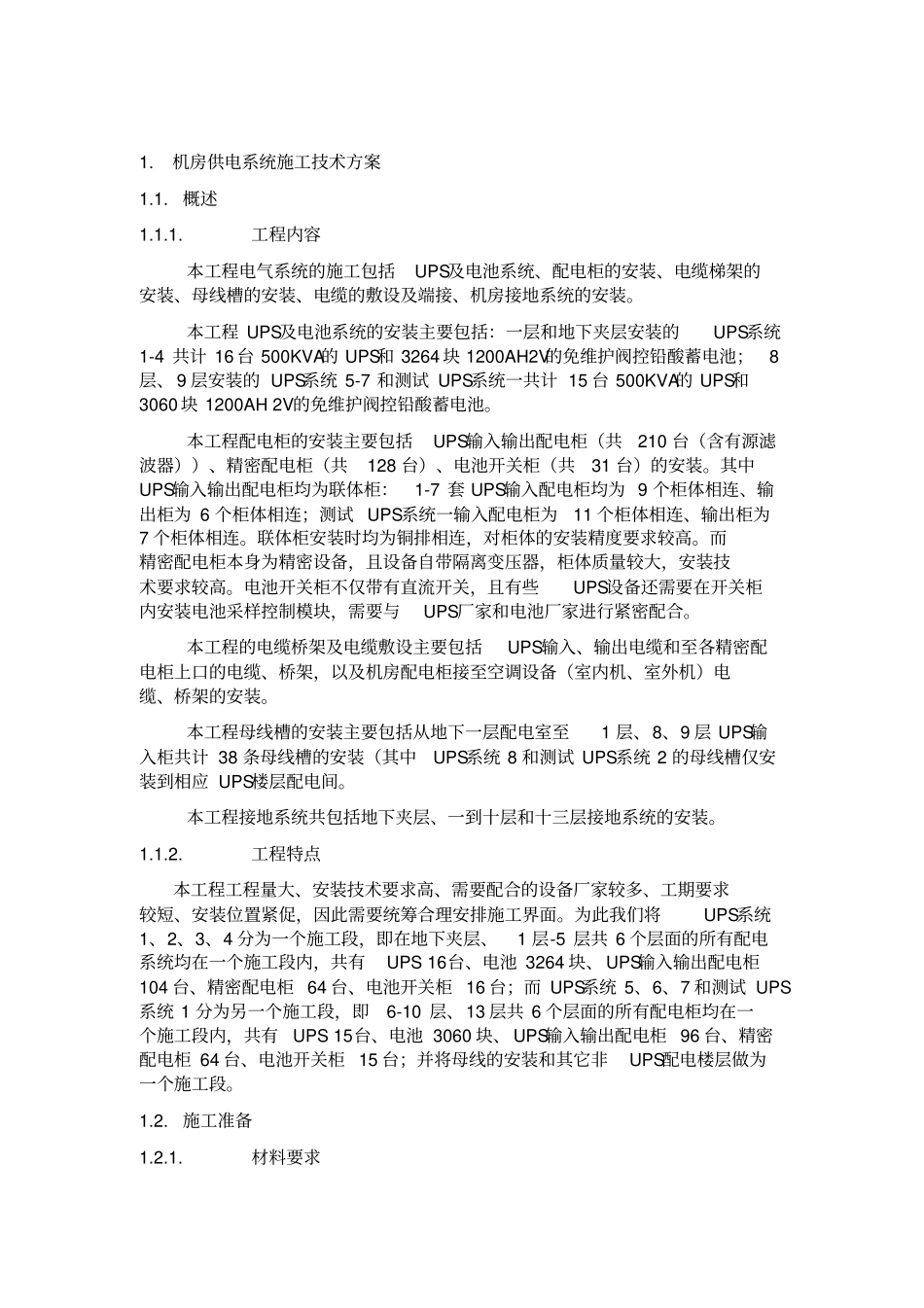

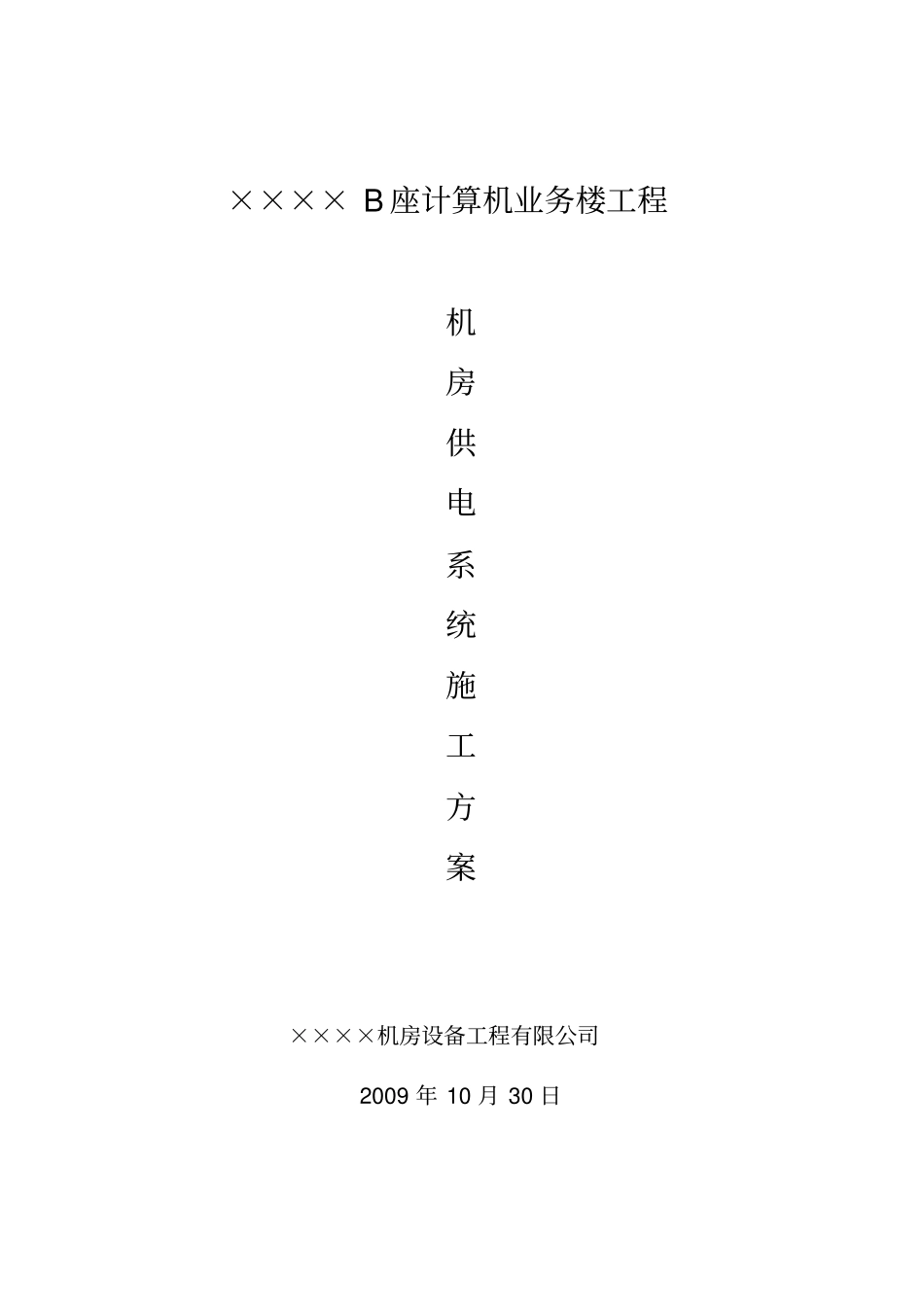

×××× B 座计算机业务楼工程机房供电系统施工方案××××机房设备工程有限公司2009 年 10 月 30 日1.机房供电系统施工技术方案1.1.概述1.1.1.工程内容本工程电气系统的施工包括UPS及电池系统、配电柜的安装、电缆梯架的安装、母线槽的安装、电缆的敷设及端接、机房接地系统的安装。本工程 UPS及电池系统的安装主要包括：一层和地下夹层安装的UPS系统1-4 共计 16 台 500KVA的 UPS和 3264 块 1200AH2V的免维护阀控铅酸蓄电池；8层、 9 层安装的 UPS系统 5-7 和测试 UPS系统一共计 15 台 500KVA的 UPS和3060 块 1200AH 2V的免维护阀控铅酸蓄电池。本工程配电柜的安装主要包括UPS输入输出配电柜（共210 台（含有源滤波器））、精密配电柜（共128 台）、电池开关柜（共31 台）的安装。其中UPS输入输出配电柜均为联体柜：1-7 套 UPS输入配电柜均为 9 个柜体相连、输出柜为 6 个柜体相连；测试 UPS系统一输入配电柜为11 个柜体相连、输出柜为7 个柜体相连。联体柜安装时均为铜排相连，对柜体的安装精度要求较高。而精密配电柜本身为精密设备，且设备自带隔离变压器，柜体质量较大，安装技术要求较高。电池开关柜不仅带有直流开关，且有些UPS设备还需要在开关柜内安装电池采样控制模块，需要与UPS厂家和电池厂家进行紧密配合。本工程的电缆桥架及电缆敷设主要包括UPS输入、输出电缆和至各精密配电柜上口的电缆、桥架，以及机房配电柜接至空调设备（室内机、室外机）电缆、桥架的安装。本工程母线槽的安装主要包括从地下一层配电室至1 层、8、9 层 UPS输入柜共计 38 条母线槽的安装（其中UPS系统 8 和测试 UPS系统 2 的母线槽仅安装到相应 UPS楼层配电间。本工程接地系统共包括地下夹层、一到十层和十三层接地系统的安装。1.1.2.工程特点本工程工程量大、安装技术要求高、需要配合的设备厂家较多、工期要求较短、安装位置紧促，因此需要统筹合理安排施工界面。为此我们将UPS系统1、2、3、4 分为一个施工段，即在地下夹层、1 层-5 层共 6 个层面的所有配电系统均在一个施工段内，共有UPS 16台、电池 3264 块、 UPS输入输出配电柜104 台、精密配电柜 64 台、电池开关柜 16 台；而 UPS系统 5、6、7 和测试 UPS系统 1 分为另一个施工段，即6-10 层、13 层共 6 个层面的所有配电柜均在一个施工段内，共有UPS 15台、电池 3060 块、 UPS输入输出配电柜 96 台、精密配电柜 ...
