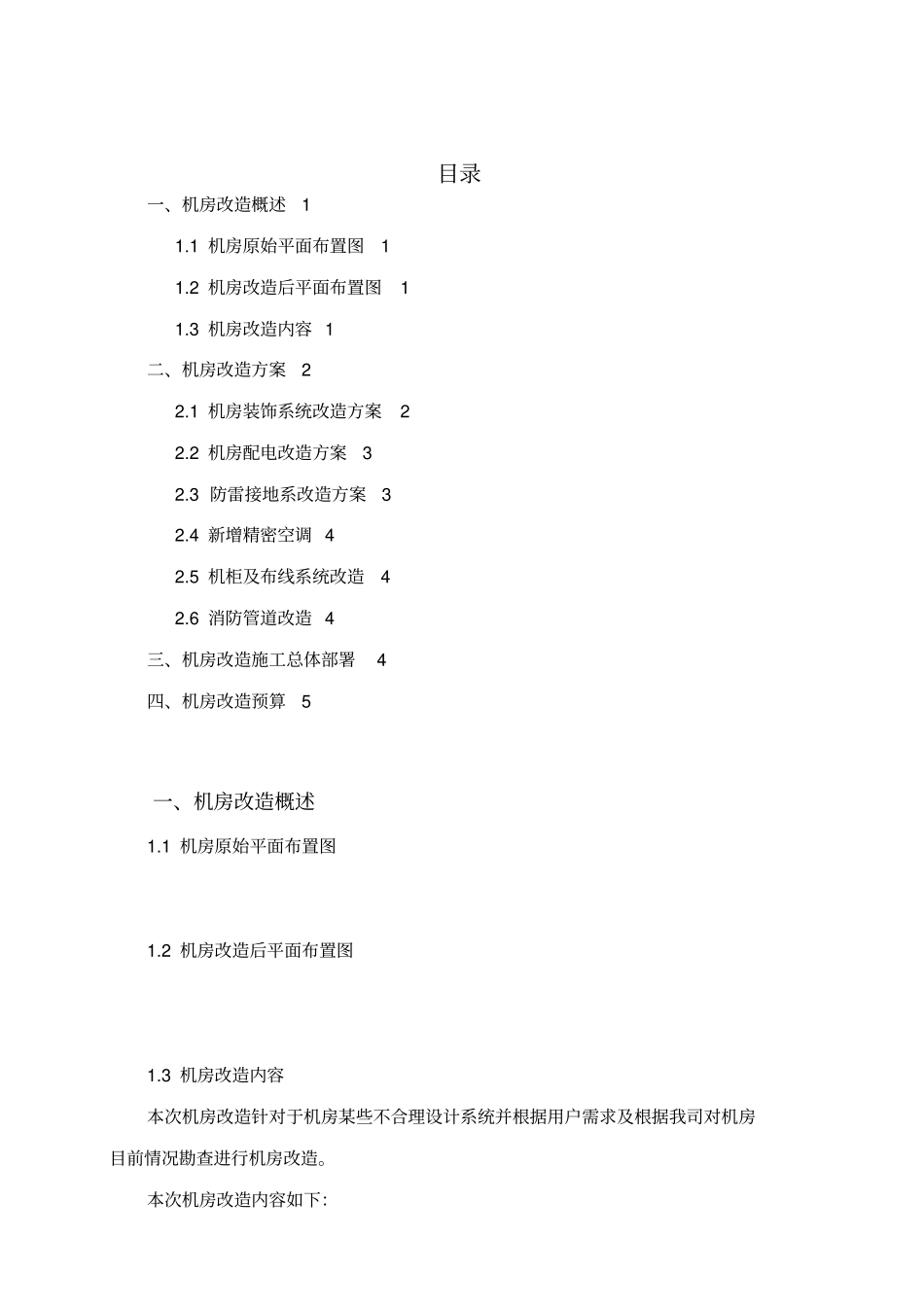

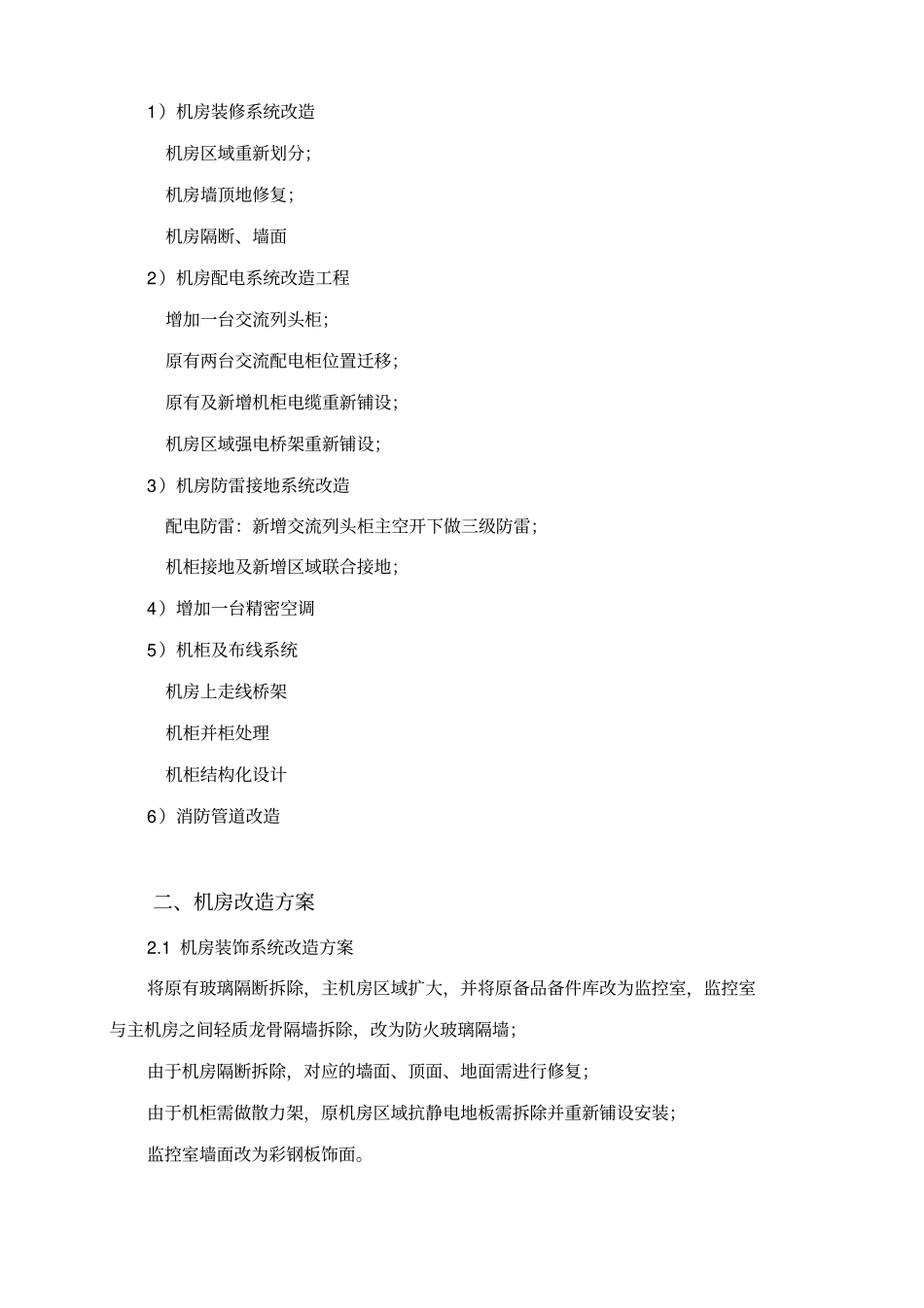

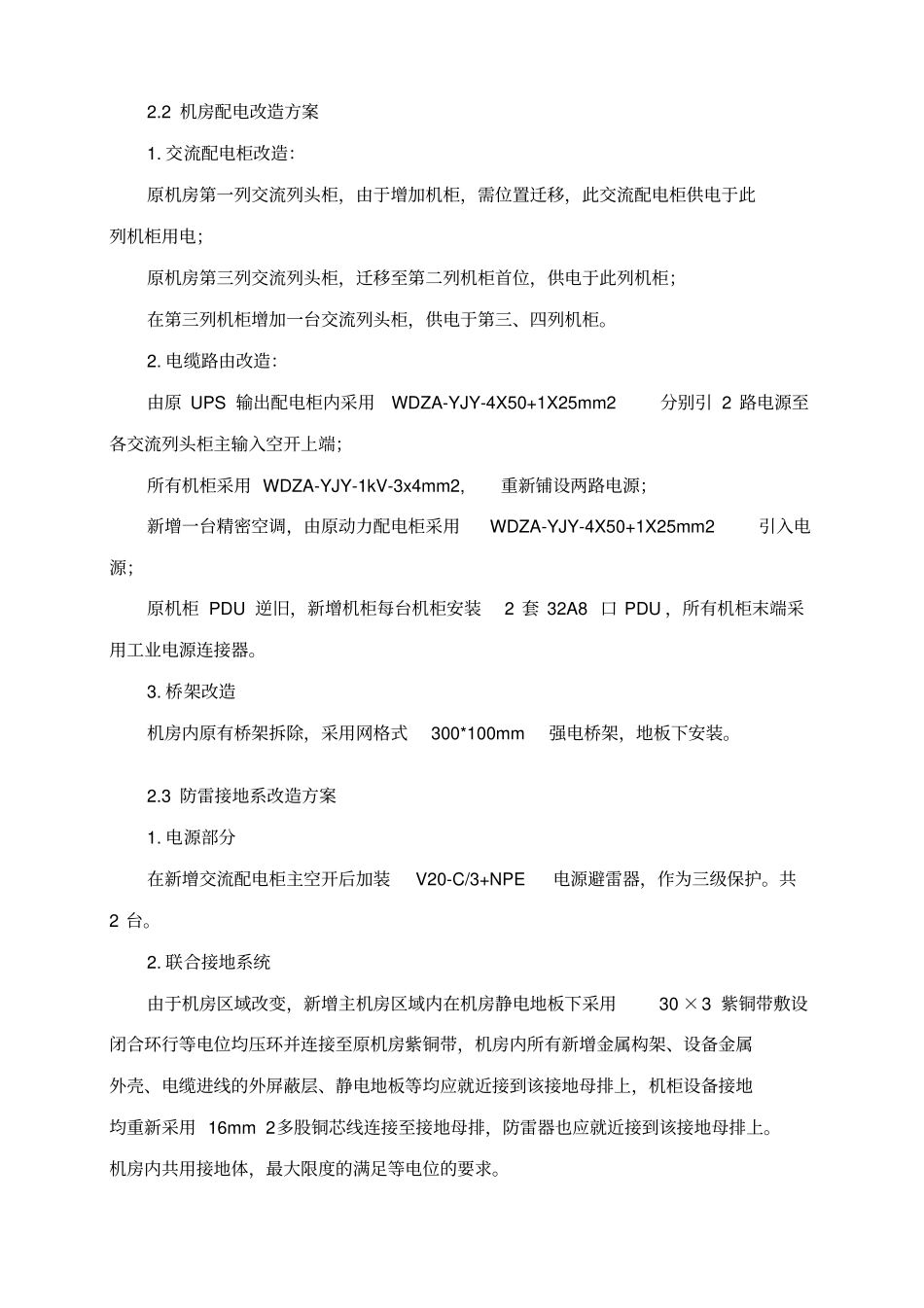

目录一、机房改造概述11.1 机房原始平面布置图1 1.2 机房改造后平面布置图1 1.3 机房改造内容 1 二、机房改造方案22.1 机房装饰系统改造方案2 2.2 机房配电改造方案3 2.3 防雷接地系改造方案3 2.4 新增精密空调 4 2.5 机柜及布线系统改造4 2.6 消防管道改造 4 三、机房改造施工总体部署4四、机房改造预算5一、机房改造概述1.1 机房原始平面布置图1.2 机房改造后平面布置图1.3 机房改造内容本次机房改造针对于机房某些不合理设计系统并根据用户需求及根据我司对机房目前情况勘查进行机房改造。本次机房改造内容如下：1）机房装修系统改造机房区域重新划分；机房墙顶地修复；机房隔断、墙面2）机房配电系统改造工程增加一台交流列头柜；原有两台交流配电柜位置迁移；原有及新增机柜电缆重新铺设；机房区域强电桥架重新铺设；3）机房防雷接地系统改造配电防雷：新增交流列头柜主空开下做三级防雷；机柜接地及新增区域联合接地；4）增加一台精密空调5）机柜及布线系统机房上走线桥架机柜并柜处理机柜结构化设计6）消防管道改造二、机房改造方案2.1 机房装饰系统改造方案将原有玻璃隔断拆除，主机房区域扩大，并将原备品备件库改为监控室，监控室与主机房之间轻质龙骨隔墙拆除，改为防火玻璃隔墙；由于机房隔断拆除，对应的墙面、顶面、地面需进行修复；由于机柜需做散力架，原机房区域抗静电地板需拆除并重新铺设安装；监控室墙面改为彩钢板饰面。2.2 机房配电改造方案1. 交流配电柜改造：原机房第一列交流列头柜，由于增加机柜，需位置迁移，此交流配电柜供电于此列机柜用电；原机房第三列交流列头柜，迁移至第二列机柜首位，供电于此列机柜；在第三列机柜增加一台交流列头柜，供电于第三、四列机柜。2. 电缆路由改造：由原 UPS 输出配电柜内采用WDZA-YJY-4X50+1X25mm2分别引 2 路电源至各交流列头柜主输入空开上端；所有机柜采用 WDZA-YJY-1kV-3x4mm2,重新铺设两路电源；新增一台精密空调，由原动力配电柜采用WDZA-YJY-4X50+1X25mm2引入电源；原机柜 PDU 逆旧，新增机柜每台机柜安装2 套 32A8 口 PDU ，所有机柜末端采用工业电源连接器。3. 桥架改造机房内原有桥架拆除，采用网格式300*100mm强电桥架，地板下安装。2.3 防雷接地系改造方案1. 电源部分在新增交流配电柜主空开后加装V20-C/3+NPE电源避雷器，作为三级保护。共2 台。2. 联合接地系统由于机房区域改变，新增主机房区域内在机房静电地板下采...
