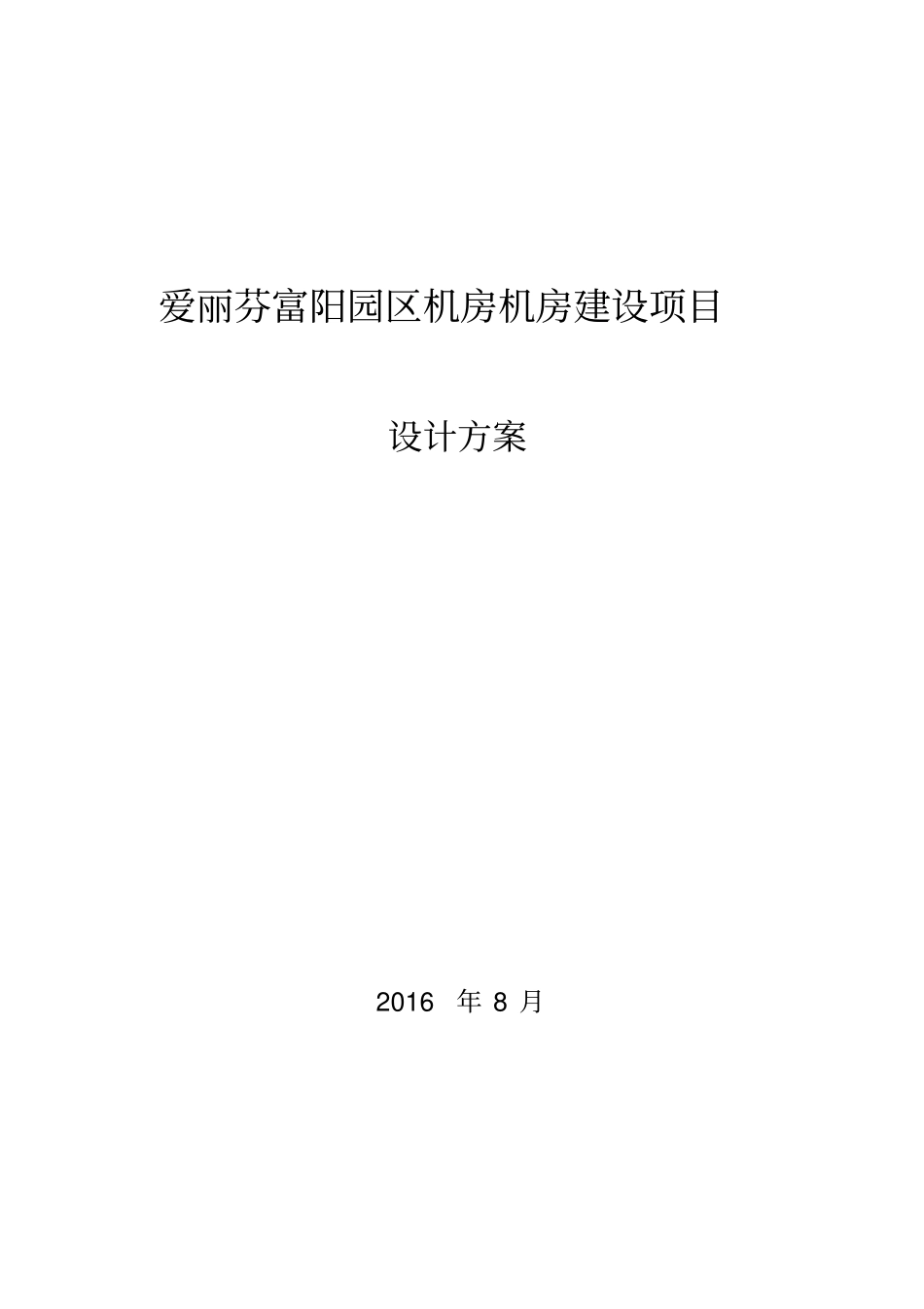

爱丽芬富阳园区机房机房建设项目设计方案2016年 8 月目录第一章、 设计方案1.工程概况本项目为新建机房项目,机房面积88.5 ㎡,地面至楼板高度暂估为4.2m ,梁下净高度约为3.5m ,地面楼板承重荷载暂估为300Kg/ ㎡。设计规划的主要功能房间包括主机房、 UPS 配电室(位于 3 号楼与 4 号楼间的地下二层,房间尺寸暂定)。本机房项目主要建设子系统包括:机房装修系统、电气系统(含防雷接地)、空调通风系统、弱电系统(含综合布线、安防系统、动力环境监控系统)、消防系统(含气体灭火系统、火灾自动报警系统)。2.设计依据《电子计算机场地通用规范》(GB/T-2887-2000) 《电子信息系统机房设计规范》 (GB 50174-2008)《计算机房用活动地板技术条件》(GB 6650-86) 《高层民用建筑设计防火规范》 (GB 50045-95 )(2006 版)《建筑内部装修设计防火规范》(GB 50222-95) 《民用建筑电气设计规范》 (JGJ16-2008 )《供配电系统设计规范》 (GB 50052-2009) 《低压配电设计规范》 (GB 50054-95) 《工业与民用配电设计手册》第三版《建筑照明设计标准》 (GB50034-2004 )《建筑物防雷设计规范》 (GB50057-2010)《建筑物电子信息系统防雷技术规范》 (GB50343-2004)《采暖通风与空气调节设计规范》 (GB50019-2003 )《智能建筑设计标准》 (GB/T 50314-2006)《综合布线系统工程设计规范》 (GB 50311-2007)《安全防范工程技术规范》 (GB50348-2004 )《火灾自动报警系统设计规范》 (GB 50116-98 )《气体灭火系统设计规范》 (GB 50370-2005)3.设计思想本机房工程建设按照业界现行技术标准,采用先进的技术手段, 建设一个布局合理、有现代感、功能完备、安全可靠、可持续发展、设施先进、绿色环保、投资合理的现代化 B 级数据中心机房,为机房内计算机和网络设备提供一个安全、可靠、温湿度及洁净度均符合要求的运行环境,同时为系统运行和管理人员提供安全、方便的工作环境和可靠、高效的管理手段。4.设计原则安全性原则本机房项目具有完整的安全策略和切实可靠的安全手段来保证数据系统技术环境设备的安全。可靠性原则对于电气系统和空调系统采用高可靠性设计标准,保证合理的冗余能力。从房间布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设,为计算机应用系统的高可靠性目标要求提供匹配的的基础环境设施条件。可管理性原则选用的设备具有智能化、可管理...
