机械制造工艺与夹具设计CA6140车床拨叉夹具设计钻M8VIP免费

机械制造工艺与夹具设计CA6140车床拨叉夹具设计钻M8_第1页
1/22
机械制造工艺与夹具设计CA6140车床拨叉夹具设计钻M8_第2页
2/22
机械制造工艺与夹具设计CA6140车床拨叉夹具设计钻M8_第3页
3/22

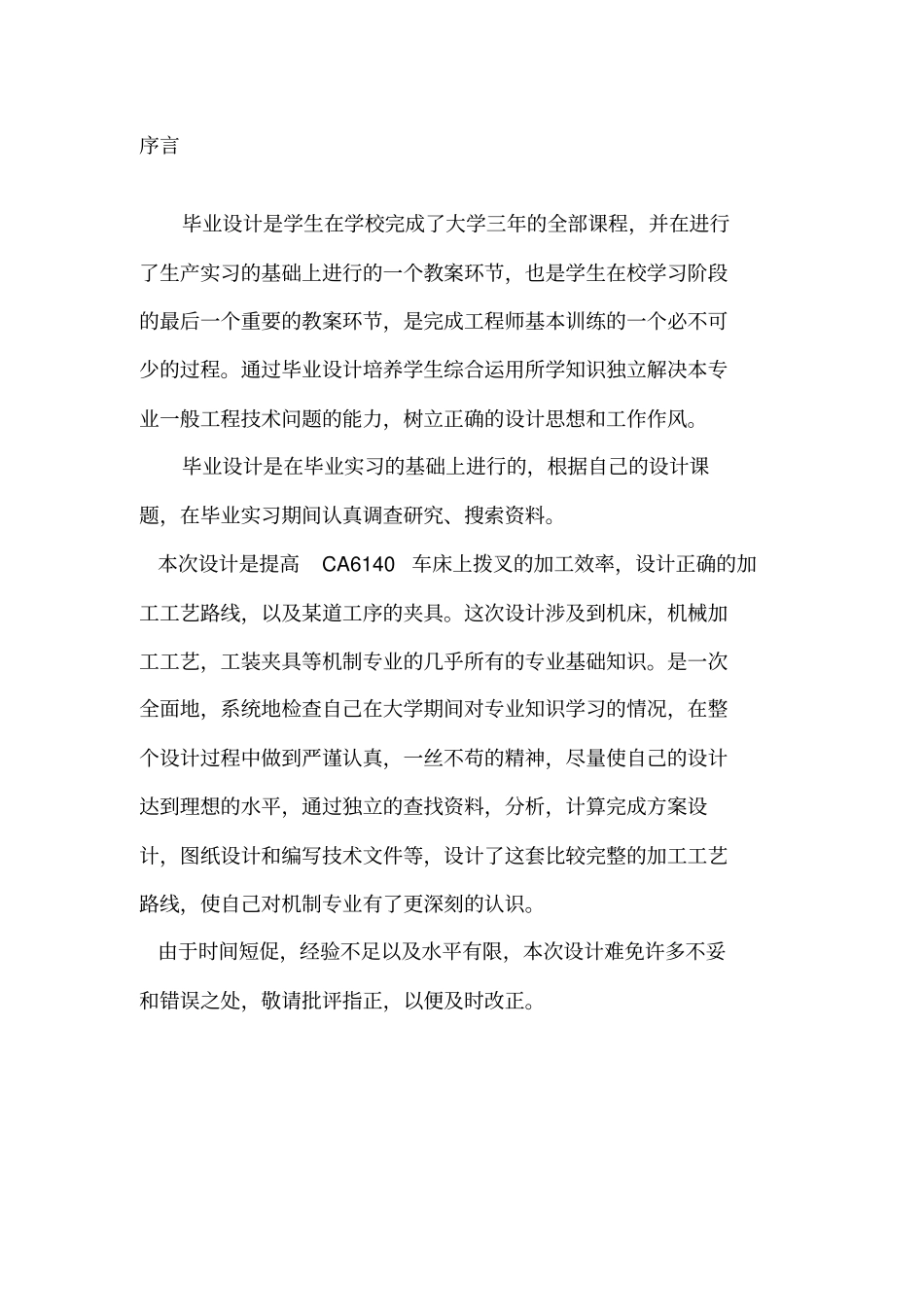

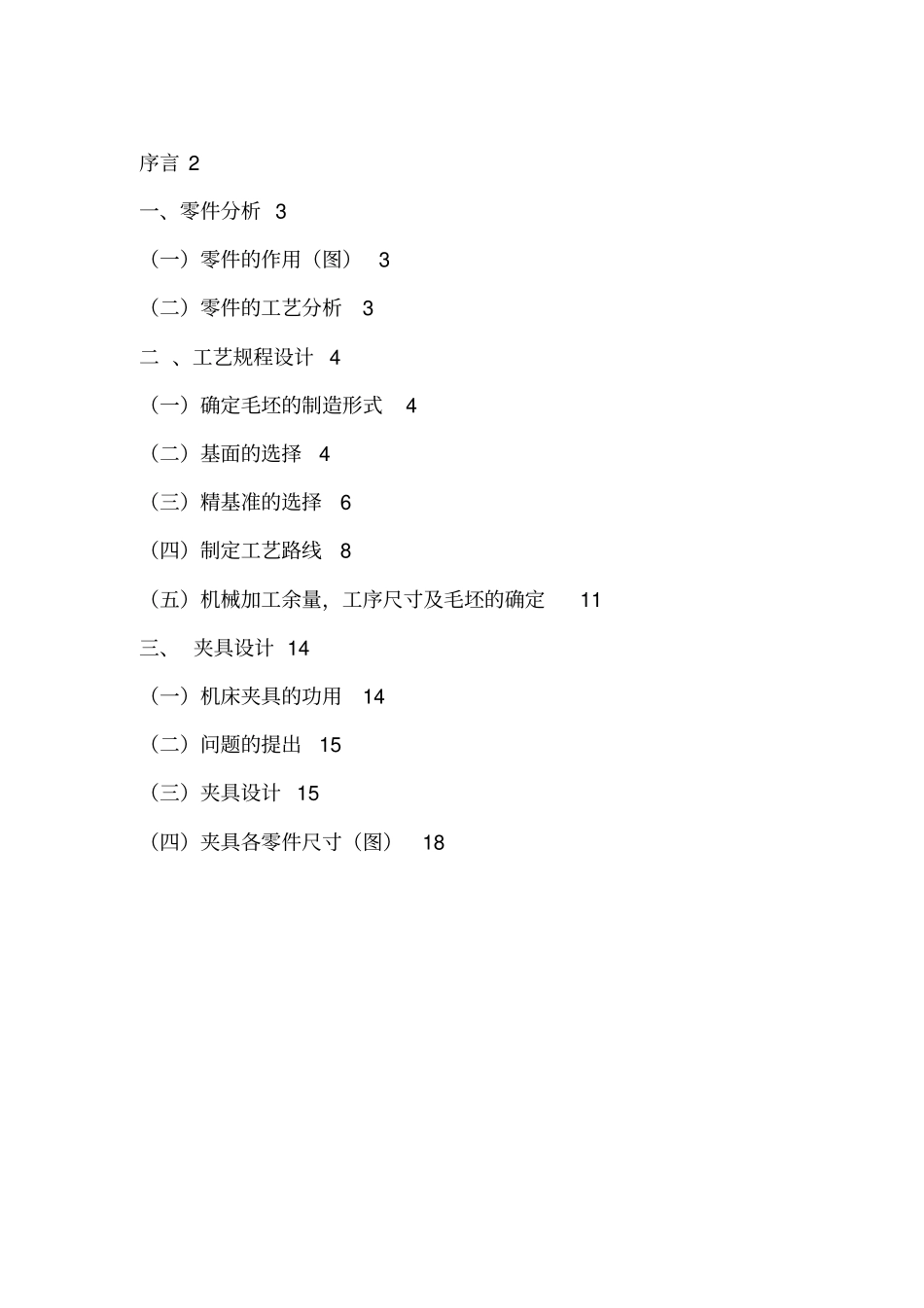

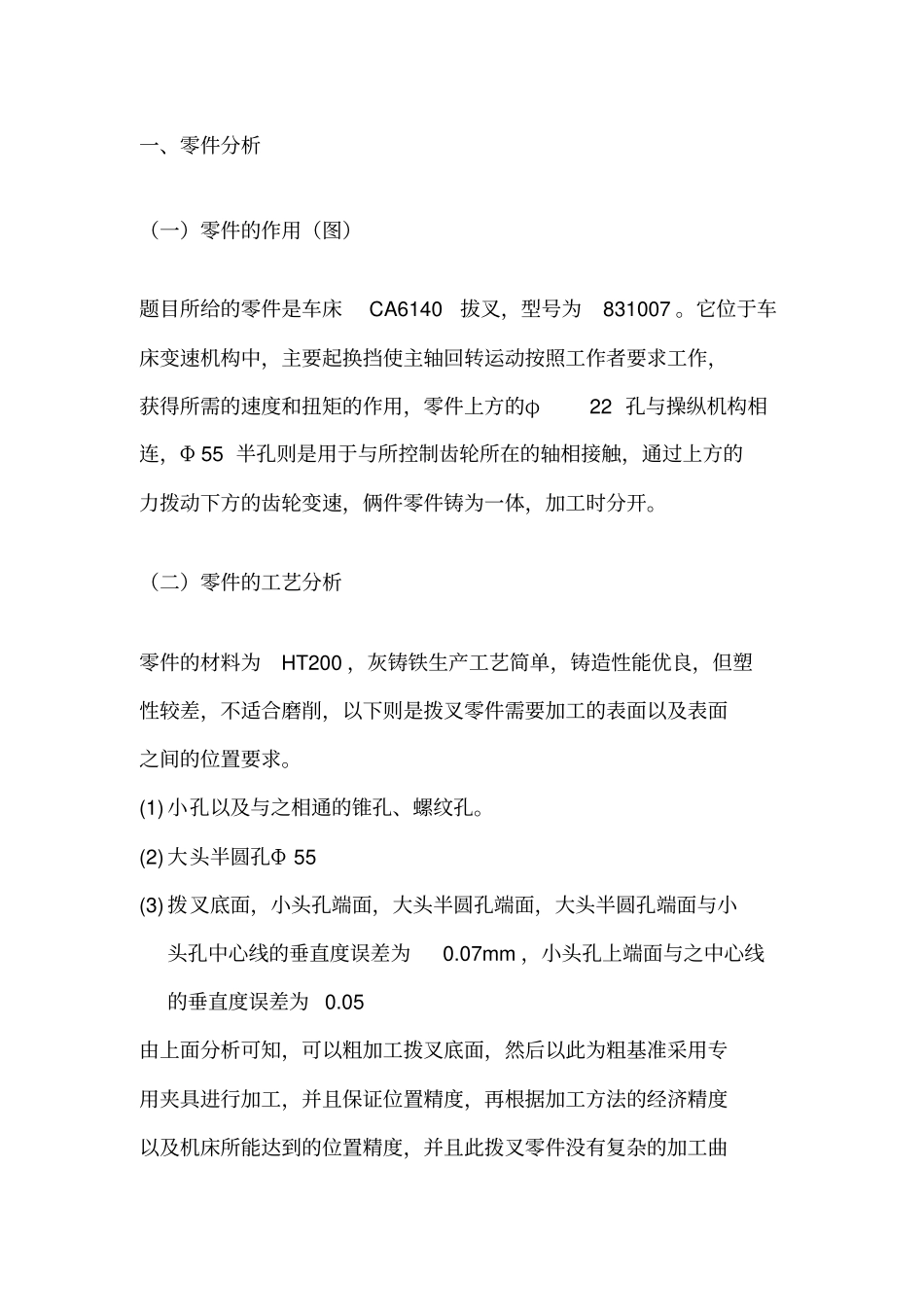

序言 2 一、零件分析 3 (一)零件的作用(图)3 (二)零件的工艺分析3 二 、工艺规程设计 4 (一)确定毛坯的制造形式4 (二)基面的选择4 (三)精基准的选择6 (四)制定工艺路线8 (五)机械加工余量,工序尺寸及毛坯的确定11 三、 夹具设计 14 (一)机床夹具的功用14 (二)问题的提出15 (三)夹具设计 15 (四)夹具各零件尺寸(图)18 序言毕业设计是学生在学校完成了大学三年的全部课程,并在进行了生产实习的基础上进行的一个教案环节,也是学生在校学习阶段的最后一个重要的教案环节,是完成工程师基本训练的一个必不可少的过程。通过毕业设计培养学生综合运用所学知识独立解决本专业一般工程技术问题的能力,树立正确的设计思想和工作作风。毕业设计是在毕业实习的基础上进行的,根据自己的设计课题,在毕业实习期间认真调查研究、搜索资料。本次设计是提高CA6140车床上拨叉的加工效率,设计正确的加工工艺路线,以及某道工序的夹具。这次设计涉及到机床,机械加工工艺,工装夹具等机制专业的几乎所有的专业基础知识。是一次全面地,系统地检查自己在大学期间对专业知识学习的情况,在整个设计过程中做到严谨认真,一丝不苟的精神,尽量使自己的设计达到理想的水平,通过独立的查找资料,分析,计算完成方案设计,图纸设计和编写技术文件等,设计了这套比较完整的加工工艺路线,使自己对机制专业有了更深刻的认识。由于时间短促,经验不足以及水平有限,本次设计难免许多不妥和错误之处,敬请批评指正,以便及时改正。一、零件分析(一)零件的作用(图)题目所给的零件是车床CA6140拔叉,型号为831007 。它位于车床变速机构中,主要起换挡使主轴回转运动按照工作者要求工作,获得所需的速度和扭矩的作用,零件上方的φ22 孔与操纵机构相连,Φ 55 半孔则是用于与所控制齿轮所在的轴相接触,通过上方的力拨动下方的齿轮变速,俩件零件铸为一体,加工时分开。(二)零件的工艺分析零件的材料为HT200 ,灰铸铁生产工艺简单,铸造性能优良,但塑性较差,不适合磨削,以下则是拨叉零件需要加工的表面以及表面之间的位置要求。(1) 小孔以及与之相通的锥孔、螺纹孔。(2) 大头半圆孔Φ 55 (3) 拨叉底面,小头孔端面,大头半圆孔端面,大头半圆孔端面与小头孔中心线的垂直度误差为0.07mm ,小头孔上端面与之中心线的垂直度误差为 0.05 由上面分析可知,可以粗加工拨叉底面,然后以此为粗基准采用专用夹具...
