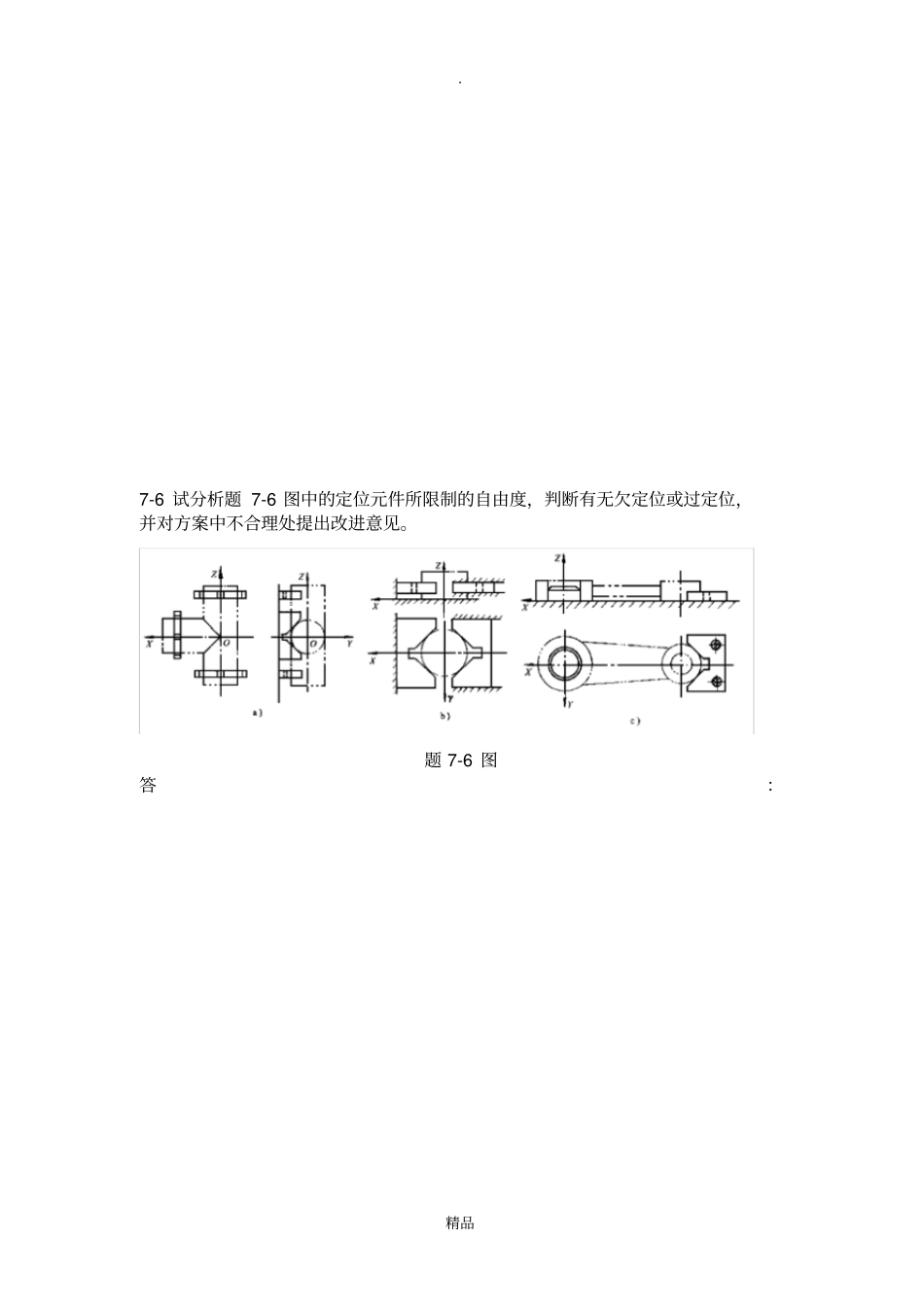

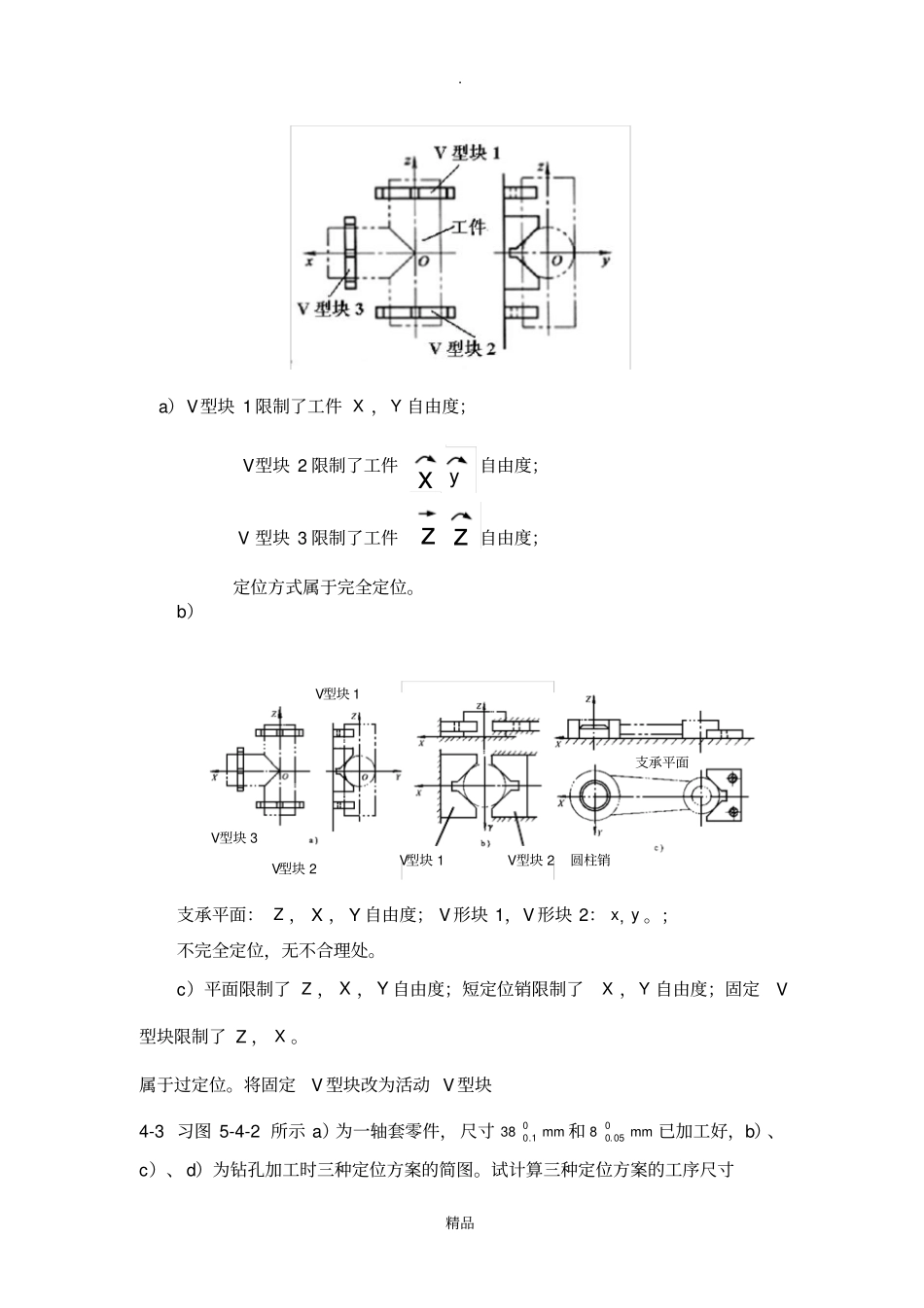

. 精品7-6 试分析题 7-6 图中的定位元件所限制的自由度，判断有无欠定位或过定位，并对方案中不合理处提出改进意见。题 7-6 图答：. 精品a）V型块 1 限制了工件 X ，Y 自由度；V型块 2 限制了工件自由度； V 型块 3 限制了工件自由度；定位方式属于完全定位。b）V型块 1V型块 2V型块 3V型块 1V型块 2圆柱销支承平面支承平面： Z ， X ， Y 自由度； V 形块 1，V 形块 2：yx,。；不完全定位，无不合理处。c）平面限制了 Z ， X ， Y 自由度；短定位销限制了X ，Y 自由度；固定V型块限制了 Z ， X 。属于过定位。将固定V 型块改为活动 V 型块4-3 习图 5-4-2 所示 a）为一轴套零件， 尺寸mm3801.0和mm8005.0已加工好，b）、c）、 d）为钻孔加工时三种定位方案的简图。试计算三种定位方案的工序尺寸z x y z . 精品A. 精品1 、A2 和 A 3。答案： 1）图 b：基准重合，定位误差0DW，1.0101Amm；2）图 c：尺寸 A2，10±0.1 和005.08构成一个尺寸链（见习解图5X4-2c），其中尺寸10±0.1是封闭环，尺寸 A2和005.08是组成环，且 A2为增环，005.08为减环。由直线尺寸链极值算法基本尺寸计算公式，有：10= A 2－8，→A2=18mm 由直线尺寸链极值算法偏差计算公式：0.1=ESA2－（ -0.05 ），→ ESA2=0.05mm; -0.1=EIA2－0，→EIA2=-0.1mm。故：05.01.0218Amm 3）图 d：尺寸 A3，10±0.1 ，005.08和构成一个尺寸链（见习解图5X4-2d），其中尺寸 10±0.1 是封闭环，尺寸A3，005.08和01.038是组成环，且01.038为增环，A3 和005.08为减环。由直线尺寸链极值算法基本尺寸计算公式，有：10= 38 －（A3+8），→ A3=28mm 由直线尺寸链极值算法偏差计算公式，有：0.1=0 －（EIA3+（-0.05 ）），→ EIA3= -0.05mm; -0.1= -0.1－(ES A3+0)，→ESA3=0。故：005.0328Amm 三、计算题（本大题共计10 分。）如图示套筒零件，除缺口B 外，其余表面均已加工,尺寸分别为。试分析当加工缺口 B 保证尺寸时，有几种定位方案？计算出各种 定 位 方 案 的 工 序 尺 寸 ， 并 选 择 其 最 佳 方 案 。c）d）a）b）习图 5-4-2A3 A2 A1 10±0.1 8 0 －0.05 38 0 －0.1 c）A2 10± 0.1 8 0 －0.05 d）A3 38 0 －0.1 10±0.1 8 0 －0.05 . 精品关键点：第一种方案：（本关键点3 分）如果可以的话，以D面为定位基准。则工序尺寸为：8200. ...
