运动电荷在磁场中的运动VIP免费

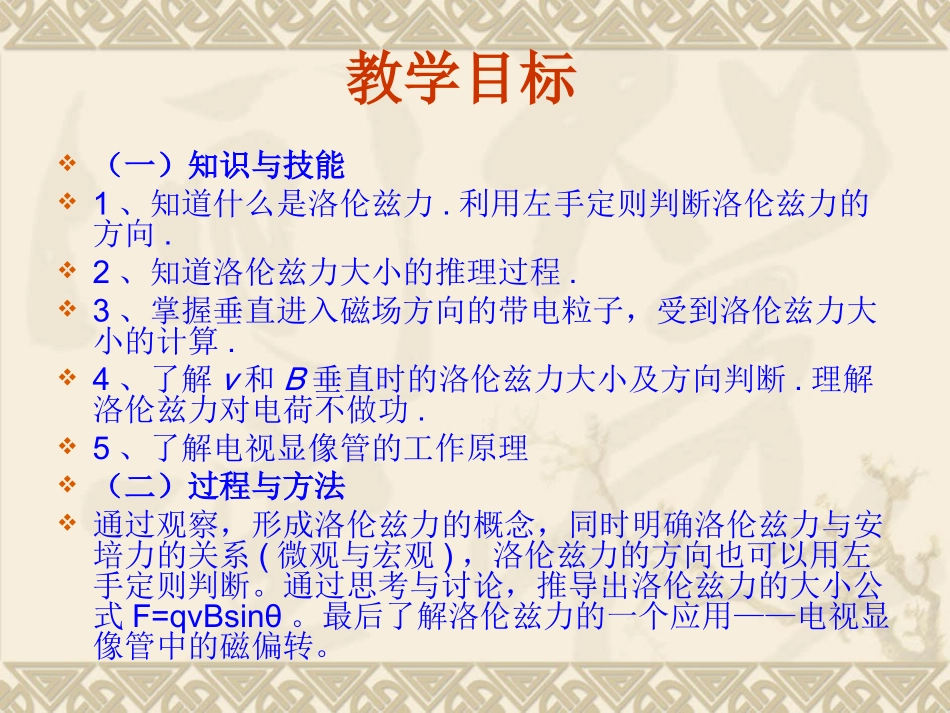

教学目标（一）知识与技能1、知道什么是洛伦兹力.利用左手定则判断洛伦兹力的方向.2、知道洛伦兹力大小的推理过程.3、掌握垂直进入磁场方向的带电粒子，受到洛伦兹力大小的计算.4、了解v和B垂直时的洛伦兹力大小及方向判断.理解洛伦兹力对电荷不做功.5、了解电视显像管的工作原理（二）过程与方法通过观察，形成洛伦兹力的概念，同时明确洛伦兹力与安培力的关系(微观与宏观)，洛伦兹力的方向也可以用左手定则判断。通过思考与讨论，推导出洛伦兹力的大小公式F=qvBsinθ。最后了解洛伦兹力的一个应用——电视显像管中的磁偏转。（三）情感态度与价值观引导学生进一步学会观察、分析、推理，培养学生的科学思维和研究方法。让学生认真体会科学研究最基本的思维方法:“推理—假设—实验验证”。二、重点与难点：重点：1.利用左手定则会判断洛伦兹力的方向.2.掌握垂直进入磁场方向的带电粒子，受到洛伦兹力大小的计算.这一节承上(安培力)启下(带电粒子在磁场中的运动)，是本章的重点难点：1.洛伦兹力对带电粒子不做功.2.洛伦兹力方向的判断.三、教具：电子射线管、高压电源、磁铁、多媒体复习：1、洛伦兹力产生的条件？2、洛伦兹力的大小和方向如何确定？3、洛伦兹力有什么特点？射入匀强磁场中的带电粒子将做怎样的运动呢？思考：一、带电粒子在匀强磁场中的运动带电粒子平行射入匀强磁场的运动状态，？（重力不计）问题1：问题2：带电粒子垂直射入匀强磁场的运动状态？（重力不计）匀速直线运动1、理论推导v⊥B（1）时，洛伦兹力的方向与速度方向的关系（2）带电粒子仅在洛伦兹力的作用下，粒子的速率变化么？能量呢？（3）洛伦兹力的如何变化？（4）从上面的分析，你认为垂直于匀强磁场方向射入的带电粒子，在匀强磁场中的运动状态如何？——垂直一、带电粒子在匀强磁场中的运动1、理论推导沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动问题3：推导粒子在匀强磁场中做匀速圆周运动的圆半径r和运动周期T，与粒子的速度v和磁场的磁感应强度B的关系表达式带电粒子将在垂直于磁场的平面内做匀速圆周运动。1）、圆周运动的半径mvRqB2）、圆周运动的周期2mTqB2vqvBmR2RTv亥姆霍兹线圈电子枪磁场强弱选择挡加速电压选择挡2、实验验证（1）洛伦兹力演示仪③励磁线圈（亥姆霍兹线圈）：作用是能在两线圈之间产生平行于两线圈中心的连线的匀强磁场②加速电场：作用是改变电子束出射的速度①电子枪：射出电子（2）实验演示a、不加磁场时观察电子束的径迹b、给励磁线圈通电，观察电子束的径迹c、保持初射电子的速度不变，改变磁感应强度，观察电子束径迹的变化d、保持磁感应强度不变，改变出射电子的速度，观察电子束径迹的变化（3）实验结论①沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动。②磁场强度不变，粒子射入的速度增加，轨道半径也增大。③粒子射入速度不变，磁场强度增大，轨道半径减小。通过格雷塞尔气泡室显示的带电粒子在匀强磁场中的运动径迹例题：一个质量为m、电荷量为q的粒子，从容器下方的小孔S1飘入电势差为U的加速电场，然后经过S3沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片D上（如图）（1）求粒子进入磁场时的速率。（2）求粒子在磁场中运动的轨道半径。212qUmv加速：12mvRdqB偏转：1122mURdBq（一）、质谱仪测量带电粒子的质量或比荷分析同位素二、实际应用1．直线加速器（二）、回旋加速器1、作用：产生高速运动的粒子2、原理1）、两D形盒中有匀强磁场无电场，盒间缝隙有交变电场。2）、交变电场的周期等于粒子做匀速圆周运动的周期。3）、粒子最后出加速器的速度大小由盒的半径决定。已知回旋加速器中D形盒内匀强磁场的磁感应强度大小为B，D形盒的半径为r.今将质量为m、电量为q的质子从间隙中心处由静止释放，求粒子在加速器内加速后所能达到的最速度表达式.3、注意1、带电粒子在匀强磁场中的运动周期跟运动速率和轨道半径无关，对于一定的带电粒子和一定的磁感应强度来说，这个周期是恒定的。2mTqB2、交变电场的往复变化周期...
