机械原理模拟试卷及答案解析VIP免费

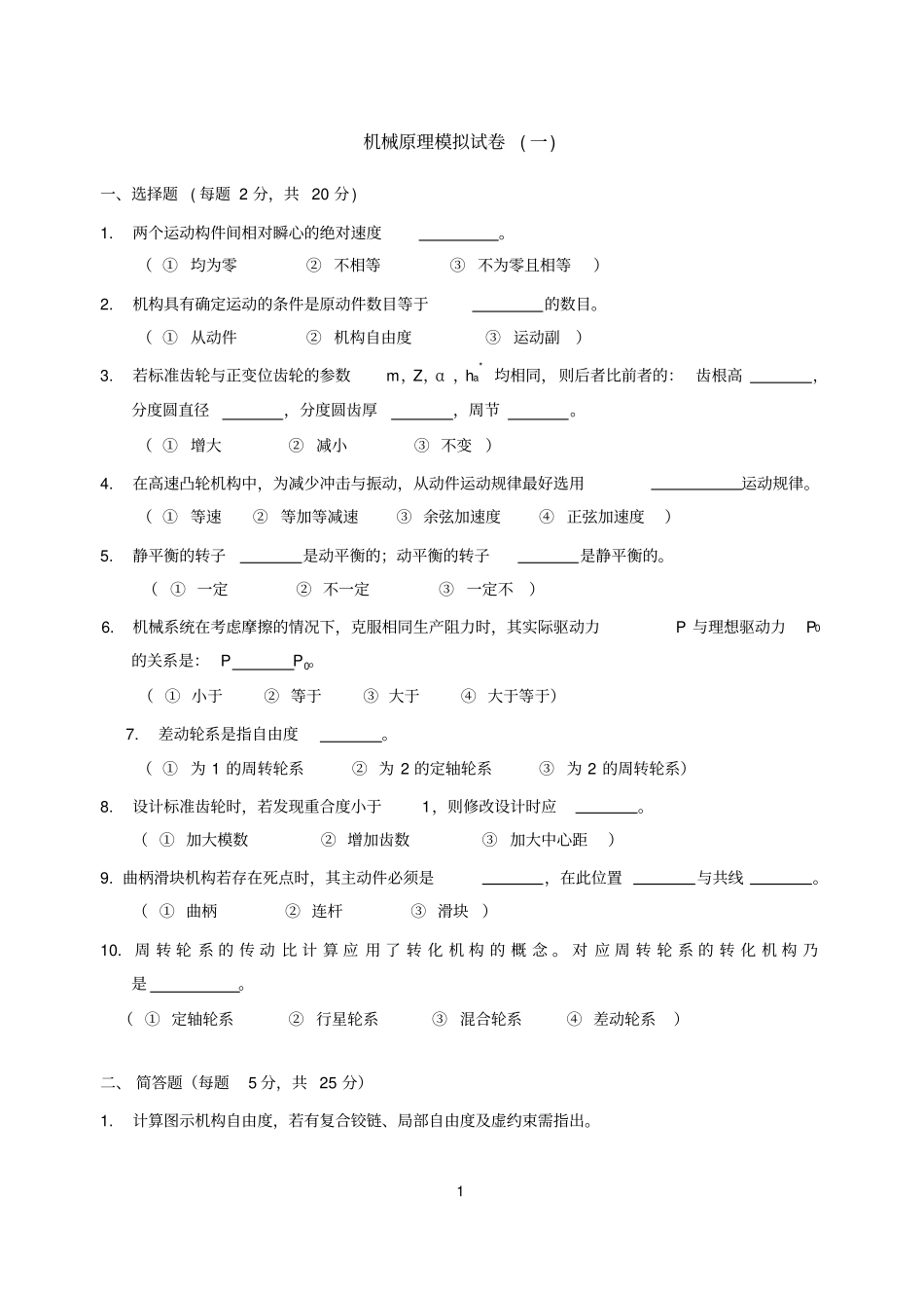

机械原理模拟试卷及答案解析_第1页
1/50

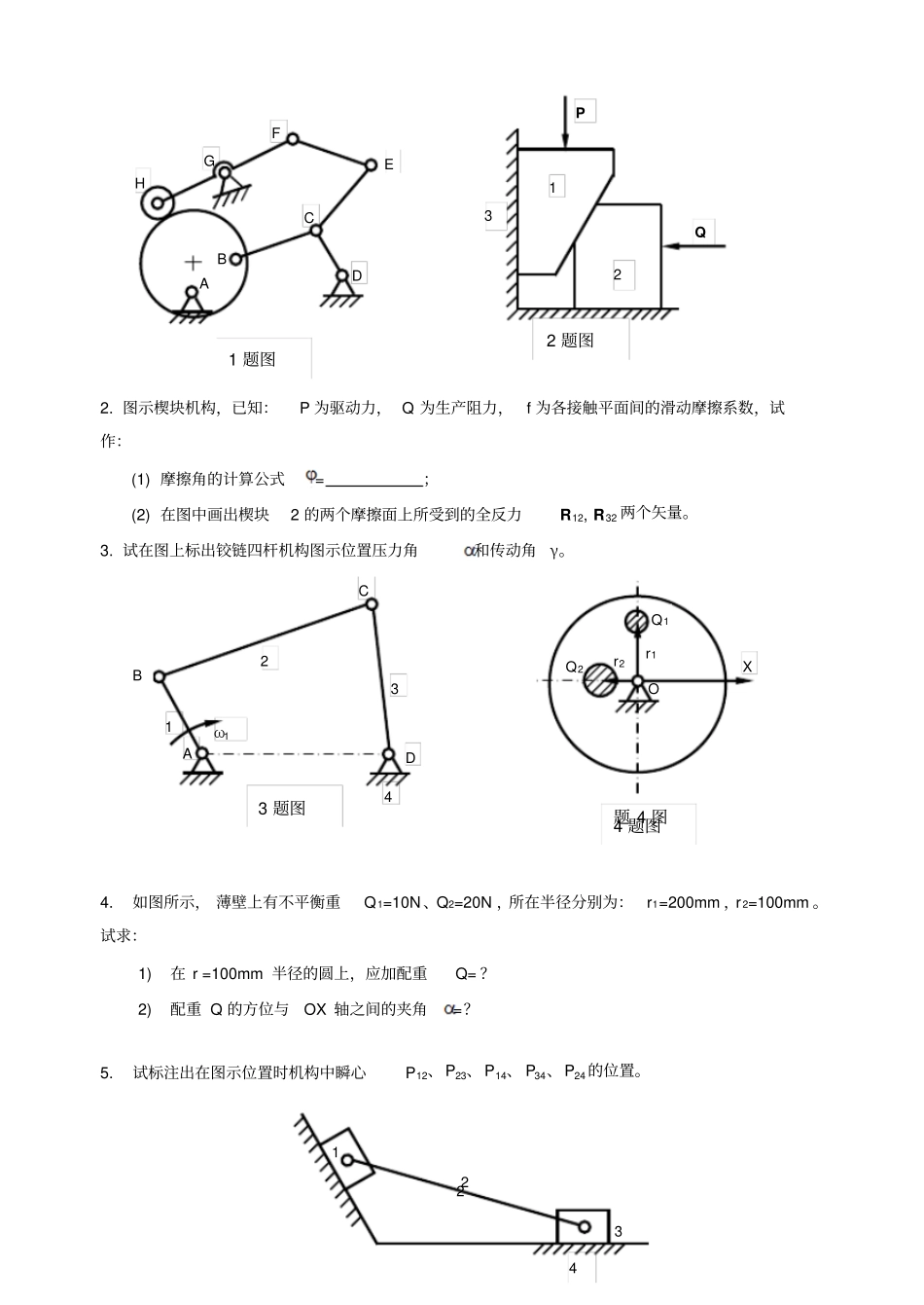

机械原理模拟试卷及答案解析_第2页
2/50

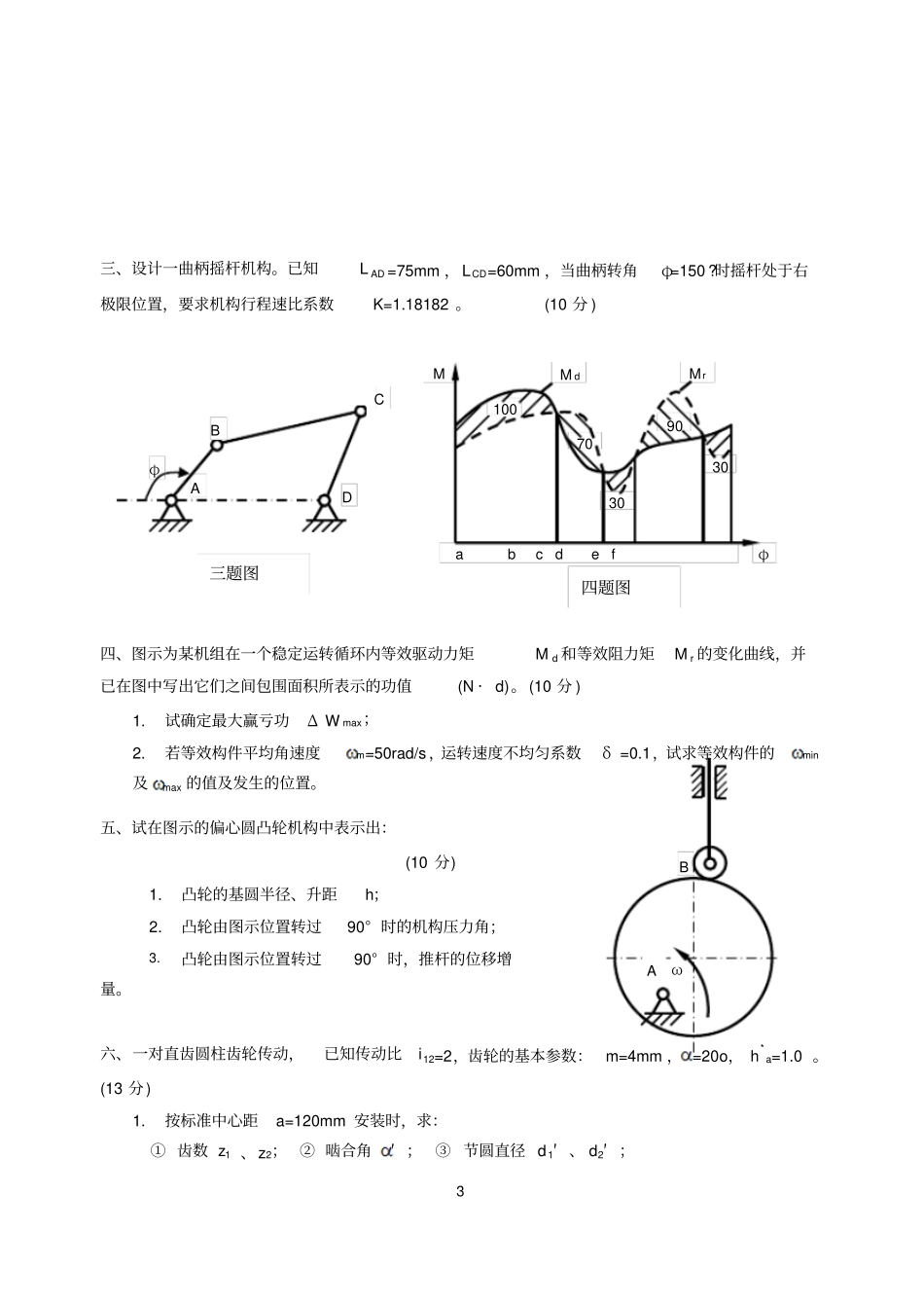

机械原理模拟试卷及答案解析_第3页
3/50
1 机械原理模拟试卷( 一) 一、选择题 ( 每题 2 分,共 20 分) 1. 两个运动构件间相对瞬心的绝对速度。( ① 均为零② 不相等③ 不为零且相等)2. 机构具有确定运动的条件是原动件数目等于的数目。( ① 从动件② 机构自由度③ 运动副)3. 若标准齿轮与正变位齿轮的参数m,Z,α ,ha* 均相同,则后者比前者的: 齿根高,分度圆直径,分度圆齿厚,周节。( ① 增大② 减小③ 不变)4.在高速凸轮机构中,为减少冲击与振动,从动件运动规律最好选用运动规律。( ① 等速② 等加等减速③ 余弦加速度④ 正弦加速度)5. 静平衡的转子是动平衡的;动平衡的转子是静平衡的。( ① 一定② 不一定③ 一定不)6. 机械系统在考虑摩擦的情况下,克服相同生产阻力时,其实际驱动力P 与理想驱动力P0的关系是: P P0。( ① 小于② 等于③ 大于④ 大于等于)7.差动轮系是指自由度。( ① 为 1 的周转轮系② 为 2 的定轴轮系③ 为 2 的周转轮系)8. 设计标准齿轮时,若发现重合度小于1,则修改设计时应。( ① 加大模数② 增加齿数③ 加大中心距)9. 曲柄滑块机构若存在死点时,其主动件必须是,在此位置与共线。( ① 曲柄② 连杆③ 滑块)10. 周 转 轮 系 的 传 动 比 计 算 应 用 了 转 化 机 构 的 概 念 。 对 应 周 转 轮 系 的 转 化 机 构 乃是。( ① 定轴轮系② 行星轮系③ 混合轮系④ 差动轮系)二、 简答题(每题5 分,共 25 分)1. 计算图示机构自由度,若有复合铰链、局部自由度及虚约束需指出。2 2. 图示楔块机构,已知:P 为驱动力, Q 为生产阻力,f 为各接触平面间的滑动摩擦系数,试作:(1) 摩擦角的计算公式= ;(2) 在图中画出楔块2 的两个摩擦面上所受到的全反力R12, R32 两个矢量。3. 试在图上标出铰链四杆机构图示位置压力角和传动角γ。4. 如图所示, 薄壁上有不平衡重Q1=10N 、Q2=20N ,所在半径分别为:r1=200mm ,r2=100mm 。试求:1)在 r =100mm 半径的圆上,应加配重Q= ?2)配重 Q 的方位与OX 轴之间的夹角=?5.试标注出在图示位置时机构中瞬心P12、P23、P14、 P34、P24的位置。Q 2 P 1 3 2 题图F C H G A D E B 1 题图题 4 图Q2 Q1 r2 O r1 X 4 题图1 4 D C B A 32 ω1 3 题图4 2 1 3 3 三、设计一曲柄摇杆机构。已知L AD =75mm ,LCD=60mm ...
