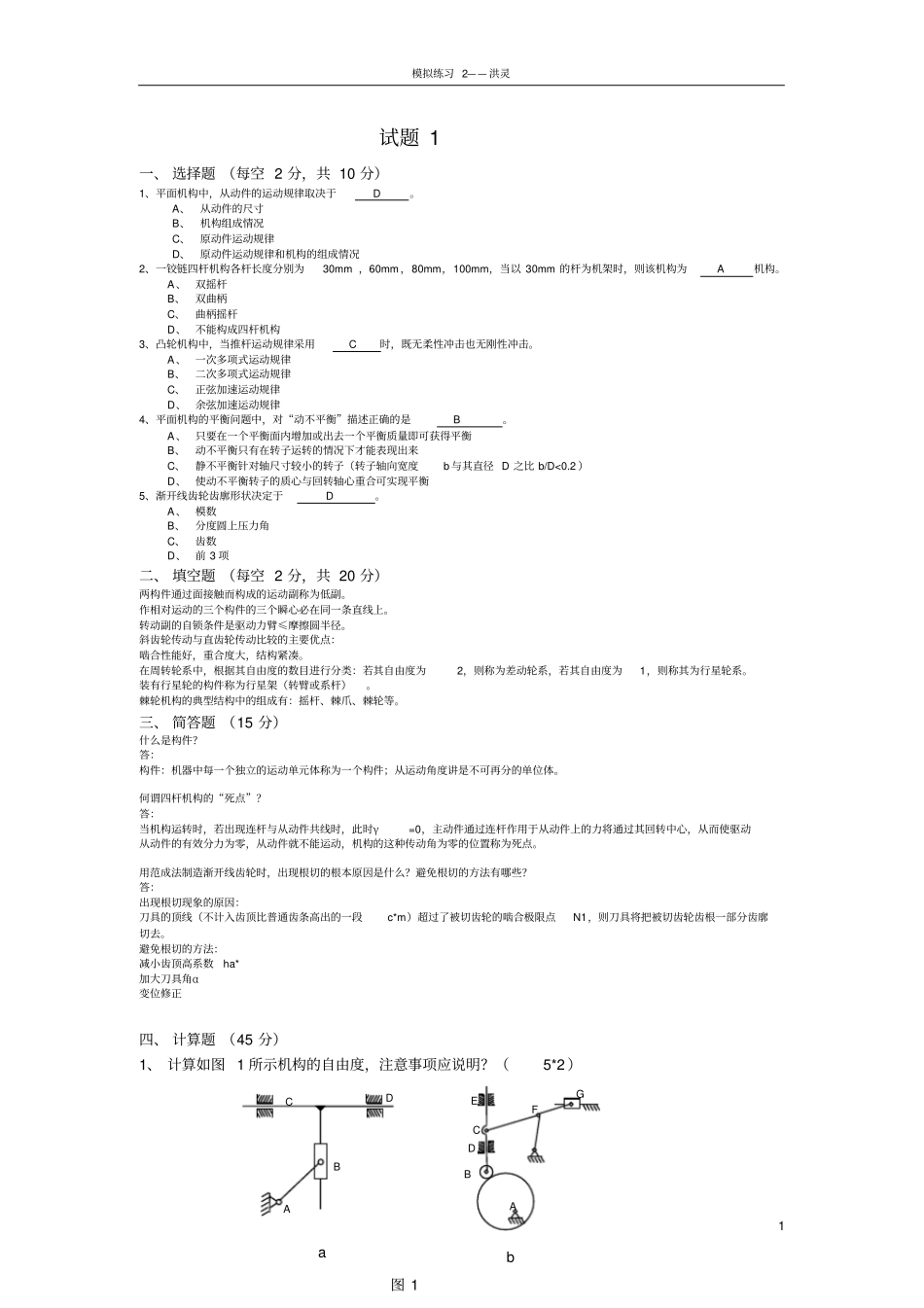

模拟练习 2—— 洪灵1 试题 1 一、 选择题 （每空 2 分，共 10 分）1、平面机构中，从动件的运动规律取决于D 。A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm，80mm，100mm，当以 30mm 的杆为机架时，则该机构为A 机构。A 、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用C 时，既无柔性冲击也无刚性冲击。A 、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是B 。A 、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b 与其直径 D 之比 b/D<0.2 ）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于D 。A 、模数B、分度圆上压力角C、齿数D、前 3 项二、 填空题 （每空 2 分，共 20 分）两构件通过面接触而构成的运动副称为低副。作相对运动的三个构件的三个瞬心必在同一条直线上。转动副的自锁条件是驱动力臂≤摩擦圆半径。斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系，若其自由度为1，则称其为行星轮系。装有行星轮的构件称为行星架（转臂或系杆）。棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。三、 简答题 （15 分）什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的单位体。何谓四杆机构的“死点”？答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。用范成法制造渐开线齿轮时，出现根切的根本原因是什么？避免根切的方法有哪些？答：出现根切现象的原因：刀具的顶线（不计入齿顶比普通齿条高出的一段c*m）超过了被切齿轮的啮合极限点N1，则刀具将把被切齿轮齿根一部分齿廓切去。避免根切的方法：减小齿顶高系数ha* 加大刀具角α变位修正四、 计算题 （45 分）1、 计算如图 1 所示机构的自由度，注意事项应说明？（5*2 ）a 图 1 b A ...
