机械原理课程设计之半自动钻床VIP专享VIP免费

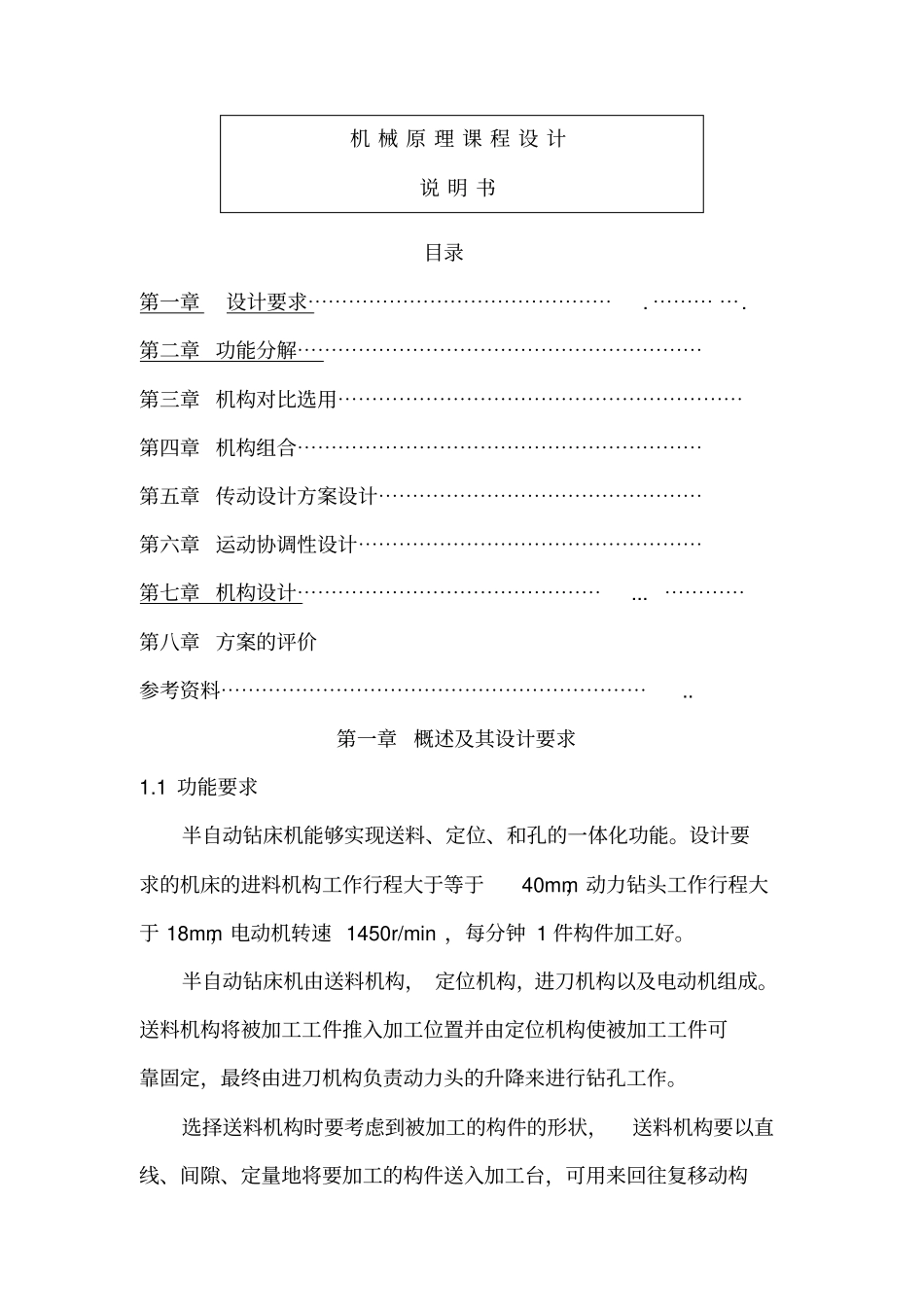

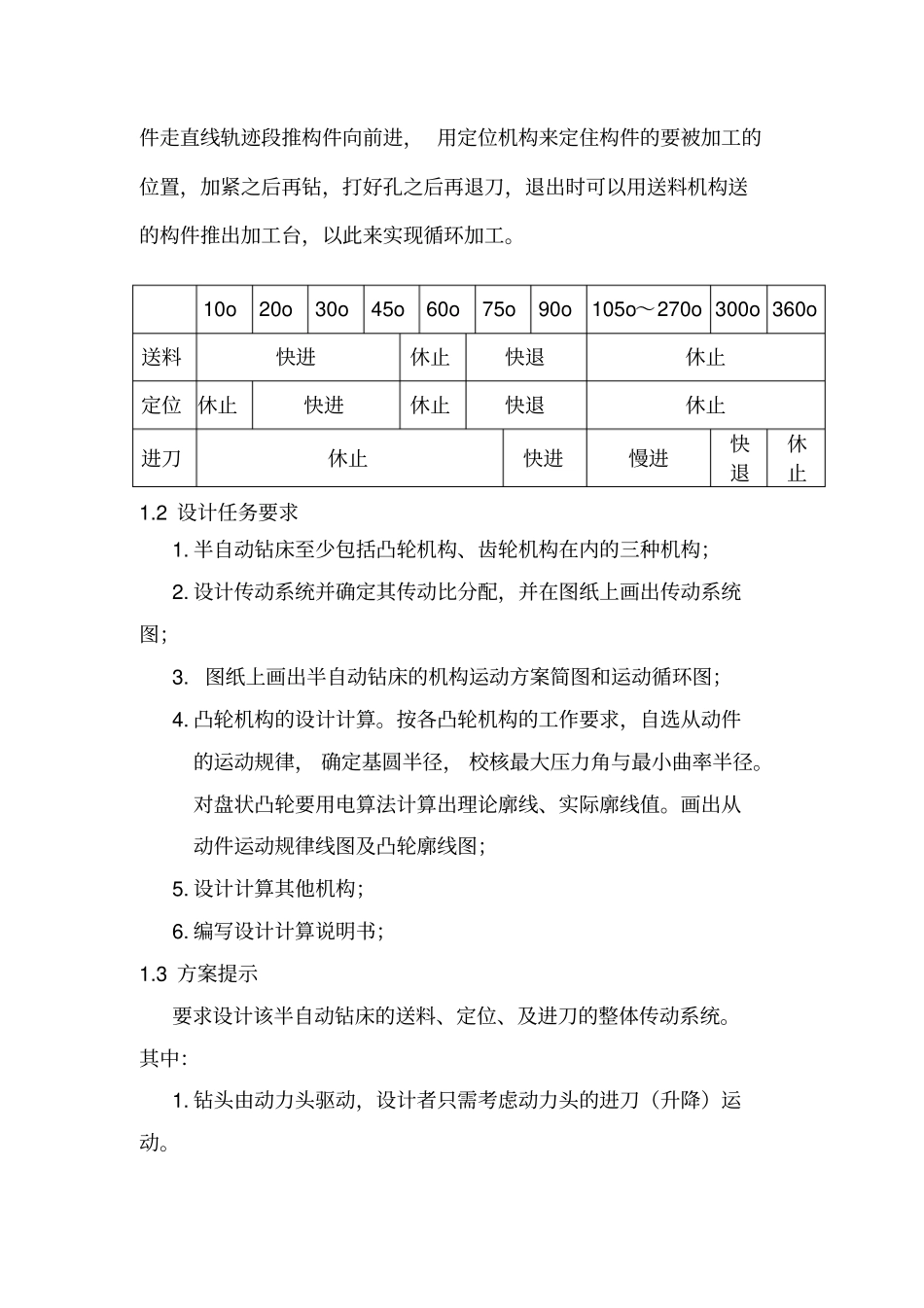

目录第一章设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯⋯ ⋯.第二章 功能分解⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第三章 机构对比选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第四章 机构组合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第五章 传动设计方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第六章 运动协调性设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第七章 机构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯... ⋯⋯⋯⋯第八章 方案的评价参考资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. 第一章概述及其设计要求1.1 功能要求半自动钻床机能够实现送料、定位、和孔的一体化功能。设计要求的机床的进料机构工作行程大于等于40mm，动力钻头工作行程大于 18mm，电动机转速 1450r/min ，每分钟 1 件构件加工好。半自动钻床机由送料机构， 定位机构，进刀机构以及电动机组成。送料机构将被加工工件推入加工位置并由定位机构使被加工工件可靠固定，最终由进刀机构负责动力头的升降来进行钻孔工作。选择送料机构时要考虑到被加工的构件的形状，送料机构要以直线、间隙、定量地将要加工的构件送入加工台，可用来回往复移动构机 械 原 理 课 程 设 计说 明 书件走直线轨迹段推构件向前进， 用定位机构来定住构件的要被加工的位置，加紧之后再钻，打好孔之后再退刀，退出时可以用送料机构送的构件推出加工台，以此来实现循环加工。1.2 设计任务要求1. 半自动钻床至少包括凸轮机构、齿轮机构在内的三种机构；2. 设计传动系统并确定其传动比分配，并在图纸上画出传动系统图；3. 图纸上画出半自动钻床的机构运动方案简图和运动循环图；4. 凸轮机构的设计计算。按各凸轮机构的工作要求，自选从动件的运动规律， 确定基圆半径， 校核最大压力角与最小曲率半径。对盘状凸轮要用电算法计算出理论廓线、实际廓线值。画出从动件运动规律线图及凸轮廓线图；5. 设计计算其他机构；6. 编写设计计算说明书；1.3 方案提示要求设计该半自动钻床的送料、定位、及进刀的整体传动系统。其中：1. 钻头由动力头驱动，设计者只需考虑动力头的进刀（升降）运动。10o 20o 30o 45o 60o 75o 90o 105o～270o 300o 360o 送料快进休止快退休止定位 休止快进休止快退休止进刀休止快进慢进快退休止2. 除动力头升降机构外，还需要设计送料机构、定位机构。各机构运动循环要求见下表。3. 可采用凸轮轴的方法分配协调各机构运...
