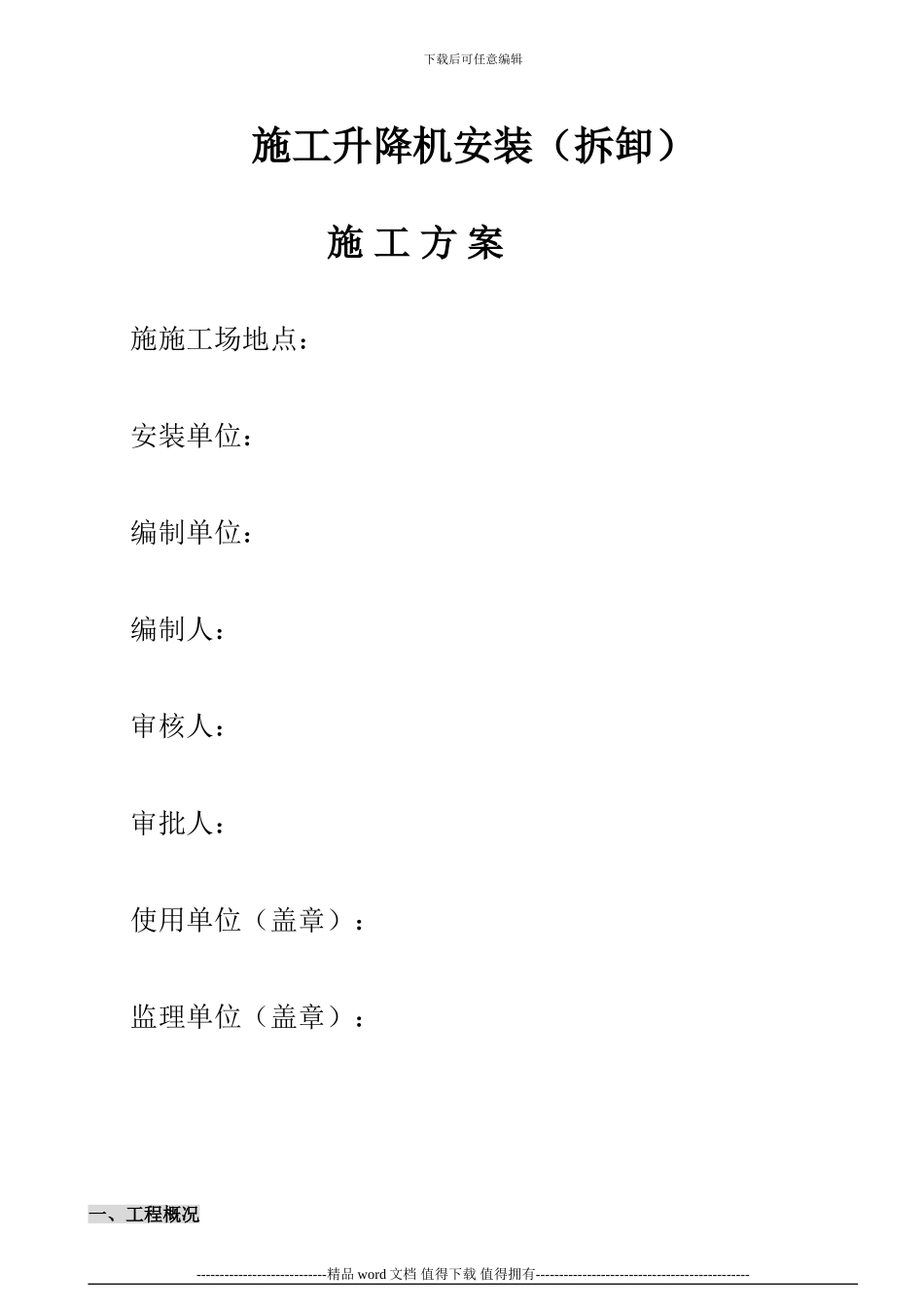

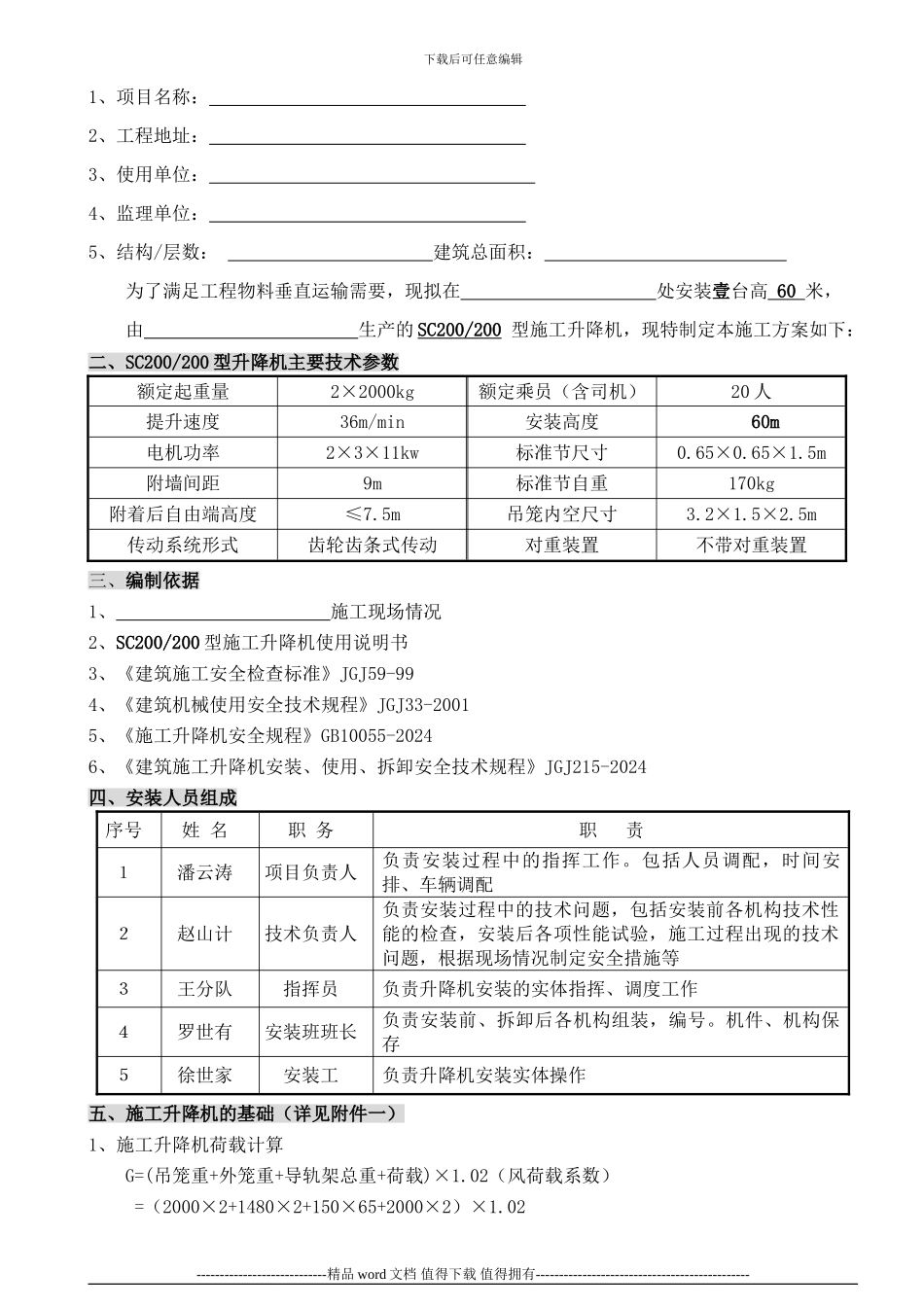

下载后可任意编辑施工升降机安装（拆卸）施 工 方 案施施工场地点： 安装单位：编制单位：编制人：审核人：审批人：使用单位（盖章）： 监理单位（盖章）：一、工程概况----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑1、项目名称： 2、工程地址： 3、使用单位： 4、监理单位： 5、结构/层数： 建筑总面积： 为了满足工程物料垂直运输需要，现拟在 处安装壹台高 60 米， 由 生产的 SC200/200 型施工升降机，现特制定本施工方案如下：二、SC200/200 型升降机主要技术参数额定起重量2×2000kg额定乘员（含司机）20 人提升速度36m/min安装高度 60m电机功率2×3×11kw标准节尺寸0.65×0.65×1.5m附墙间距9m标准节自重170kg附着后自由端高度≤7.5m吊笼内空尺寸3.2×1.5×2.5m传动系统形式齿轮齿条式传动对重装置不带对重装置三、编制依据1、 施工现场情况2、SC200/200 型施工升降机使用说明书3、《建筑施工安全检查标准》JGJ59-994、《建筑机械使用安全技术规程》JGJ33-20015、《施工升降机安全规程》GB10055-20246、《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2024四、安装人员组成序号姓 名职 务职 责１潘云涛项目负责人负责安装过程中的指挥工作。包括人员调配，时间安排、车辆调配２赵山计技术负责人负责安装过程中的技术问题，包括安装前各机构技术性能的检查，安装后各项性能试验，施工过程出现的技术问题，根据现场情况制定安全措施等３王分队指挥员负责升降机安装的实体指挥、调度工作４罗世有安装班班长负责安装前、拆卸后各机构组装，编号。机件、机构保存５徐世家安装工负责升降机安装实体操作五、施工升降机的基础（详见附件一）1、施工升降机荷载计算G=(吊笼重+外笼重+导轨架总重+荷载)×1.02（风荷载系数） =（2000×2+1480×2+150×65+2000×2）×1.02----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑=（4000+2960+9750+4000）×1.02=20710×1.02=21124kg2、基础底面积：4.4×3.8=16.72㎡3、基础砼自重：基础板尺寸为 4.4×3.8=16.72㎡，板厚为 30cm。 砼板重 G=2500kg×16.72×0.3=12540kg4、基础板面承受的压力计算P=21124+12540/16.72=2013Kg/㎡=20.13KN/㎡=0.02024Mpa5、承载力对比：0.02024×1.5（安全系数）=0.0...
